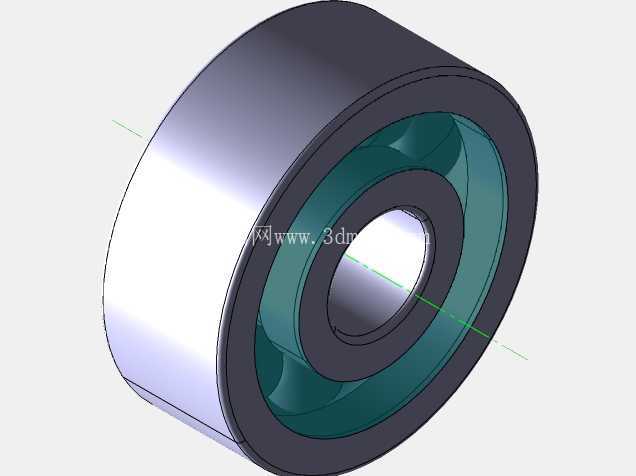

参数化机械滚动轮结构三维设计

　　在各类输送线、导向机构、从动支撑工位中，这类滚轮结构是应用频次极高的基础传动部件，区别于标准轴承的纯滚动支撑功能，该类集成式滚轮将外圈滚动工作面、内圈安装定位结构做了一体化整合，不需要额外搭配外圈衬套就能直接接触工作面完成滚动传导，在轻载输送、物料导向、滑动副改滚动副的设备改造场景中适配性极强。从实际使用场景来看，这类滚轮常被用在自动化生产线的侧边导向位、仓储物流设备的从动支撑位、小型工装夹具的移动导向端，相比分体式轴承加外套的组合结构，一体化的轮体设计减少了装配累积误差，外圈的工作面可以根据接触物料的特性做不同表面处理，比如接触软质包装材料时可以在外圈包覆聚氨酯层，接触金属工件时可以做淬火硬化提升耐磨性能，内圈的安装孔可以直接适配标准销轴，不需要额外加工定位台阶，能大幅缩短现场装配的调整周期。

　　设计过程中采用全参数化驱动逻辑，将轮体外径、内圈安装孔径、轮体宽度、滚动体排布直径、内外圈壁厚这些核心尺寸全部做了参数关联，调整任意一个核心参数时，其余关联结构会自动完成尺寸更新，比如需要适配更大的安装销轴时，只需要修改内孔直径参数，内圈壁厚、滚动体安装槽的位置、保持架的尺寸都会同步完成匹配调整，不需要逐个特征重画，这种设计逻辑能快速衍生出不同载荷等级、不同安装尺寸的系列化滚轮，覆盖从几公斤的轻载导向到上百公斤的中载支撑场景。

　　从结构细节来看，轮体的外圈采用了大圆角过渡设计，避免边缘应力集中导致的轮体崩裂，滚动体与内外圈滚道的接触角经过反复校核，在承受径向载荷的同时可以承载一定比例的轴向偏载，应对设备运行中出现的轻微安装不对中问题，不会出现卡滞、异响的情况。安装边界上，该类滚轮的轴向定位只需要在销轴两端加装标准挡圈即可，不需要额外设计定位轴肩，轮体的两端面做了下沉式设计，给挡圈预留了安装空间，不会出现挡圈突出轮体端面剐蹭周边结构的问题；轮体的外径公差控制在h7级别，安装内孔的公差控制在H7级别，和标准销轴的配合属于间隙配合，装配时不需要额外压装工具，徒手就能完成套装，后期维护更换时也能快速拆装，不需要拆解周边的关联结构。

　　在实际选型适配时，需要先确认安装位置的径向载荷上限，根据载荷大小调整滚动体的直径和排布数量，载荷越大则滚动体直径越大、排布数量越多，对应的轮体外径和宽度也会同步增加；如果是用在有腐蚀环境的工位，只需要将零件材质参数从常规轴承钢切换为不锈钢，所有关联的尺寸公差、结构强度都会自动适配不锈钢的材料特性，不需要重新做结构校核。这类一体化滚轮相比传统的分体式组合结构，减少了外套与轴承外圈的配合间隙，在高速滚动工况下的跳动量更小，运行噪音更低，在对运行平稳性有要求的电子行业输送线、食品包装设备导向位中应用优势明显，同时全参数化的设计文件可以直接导入装配体中做干涉检查，提前发现安装空间不足、周边结构剐蹭的问题，减少现场装配时的整改工作量。
