弯管类曲面结构工业零部件建模设计

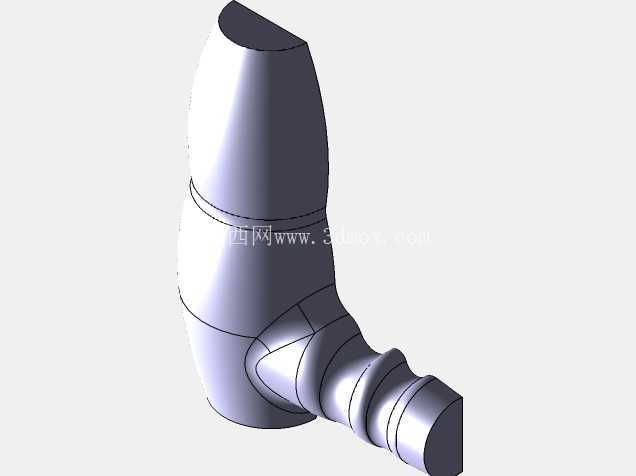

　　这类异形弯管曲面结构，常见于气动管路系统、小型流体输送回路以及手持式气动工具的进气连接段，日常在装配车间的气动打磨工具、小型真空吸附设备的气路布局里都能见到同类型结构，核心作用是实现不同走向管路的平滑过渡，避免气路或液路出现直角弯折带来的流阻骤升问题。从结构功能来看，该部件一端为大直径对接端，用于和设备主体的出气或进气接口配合，另一端为带多道环形卡槽的插接端，可直接卡入柔性气管实现快速连接，中间的弯折段采用连续变径曲面设计，既保证了流道内壁的顺滑度，减少流体经过时的紊流产生，也能在有限的安装空间内完成管路方向的转向，避免和周边其他零部件产生装配干涉。做这类曲面结构的建模时，首先要梳理清楚各段截面的变化逻辑：大端的截形为带切边的类圆形，对应设备端接口的安装定位要求，切边结构可防止管件安装后出现周向转动，保证对接位置的一致性；中间弯折段的曲率需要结合实际安装空间的转弯半径设定，曲率过小会导致流阻增大，曲率过大则会占用过多装配空间，建模时需要先搭建空间骨架线，确定各段截面的控制点位置，再通过放样、曲面缝合等操作完成整体外形构建，过程中要反复检查曲面的连续性，避免出现褶皱、曲率突变的问题，否则后续做模具开模或者3D打印验证时会出现结构缺陷。

　　从安装边界来看，大端的外径尺寸需要和对接接口的内孔尺寸保持公差配合，通常采用H7/h6的间隙配合保证装配顺畅，同时大端的切边平面到管件中心的距离要和接口处的定位凸台尺寸匹配，保证安装到位后周向定位准确；插接端的环形卡槽深度和间距要符合通用气动气管的连接标准，卡槽的圆角不能过小，否则会割伤柔性气管导致漏气，插接端的末端要做倒角处理，方便气管顺利套入。实际应用中，这类曲面弯管相比直角接头的流阻能降低40%左右，在对流体稳定性要求较高的精密气动控制回路中，这种连续曲面的过渡结构能有效减少压力损失，提升回路的响应速度；同时一体化的曲面结构相比多段接头拼接的形式，减少了连接点的数量，也就降低了管路泄漏的风险，在一些紧凑型的手持设备内部，这种异形弯管可以顺着设备外壳的内部曲面布局，充分利用壳体内的闲置空间，不用额外预留接头的安装位置，能有效缩小设备的整体体积。

　　建模过程中还要考虑壁厚的均匀性，这类管件通常采用注塑或者金属压铸工艺成型，壁厚不均会导致成型后出现缩痕、变形等问题，曲面构建完成后要做壁厚分析，对曲率变化较大的区域适当调整壁厚，保证整体壁厚偏差控制在0.2mm以内；另外弯折段的外侧曲面要做适当的加强筋过渡吗？不，这类小尺寸管件本身的壁厚已经能满足强度要求，额外加筋反而会影响流道内壁的顺滑度，只要保证曲面的曲率过渡平缓，就能满足常规工作压力下的强度需求，通常这类管件的工作压力在0.6-0.8MPa之间，按照均匀1.5mm的壁厚设计，完全能承受日常工作中的压力冲击，不会出现开裂问题。

　　在装配验证环节，要重点检查弯折段和周边零部件的最小间隙，通常要保证至少2mm的安全间隙，避免设备运行过程中因振动导致管件和周边部件产生摩擦磨损，长时间磨损会导致管壁破损出现泄漏；插接端的卡槽位置要距离弯折段有足够的直段长度，保证气管套入后有足够的卡合接触面积，避免通气后气管受压力冲击脱落。这类曲面结构的建模练习，核心是掌握空间曲线的搭建逻辑和曲面连续性的控制方法，很多刚接触曲面建模的工程师容易直接用实体弯折命令做这类结构，往往会导致弯折处的截面变形，出现壁厚不均或者外形不符合设计要求的问题，只有从骨架线开始逐段控制截面形状，才能保证最终的模型既符合流体力学的要求，也能满足实际加工和装配的尺寸边界要求。
