双铰接耳座式同轴连接支撑结构件

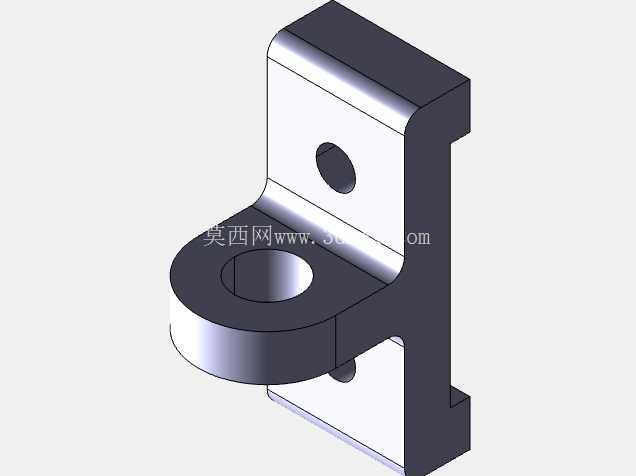

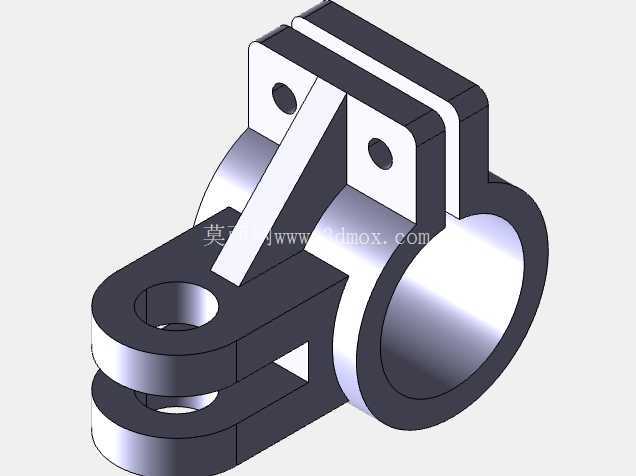

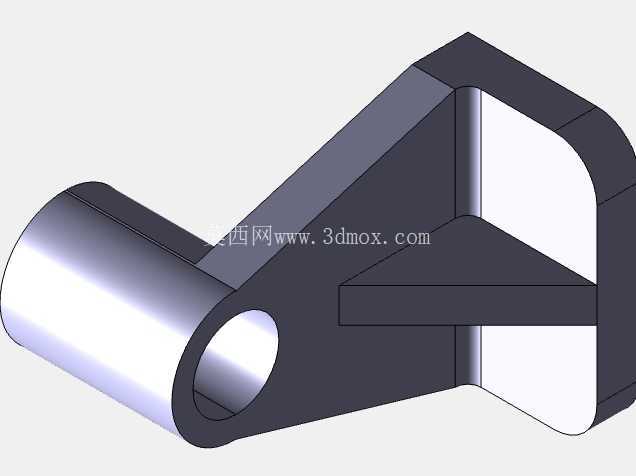

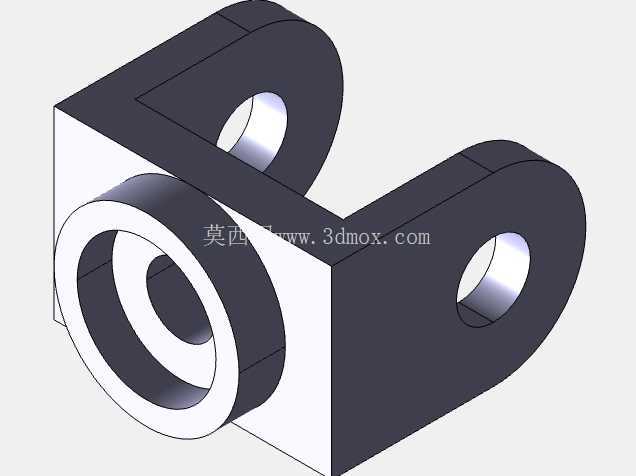

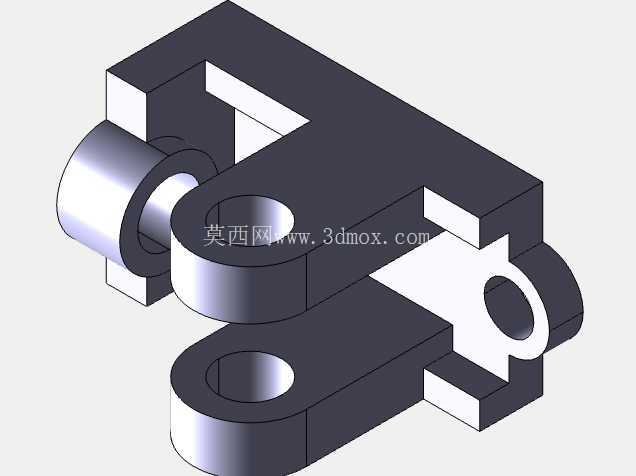

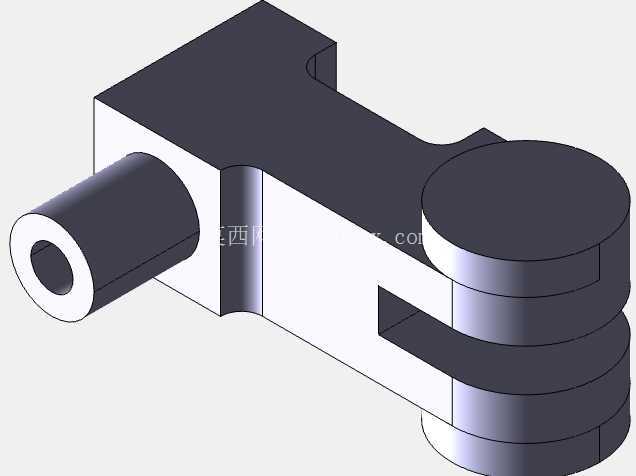

　　这类带同轴铰接耳的支撑连接结构件，在轻工输送线、小型工装夹具、非标自动化设备的连杆传动机构里应用十分普遍，核心作用是实现两个运动构件之间的铰接传动，同时承担径向载荷传递与运动轨迹约束的功能。从结构本身来看，主体采用L型一体式基体设计，前端设置带台阶的同轴通孔座，两个平行的铰接耳板从基体后侧向上延伸，耳板上加工有同轴的销孔，这种一体式结构避免了分体装配带来的累积误差，能有效提升铰接部位的传动刚度，减少往复运动过程中的结构晃动。

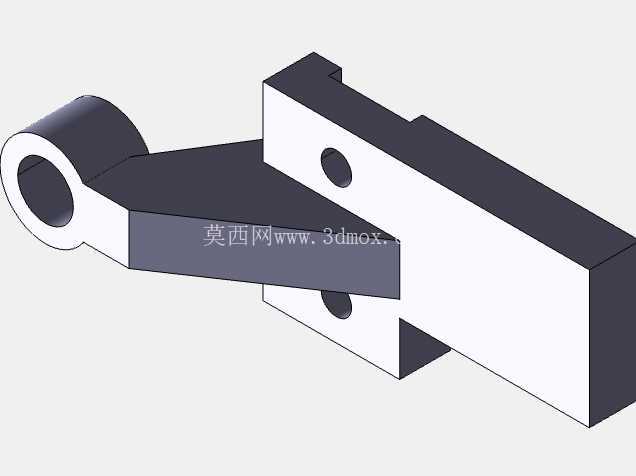

　　设计这类结构时，首先要匹配安装场景的运动行程约束：前端台阶孔主要用于与固定端的轴类部件配合，台阶面可作为轴向定位基准，装配时无需额外加装轴套挡圈就能限制轴向窜动，孔的内径公差一般取H7级，与配合轴的g6公差形成间隙配合，保证转动顺畅的同时不会出现过大的径向游隙。后侧两个耳板的间距需要根据配套连杆的端部厚度确定，耳板上的销孔与前端孔的中心距是核心尺寸参数，直接决定连杆机构的传动比与运动摆角范围，设计时需要先通过运动仿真验证极限摆角下是否会出现结构干涉，确认耳板的外轮廓不会与相邻构件发生碰撞后再确定最终外形。

　　安装边界方面，这类结构件的安装基面为前端孔座的后侧端面与L型基体的底面，两个面的垂直度公差需要控制在0.02mm以内，保证安装后铰接孔的轴线与安装基面平行，避免连杆运动时出现卡滞。耳板的厚度需要根据所承受的最大剪切载荷计算，一般销孔处的挤压应力不超过材料屈服强度的1/3，若用于频繁往复运动的场景，耳板销孔位置可预留镶套安装位，后期磨损后只需更换铜套即可，无需整体更换结构件，能有效降低设备维护成本。

　　实际应用中，这类结构常作为气缸推杆与执行构件之间的中间铰接座，或是工装夹具里的转动压臂支撑座，相比分体焊接的铰接支座，一体式机加工的结构抗冲击性能更好，在频繁启停的传动场景下不会出现焊缝开裂的问题。建模过程中需要注意各孔位的同轴度约束，两个耳板的销孔需要保证同轴度公差在0.015mm以内，否则装配时销轴会出现穿装困难，运动时也会产生额外的摩擦阻力。基体的转角位置需要设置合理的铸造或机加工圆角，避免应力集中导致的结构断裂，尤其是在承受交变载荷的使用场景下，圆角半径一般取壁厚的1/5左右，既能缓解应力集中，也不会过多增加结构重量。

　　从选材角度看，常规轻载场景下采用45号钢调质处理即可满足强度要求，表面做发黑处理提升防锈能力；若用于腐蚀环境的设备中，可采用304不锈钢材质加工，销孔位置做硬化处理提升耐磨性能。这类结构虽然外形简单，但尺寸链的配合精度直接影响整套传动机构的运行稳定性，设计时需要结合实际载荷、运动速度、安装空间等多维度参数调整细节尺寸，不能直接套用通用模型，否则很容易出现装配后运动卡滞、结构过早失效的问题。
