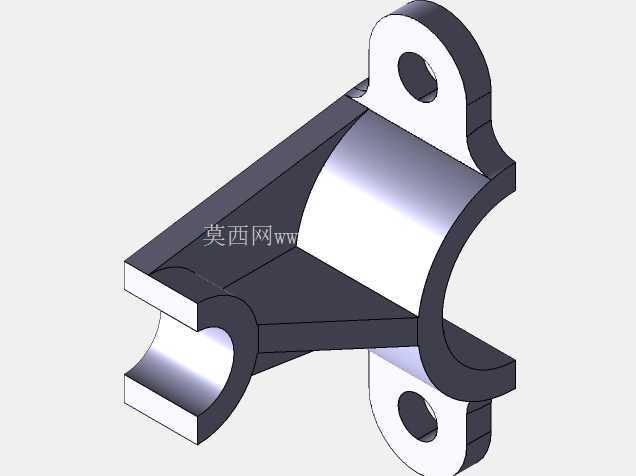

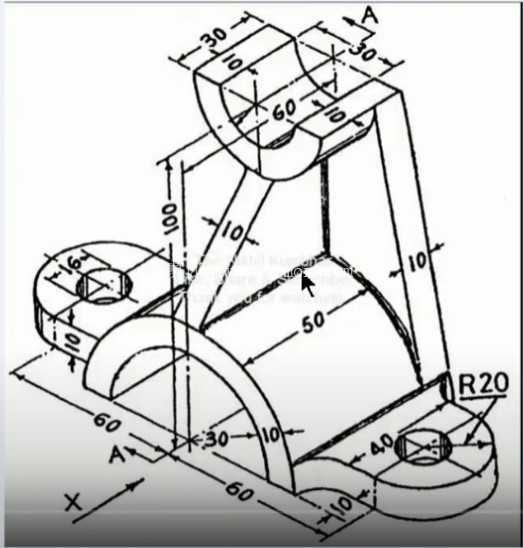

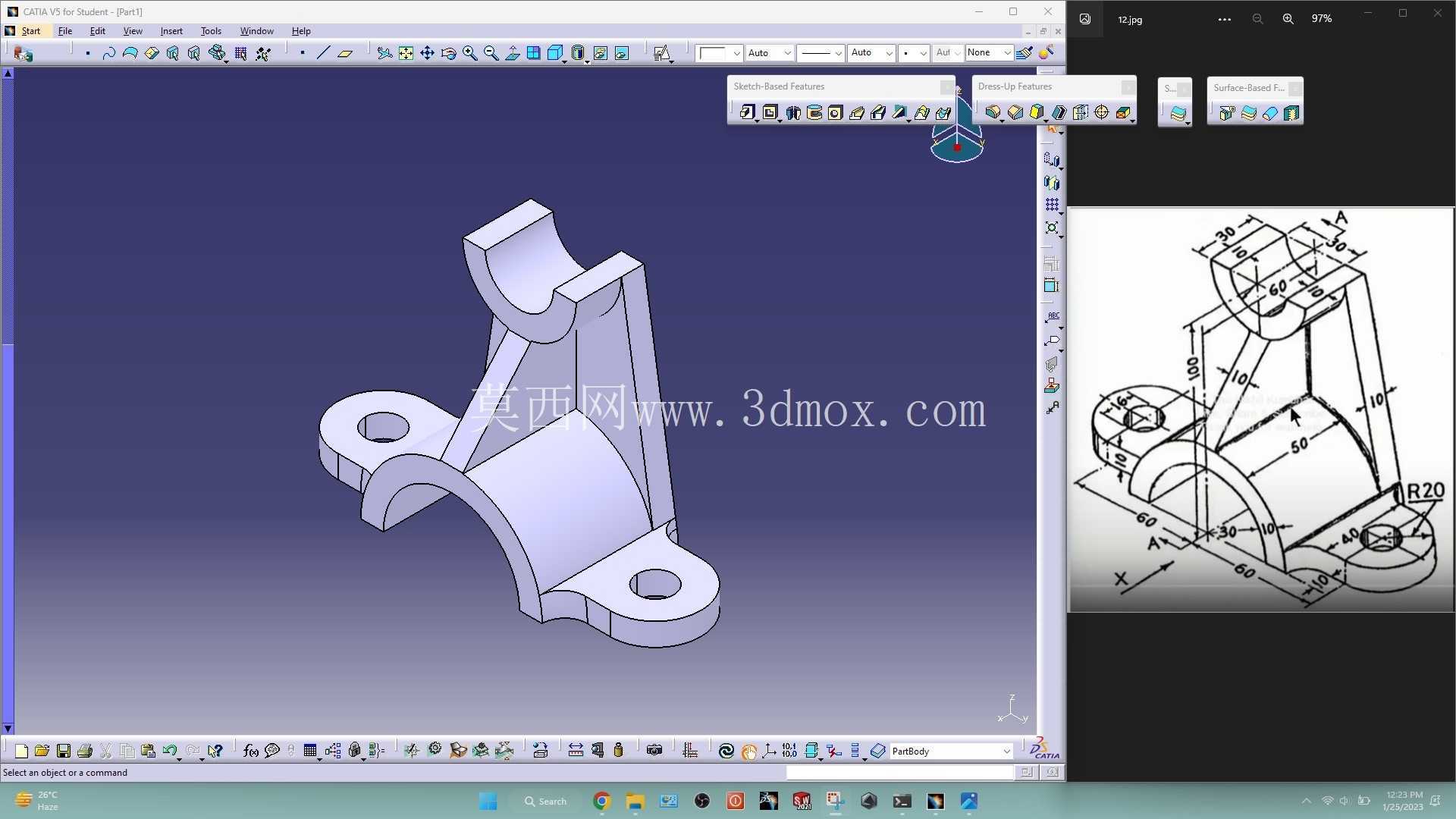

双孔支座式弧形夹装支撑构件练习模型

　　这类带双安装孔的弧形夹装支撑件，在工业管线布设、小型设备机架装配场景里十分常见，日常做设备改造、工装夹具搭构时经常会碰到类似结构，很多新手在做三维建模练习时也会选这类零件练手，因为它涵盖了拉伸、切除、圆弧过渡、孔位定位这些最常用的基础建模操作，能快速熟悉软件里的草图约束、特征生成逻辑。从实际使用场景来看，这类零件主要承担两个核心功能，下半部分的半圆弧结构是用来抱紧圆柱类构件的，比如设备上的光轴、气路管线、小型导杆，上半部分的U型开口槽则是用来承托横向布置的杆件或者小型功能组件，两个带安装孔的耳板是整个零件的固定基准，安装时可以通过螺栓穿过底孔把整个支撑件锁固在安装基板上，抱紧圆弧的内径尺寸需要和被夹持的圆柱构件外径做公差配合，通常如果是固定无相对运动的场景，会选H7/h6的间隙配合方便装配，要是需要调整夹持位置的场景，会把圆弧内径做大0.2到0.5毫米，方便沿着圆柱轴线滑动调整位置。

　　做这个零件的结构设计时，首先要确定安装边界，两个底孔的中心距是安装时的核心定位尺寸，需要和基板上的预留孔位完全匹配，孔的大小要根据所选螺栓的公称直径来定，通常会比螺栓大0.1到0.2毫米，预留一定的装配调整余量，避免因为加工误差导致装不上。圆弧夹持部分的壁厚要根据被承托构件的重量来核算，要是承托的是重量较轻的传感器、管线，壁厚取3到5毫米就足够，要是承托的是有一定重量的导杆、小型动力头，壁厚就要加到6到8毫米，同时在圆弧和耳板、圆弧和上部支撑立板的连接位置要做圆角过渡，避免应力集中导致受力断裂，很多新手建模时容易忽略这个过渡圆角，做出来的零件棱角分明，实际加工使用时很容易在受力位置出现开裂。

　　上部的U型支撑槽的开口宽度要和被承托的杆件直径匹配，槽的深度不能太浅，否则杆件容易从槽里脱出，也不能太深，否则装配时杆件卡入不方便，通常槽深取杆件直径的三分之一到二分之一之间比较合适，槽的两个侧壁要保证平行，和底部安装面的垂直度要控制在0.1毫米以内，不然承托杆件时会出现倾斜，影响后续组件的装配精度。建模的时候要注意草图的全约束，很多新手做这类练习时容易出现欠约束的情况，比如圆弧的圆心位置没定位、耳板的轮廓线没加相切约束，导致后续修改尺寸时整个特征出现畸变。实际生产中这类零件如果是小批量制作，通常会用铝板或者Q235钢板通过铣削加工成型，要是大批量生产的话也可以采用压铸或者熔模铸造的工艺做毛坯，再对安装孔、夹持圆弧、支撑槽这些配合面做精加工，保证装配精度。在做装配校验的时候，要重点检查两个安装孔的同轴度、夹持圆弧的圆度、上部支撑槽的对称度，这些形位公差如果超差，要么装不上，要么装完之后整个支撑件是歪的，影响后续设备的运行精度。

　　另外在立板和圆弧主体的连接位置，要根据受力方向做适当的加强，比如加小的加强筋，不过这个练习模型里没有做加强筋，应该是考虑到练习的复杂度，只保留了核心的结构特征，适合刚接触三维建模的学习者熟悉基础特征操作，理解零件结构和实际装配需求之间的对应关系，避免只会照着图纸画特征，却不知道每个结构对应的实际功能是什么。很多初学者练建模的时候容易陷入只追求形状像，却不考虑结构合理性的误区，比如把安装孔的位置做的太靠近零件边缘，导致螺栓安装时没有足够的扳手空间，或者把壁厚做的太薄，实际受力就会变形，通过这类练习模型的建模训练，可以慢慢建立起结构设计的工程思维，而不是单纯的画几何形状。
