带一体加强筋的Z型折弯安装支架

　　在电源类设备的内部结构搭建中，这类带一体加强筋的折弯支架是非常常见的连接承载构件，日常多用来在变压器、整流模块等功率器件与设备壳体之间做过渡连接，既可以抵消器件安装面与壳体基准面之间的高度差，也能通过自身的结构强度承担器件的静态重量，同时抵御设备运输、运行过程中产生的振动载荷，避免器件安装脚出现应力断裂。很多刚接触钣金设计的工程师容易忽略这类小支架的加强结构设计，直接采用等厚平板折弯，实际装机后往往会在折弯圆角处出现应力集中，尤其是当搭载的器件重量超过1.5kg时，设备经过长途运输的颠簸，支架很容易出现折弯角度变形，导致器件移位，碰到周边的布线或者其他元器件，引发绝缘击穿等故障。

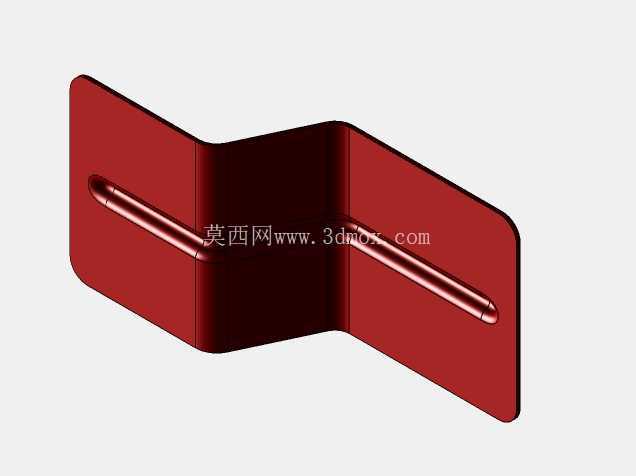

　　这款支架采用Z型双折弯结构，两个安装平面互相平行，中间的连接段垂直于两个安装面，整体结构没有额外的焊接拼接部位，一体冲压折弯成型，加工工序少，适合批量冲压生产。最核心的设计点在于两个折弯边的平面上都压制了贯通的半圆型加强筋，加强筋的走向顺着支架的受力方向布置，从一个安装面的边缘一直延伸到对面安装面的对应位置，跨过中间的折弯圆角区域，这种设计不需要额外增加板材厚度，就能让支架的整体抗弯刚度提升40%以上，有效降低折弯处的应力集中系数。从安装边界来看，两个安装平面上都预留了对应的安装孔位，孔位的边距满足钣金加工的最小边距要求，不会出现冲压开裂的问题，安装时可以根据实际装配需求选择螺栓固定或者拉铆固定，适配不同厚度的设备壳体安装面。设计这类支架的时候，首先要确认搭载器件的安装孔位尺寸、重量重心位置，确保支架的安装面尺寸足够覆盖器件的安装脚，避免出现安装脚悬空的情况；其次要核算折弯内R角，根据所选板材的厚度选择合适的折弯下模，保证折弯后两个安装面的平行度公差控制在0.2mm以内，避免安装时出现别劲的情况；加强筋的深度也要控制在合理范围，不能因为压筋导致板材背面出现明显的鼓包，影响安装面的平面度，一般来说加强筋的深度不超过板材厚度的1.5倍，既能保证刚度提升效果，也不会影响板材的表面质量。

　　在实际应用场景中，这类支架除了用在电源变压器的安装固定上，也可以适配小型滤波模块、接线端子排、控制板卡等器件的安装，只要安装孔位匹配、载荷在支架的承载范围内，都可以通用，不需要单独开模，能有效减少设备内部的定制件种类，降低生产物料管理成本。很多工程师在做结构选型的时候，往往会优先选择厚重的铸造成型支架，实际上对于这类静态承载的安装场景，合理设计加强筋的钣金支架，重量只有铸铝支架的三分之一，成本也能降低60%以上，而且钣金件的加工周期更短，打样验证的效率更高，更适合产品研发阶段的快速迭代。

　　需要注意的是，这类支架的表面处理要根据使用环境选择，如果是用在潮湿的户外设备内部，需要做电泳或者镀锌钝化处理，提升防锈能力；如果是用在普通室内工控设备中，常规的喷塑处理就可以满足使用要求，同时还能提升支架的绝缘性能，避免器件与壳体之间出现意外导通的情况。在建模过程中，要准确还原折弯扣除值，保证展开后的下料尺寸准确，避免折弯后出现尺寸超差，加强筋的成型特征要和实际冲压工艺匹配，不能做出无法脱模的筋位结构，所有的棱角都要做倒钝处理，避免安装时划伤操作人员或者损坏线缆绝缘层。
