带弧形立板与半圆槽的机械练习构件

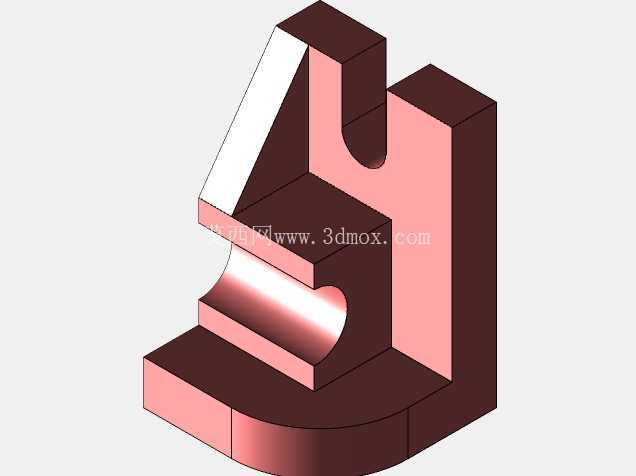

　　这个构件是典型的机械建模练习实体，对应工程制图里的组合体构型训练，这类练习件的核心作用是帮助建模人员掌握拉伸、凸台、切除、圆角等基础特征的组合运用逻辑，同时建立从二维工程图到三维实体的映射思维，很多刚接触三维结构设计的从业者，都会通过这类组合体练习夯实特征建模的基础，避免后续做复杂设备结构时出现特征顺序混乱、约束冲突的问题。从实际应用场景来看，这类组合构型的逻辑广泛存在于工装夹具的定位座、小型设备的安装支座、输送线的侧边挡块等零部件中，比如弧形立板的结构，在需要避让回转类零件的安装场景里十分常见，像皮带输送机的侧边导向座，就会用到类似的弧形避让面，避免和运转的辊筒端面发生干涉。

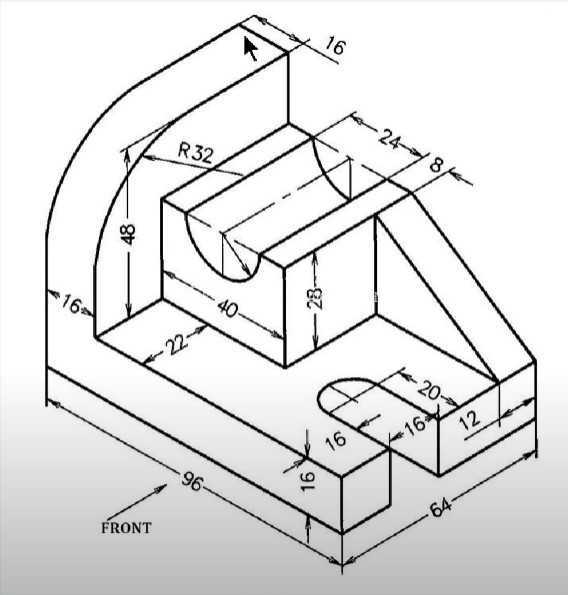

　　构件底部是带直角缺口的矩形基座，基座上的半圆通孔是典型的穿装定位结构，实际生产中这类孔通常用来穿过定位销或者小直径的紧固螺栓，限制构件在安装平面上的横向位移，基座的直角缺口则是为了适配安装面的凸台结构，保证安装时构件能完全贴合基准面，不会因为安装面的凸起出现放置不稳的问题。立板部分的半圆弧面和内侧的弧形凹槽是这个构件的核心特征，设计这类弧形结构时，首先要确定圆弧的圆心基准，所有弧形特征的圆心都要和基座的定位基准保持统一的尺寸链，不然加工时会出现弧形面错位，导致后续装配时和配合零件出现卡滞。

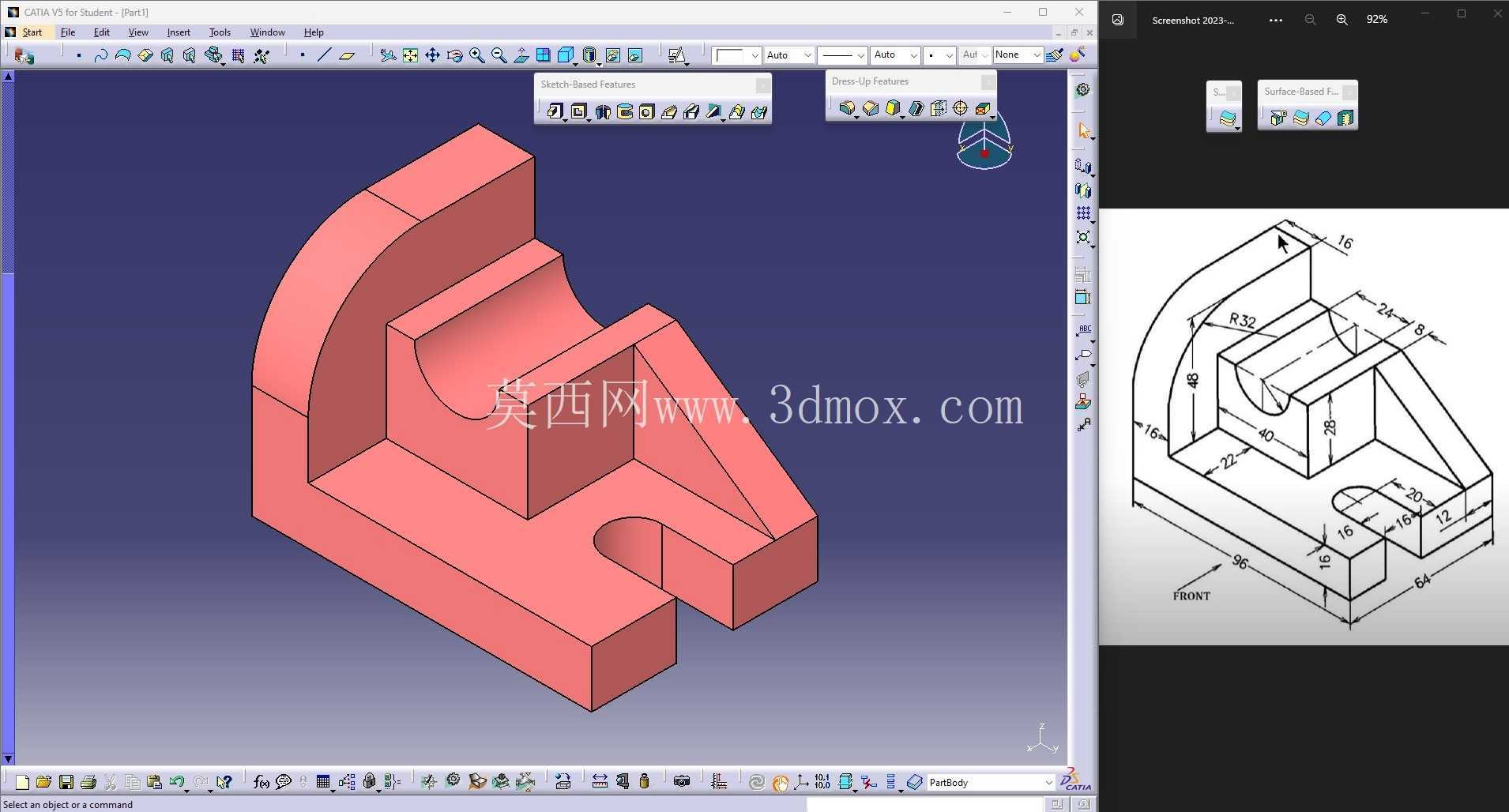

　　立板和基座之间的三角形加强筋，是机械结构里最常用的加强结构，不需要额外增加太多材料重量，就能大幅提升立板和基座连接位置的结构强度，避免构件受侧向力时在连接根部出现断裂，实际设计这类加强筋时，筋的厚度通常取基座壁厚的0.7到0.8倍，筋的端部要做小尺寸的倒角，避免应力集中。立板前端的斜向凸台结构，对应实际零件里的安装定位面，凸台上的平面可以用来安装小型传感器或者行程开关，斜向的角度设计是为了让检测元件的朝向对准需要检测的运动部件位置，避免检测盲区。从尺寸边界来看，这类练习件的整体尺寸通常控制在100毫米级别的范围，所有特征的尺寸标注都从统一的基准原点出发，横向、纵向、高度方向的尺寸链都形成闭环，不会出现封闭环尺寸矛盾的问题，建模时如果先做基座的拉伸特征，再依次添加立板、弧形切除、加强筋、半圆孔、斜凸台这些特征，就能保证特征树的逻辑清晰，后续修改尺寸时只需要调整对应特征的参数，不会出现特征重建失败的问题。

　　这类构件的建模练习，本质上是在训练结构设计的基准统一思维，不管是做小型的五金配件还是大型的设备机架，基准统一都是保证加工精度、装配精度的核心原则，很多新手建模时习惯随意选择特征的放置面，导致后续修改一个尺寸就会连带多个特征报错，通过这类组合体练习就能养成先确定基准面、再按加工顺序添加特征的习惯。另外这个构件上的所有直角棱边，实际生产中都会根据装配需求做小尺寸的圆角或者倒角处理，避免锐边划伤操作人员，同时也能消除热处理时的应力集中点，提升零件的使用寿命，练习时虽然是做基础构型，但也要养成给非配合棱边添加工艺圆角的习惯，和实际生产的工艺要求对齐。
