带多安装孔位的异型支撑连接座结构设计

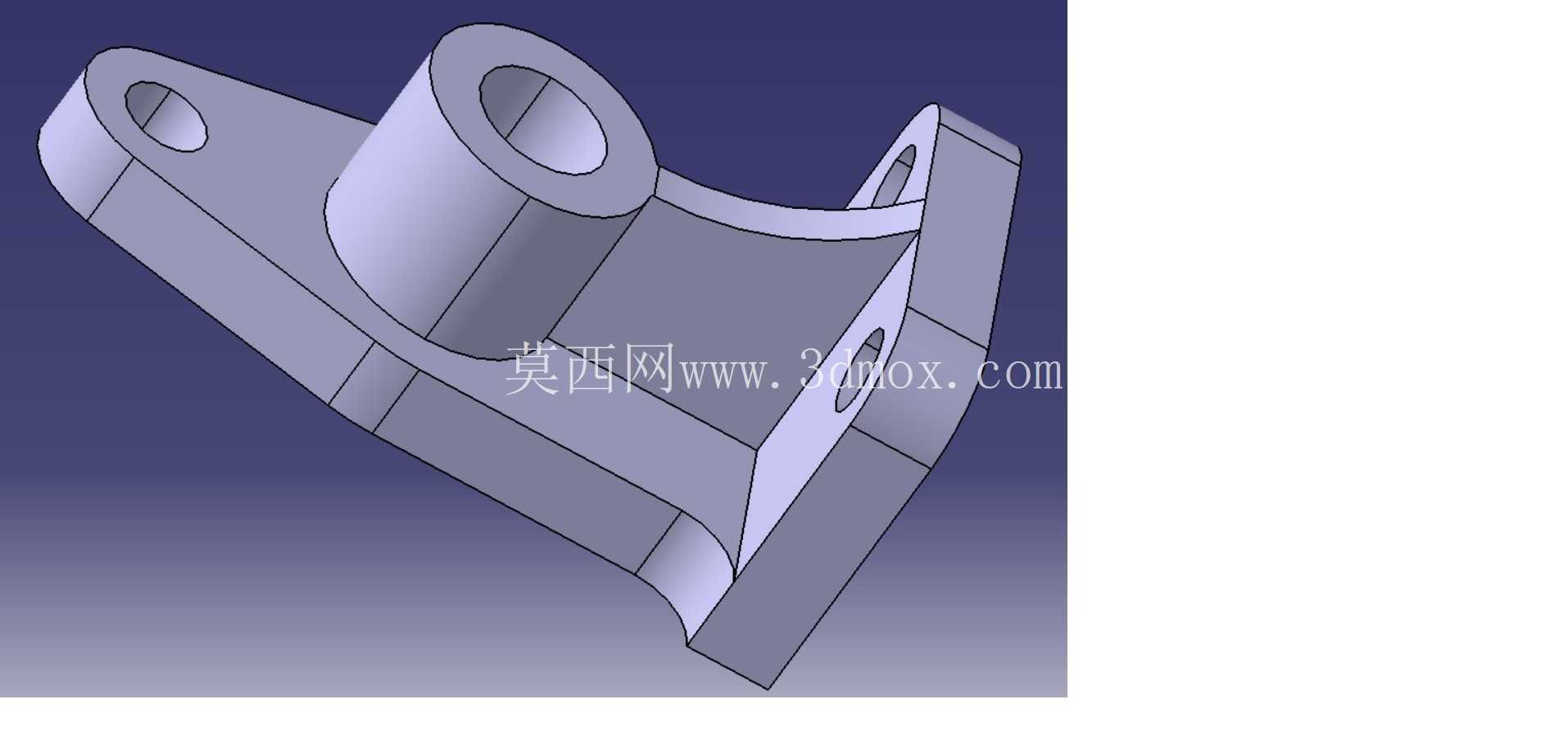

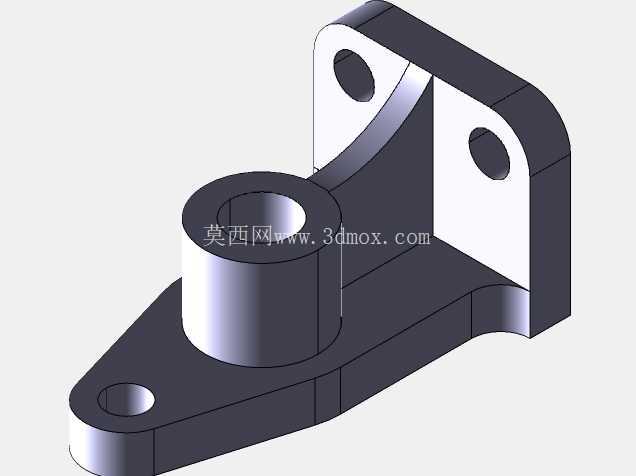

　　这类异型支撑连接座多用于需要兼顾多向载荷传递与紧凑安装空间的机电设备内部，常见于小型动力单元周边的构件固定、传动系统旁的辅助支撑场景，区别于标准型材拼接的支座，这类一体成型的铸件式支撑件能在有限空间内同时实现两个垂直方向的部件对接，避免多零件拼接带来的累积误差。从结构上看，主体采用斜向过渡的连接板连接两个高度不同的筒状安装位，较高的筒座为通孔设计，内壁预留了足够的配合面长度，可穿装销轴或螺栓实现与上方铰接部件的连接，孔位边缘做了倒角处理，既方便装配时的导向导入，也能消除应力集中带来的断裂风险；较低的侧伸耳板上同样开设同轴通孔，用于与侧边的固定支架形成铰接或螺栓紧固连接，耳板与主体连接板的过渡位置采用大圆弧过渡，避免直角连接处的应力集中，在承受交变载荷时能有效分散应力传递路径。

　　设计时首先要确定两个安装孔的中心距与相对高度差，这两个尺寸直接决定了被支撑部件的空间位置精度，需要匹配周边部件的运动包络范围，避免部件运行时与支座本体产生干涉；连接板的厚度根据实际承载需求设定，在满足静载荷强度与疲劳强度要求的前提下，适当削减非受力区域的材料厚度，实现轻量化的同时不降低整体刚性。安装边界方面，支座底部的弧形贴合面需要与安装基座的曲面轮廓完全匹配，保证装配时的贴合度，避免出现点接触或线接触导致的紧固后应力变形；三个安装孔的同轴度、孔位与基准面的垂直度都有明确的形位公差要求，加工时需要一次装夹完成主要配合面的加工，减少装夹误差带来的装配偏差。

　　实际应用中，这类支撑件不需要额外的转接件，可直接实现两个不同高度、不同角度部件的连接固定，相比分体式拼接的支撑结构，整体刚性更好，装配工序更少，在小批量机电设备的定制化结构中应用广泛，设计时需要提前核算受力方向上的截面惯性矩，保证在承受径向载荷与轴向推力时，支座的变形量在允许范围内，不会影响被支撑部件的运行精度。
