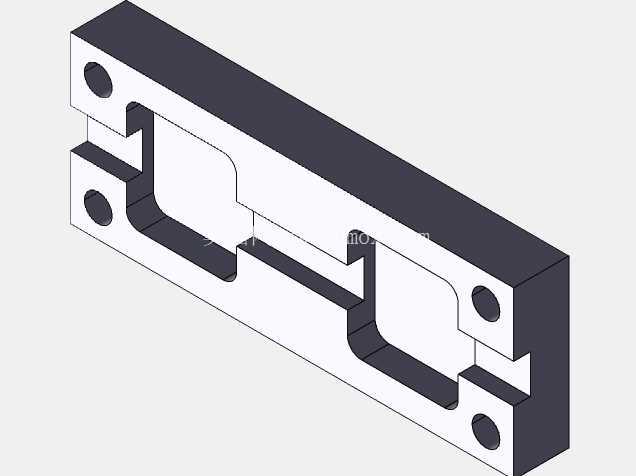

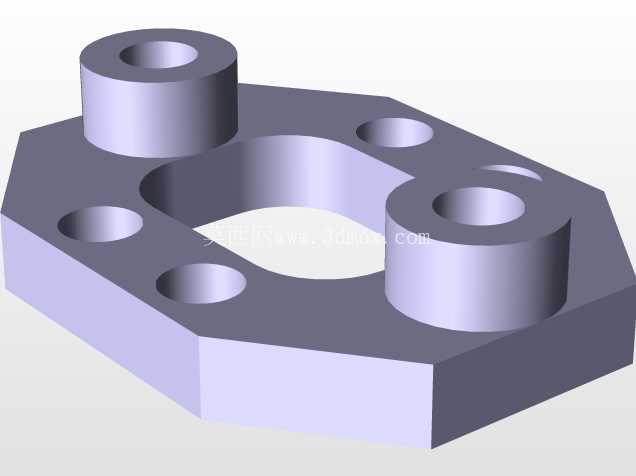

双安装位对称式槽型结构连接基座

　　在低压配电柜体内部的铜排固定、小型电源模块的侧边安装场景中，这类对称槽型结构的连接基座是十分常见的支撑构件，它不需要承担大载荷的结构受力，核心作用是为相邻的两个电气元件提供稳定的安装定位基准，同时预留出足够的走线与散热间隙。从实际使用的角度看，这类基座通常会被安装在柜体的侧梁或者安装板上，两端的四个沉头孔是核心的安装定位点，孔位的同轴度公差需要控制在0.1mm以内，避免安装时出现螺丝别劲、基座翘曲的问题，中间的通槽结构一方面是为了降低零件自身重量，减少原材料的消耗，另一方面是为了给相邻元件的引脚、连接导线留出避让空间，避免装配时出现结构干涉。

　　设计这类零件的时候，首先要确定的是安装边界尺寸，也就是基座的总长度、总宽度与总厚度需要匹配安装位的预留空间，通常这类小型基座的总长度控制在120mm到180mm之间，总宽度在30mm到50mm之间，厚度根据安装载荷的不同在8mm到15mm区间调整，两端的安装孔中心距需要严格适配标准电气安装梁的孔位间距，通常是整数倍的25mm模数，这样可以直接搭配标准螺丝进行固定，不需要额外打孔调整。中间的凹槽深度不能超过基座总厚度的二分之一，否则会大幅降低零件的结构强度，在长期受振动的工况下容易出现断裂问题，凹槽的转角处必须设置圆角过渡，避免应力集中，这也是很多新手建模时容易忽略的细节——如果直接用直角切除，实际生产出来的零件在转角位置很容易因为应力集中产生裂纹，尤其是采用钣金折弯或者铣削加工的时候，圆角的设置还能匹配刀具的加工半径，减少额外的清根工序。

　　从结构功能上看，这个基座采用完全对称的设计，最大的优势是安装时不需要区分方向，两端的结构完全一致，现场装配的时候可以直接对位安装，减少工人的识别成本，降低装反的概率。基座上下两个平面的平面度公差需要控制在0.05mm以内，保证和安装面、被支撑元件的表面完全贴合，避免出现点接触导致固定不稳的问题。四个安装孔采用沉头设计，安装后螺丝头不会突出基座表面，不会和后续安装的其他元件产生干涉，沉头孔的深度需要匹配所选螺丝的头部高度，保证螺丝安装后完全沉入孔内，不会有突出部分。

　　在实际建模过程中，这类零件是非常适合新手练习的基础特征案例，只需要通过拉伸凸台、拉伸切除、圆角、孔特征这几个最基础的命令就可以完成整个模型的搭建，不需要用到复杂的曲面或者高级装配命令，建模的时候可以先绘制中间的对称基准面，先完成一半结构的建模再通过镜像命令生成另一半，这样既能保证结构的完全对称，也能减少重复的绘图步骤，提高建模效率。建模时需要注意所有的切除特征都要设置合理的拔模斜度吗？其实如果是采用铣削加工的金属零件，小尺寸的结构不需要额外设置拔模斜度，只有采用注塑或者压铸工艺生产的塑料、压铸件才需要考虑拔模角度，这点需要根据实际的加工工艺调整，不能一概而论。

　　这类零件的实际应用场景远不止电气柜内部安装，在小型自动化设备的型材框架连接、工装夹具的定位块、小型输送线的侧边挡条安装位置都能看到类似结构的身影，只是根据使用场景的不同，尺寸、孔位、槽型会做对应的调整，但核心的设计思路是一致的：在保证结构强度满足使用要求的前提下，尽可能简化结构，减少加工工序，降低生产成本，同时兼顾安装的便捷性，避免出现装配干涉的问题。很多新手在设计这类零件的时候容易犯的错误是过度追求结构的轻量化，把槽开得过大过深，导致零件的刚性不足，安装后受力容易变形，或者是孔位的位置没有考虑标准件的尺寸，导致螺丝无法正常安装，又或者是转角处没有做圆角处理，不仅加工难度大，还容易出现应力集中的问题，这些细节都需要在实际设计过程中结合加工工艺、装配要求反复调整，才能做出既满足使用要求，又便于生产加工的合格零件。
