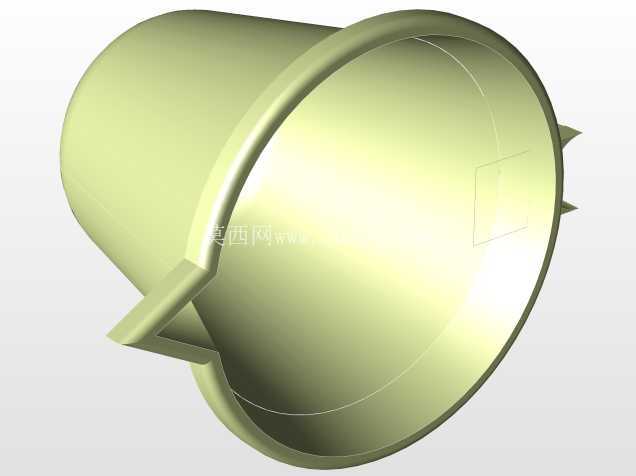

带导流凸耳敞口式储水容器结构设计

　　这类敞口带侧置导流凸耳的水罐，在民用储水、小型生产工位临时储液、户外作业便携盛水场景中应用十分广泛，不同于密封承压类储液罐体，这类敞口结构的设计核心围绕倾倒便利性、放置稳定性、成型工艺可行性三个核心维度展开，没有冗余的密封结构、连接法兰等部件，整体结构简洁，适配薄板冲压、注塑或者厚板吸塑等多种成型工艺，生产门槛较低，量产一致性容易控制。

　　从实际使用场景来看，这类水罐日常使用中最频繁的操作就是盛装、倾倒、静置放置三个动作，设计时首先要平衡罐体容量和握持倾倒的力矩关系：罐体采用上宽下窄的锥台形腔体，一方面是成型过程中便于脱模，不管是冲压模具的拔模斜度需求，还是注塑模具的出模角度要求，这个锥度都能在不额外增加模具结构复杂度的前提下满足工艺要求；另一方面，上宽下窄的结构在静置放置时，重心偏下，即使受到轻微的侧向碰撞，也不容易发生倾翻，相比直筒结构的同容积容器，放置稳定性提升明显。

　　侧置的导流凸耳是整个结构的功能核心，凸耳从罐体上口边缘向外延伸出倾斜的导流面，倾倒时液体能够沿着凸耳的下沿形成稳定的液流，不会顺着罐体外壁流淌污染罐身，这个凸耳的倾斜角度经过反复校核：角度过陡会导致倾倒时液流流速过快，容易溅出；角度过缓则会出现液流挂壁的问题，实际设计中凸耳与罐体上口平面的夹角控制在12度到15度之间，既能够保证液流顺畅导出，又能在停止倾倒时让残留的液体顺着凸耳回流到罐体内，不会滴落到放置台面。

　　罐体上口的卷边结构是容易被忽略的设计细节，卷边采用整圈圆弧卷边处理，一方面能够消除薄板成型后的锐边，避免使用过程中划伤操作人员，另一方面整圈卷边相当于给上口增加了一圈环形加强筋，能够大幅提升上口的结构刚度，即使罐体受到侧向挤压，上口也不容易出现失圆变形，同时卷边形成的光滑圆弧面，在倾倒时也能辅助液流收拢，减少液流分散的情况。

　　从安装和放置边界来看，这类水罐底部为平整的环形接触面，接触宽度根据罐体容积调整，常规10L容积的水罐底部接触环宽度控制在8mm到10mm之间，能够保证放置在普通木质台面、水泥台面、金属工作台面时都有足够的接触摩擦力，不需要额外的固定结构就可以稳定放置。罐体整体的最大外径位于上口位置，下底直径比上口直径小15%左右，堆叠放置时可以将上部罐体的下底嵌入下部罐体的腔体内，大幅降低仓储和运输过程中的空间占用，空罐堆叠时的嵌套深度可以达到罐体总高度的60%，运输效率相比直筒结构提升40%以上。

　　设计过程中还要考虑壁厚的均匀性，采用等壁厚设计的话，锥台结构在成型时材料流动更加顺畅，不会出现局部壁厚过薄导致的强度不足问题，罐体侧壁的壁厚根据材质不同调整：采用金属薄板冲压时壁厚选择0.8mm到1.2mm的冷轧钢板或者不锈钢板，就可以满足日常使用的强度需求，即使装满水后提起罐体，侧壁也不会出现明显的鼓胀变形；如果采用食品级PP注塑成型，壁厚选择2mm到2.5mm即可，既能够保证结构强度，也不会因为壁厚过厚导致成型周期过长、生产成本上升。

　　另外罐体上口边缘对称设置的两个小凸尖结构，是专门为倾倒时的限位设计的，当需要将水罐挂在支架上控水时，这两个凸尖可以卡在支架的横杆上，不需要额外的挂钩结构就可以实现倒置控水，方便清洗后晾干罐内残留的水分，避免长期积水滋生细菌。整个罐体没有多余的装饰性结构，所有的外形特征都服务于实际使用功能，没有为了外观造型牺牲使用便利性的设计，完全围绕实用场景的需求完成结构布局，非常适合作为入门级成型设计的练习案例，能够帮助初学者理解工艺约束、功能需求、结构强度三者之间的平衡逻辑，避免出现只追求外观效果而忽略实际使用和生产可行性的设计问题。
