带安装底座的铰接支撑支座结构练习件

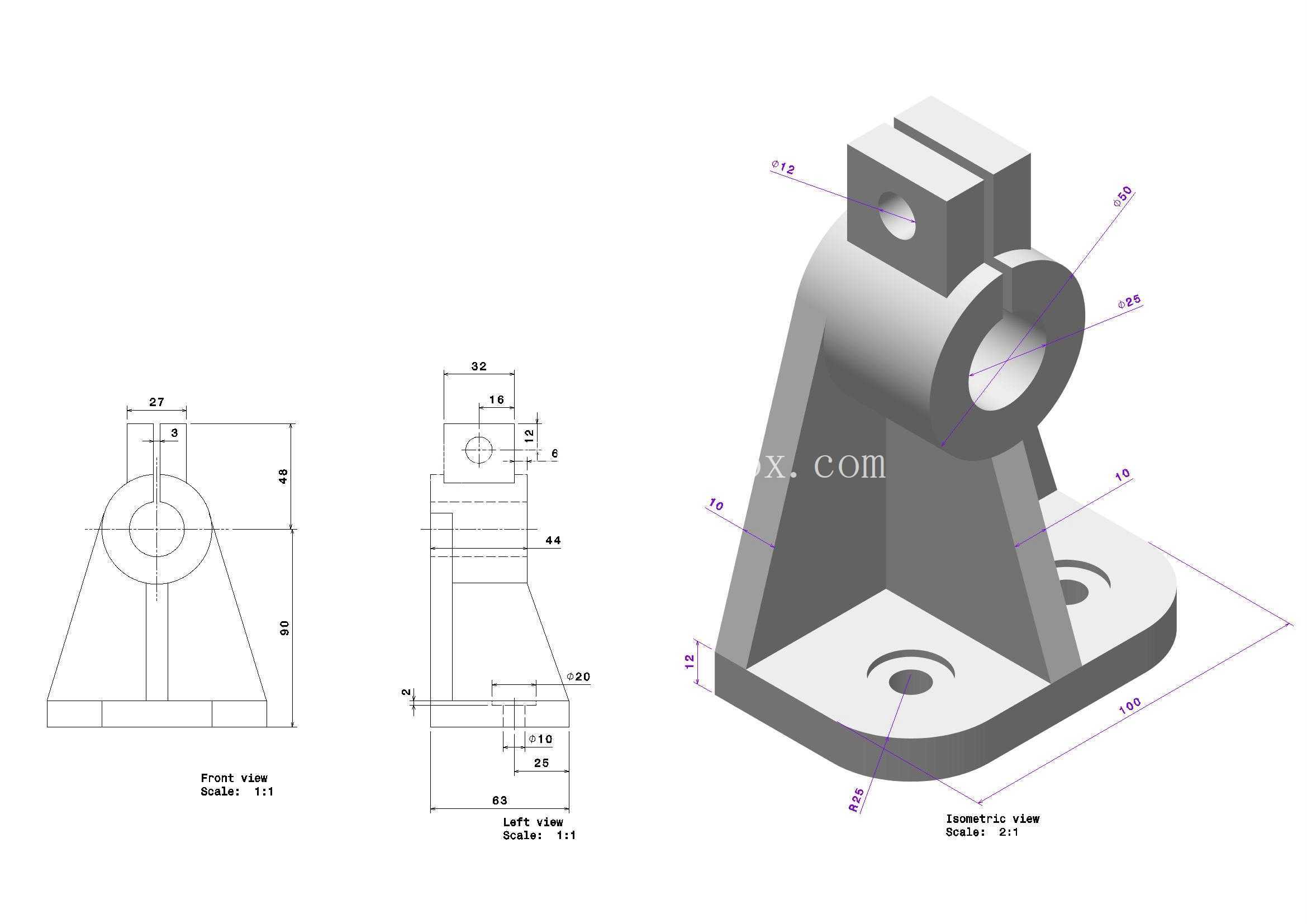

　　该支撑铰接支座属于小型设备配套的承载定位零件，常见于小型机电设备、工装夹具的铰接支撑点位，用来实现两个构件之间的铰接转动连接，同时承担径向载荷与一定的倾覆力矩，在小型自动化设备的连杆机构、检测工装的翻转定位结构、教学实训台的铰接模块中都能见到同类结构的应用。从结构设计逻辑来看，零件底部为带两个安装沉孔的矩形安装底板，底板边缘做了过渡圆角处理，避免应力集中，两个沉孔的中心距、沉孔深度与通孔直径匹配常用的内六角圆柱头螺栓规格，安装时螺栓穿过沉孔将支座固定在设备安装基面，沉孔设计可以让螺栓头完全埋入底板平面，不会突出底板表面干涉其他构件运动，底板底面为全平面加工，保证安装时与基面完全贴合，避免安装后出现倾斜导致铰接轴卡滞。

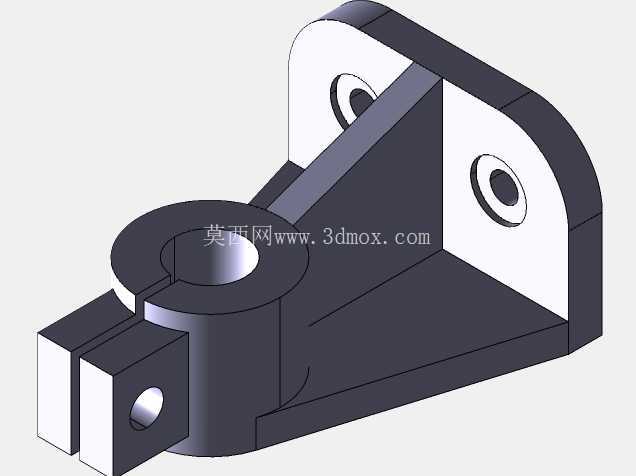

　　底板向上延伸出梯形截面的支撑立板，立板采用梯形变截面设计，从底板处的较厚尺寸向上逐渐收窄，既保证了立板与底板连接位置的结构强度，承受铰接部位传递的载荷时不会出现根部断裂，又能减少零件整体重量，降低材料消耗，立板与底板、上部结构的连接位置全部采用圆角过渡，避免机加工过程中出现应力集中，同时也能减少热处理环节的开裂风险。立板上部集成了两个功能结构，其一为水平方向的铰接通孔，该孔为整个零件的核心功能面，孔的内壁需要满足较高的尺寸精度与表面粗糙度要求，用来穿装铰接销轴，实现与配套连杆的转动配合，孔的两端加工有倒角，方便销轴装配时导入，同时去除锐边避免划伤操作人员；其二为铰接孔上方的叉形开槽安装位，该位置开有垂直方向的通孔，用来安装锁紧件或者定位销，当需要锁定铰接角度时，可以穿装紧固件将铰接销轴与支座锁死，实现固定角度的支撑，开槽的宽度尺寸匹配常用的紧固件安装空间，槽的两侧面平行度有一定要求，保证锁紧时受力均匀。

　　从尺寸边界来看，零件整体高度控制在常规小型支撑件的尺寸区间，底板的长宽尺寸满足安装稳定性要求，铰接孔的中心高度是核心安装尺寸，决定了配套构件的转动中心高度，设计时需要严格控制该尺寸与安装基面的公差，避免装配后出现机构运动干涉。建模过程中需要先绘制底板的草图，拉伸生成底板实体，再绘制立板的截面草图拉伸生成支撑结构，之后绘制铰接孔的草图切除生成通孔，再处理上方的叉形开槽结构，最后添加所有的圆角、倒角特征，建模时需要注意各个特征的先后顺序，避免出现特征生成失败的情况，同时要保证各个安装尺寸、配合尺寸的关联性，方便后续修改参数时快速调整。

　　这类支座零件在实际应用中通常采用铸铁或者铝合金加工，铸铁材质的支座减震性能好，适合有一定振动的设备场景，铝合金材质的重量轻，适合对设备重量有要求的移动类设备场景，加工时底板安装面、铰接孔内壁为关键加工面，需要保证相应的形位公差要求，才能满足实际使用中的转动顺畅度与安装稳定性。
