双筒铰接式连接支座结构建模练习

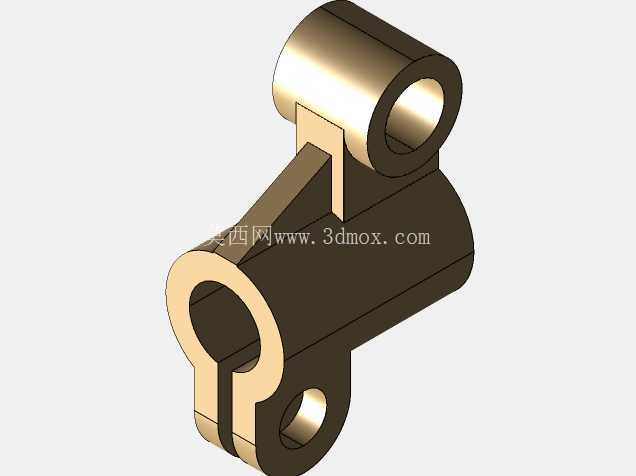

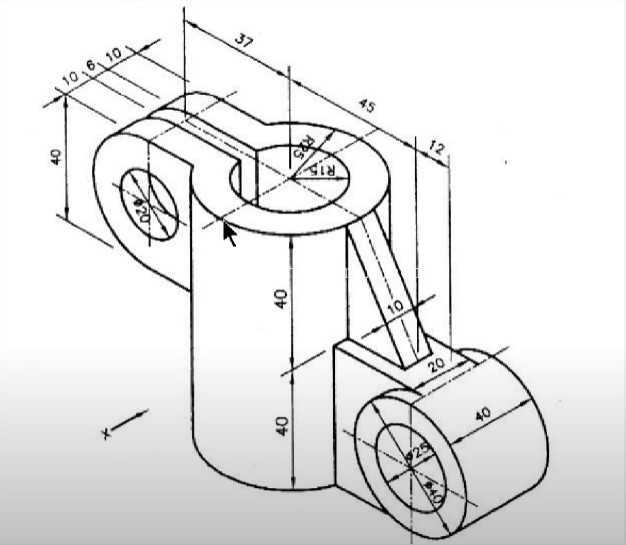

　　这类双筒铰接支座在轻工输送线、小型工装夹具的连杆传动机构里应用极广，日常做结构设计时经常会碰到类似的铰接支撑需求，核心作用是为两根呈空间夹角布置的传动杆提供回转支撑，同时保证两个铰接点的相对位置精度，避免传动过程中出现卡滞、偏磨的问题。做这个零件的建模时，首先要捋清楚两个铰接孔的空间位置关系，从工程图上的尺寸标注能看到，两个带通孔的筒状结构分别承担不同方向的铰接功能，竖直方向的长筒是主支撑孔，用来和设备的固定机架铰接，侧下方伸出的短筒是从动铰接孔，用来连接动作执行端的连杆，两个孔的轴线呈空间垂直交错状态，设计时首先要锁定两个轴线的中心距，这个尺寸直接决定了连杆传动的行程和力臂比例，一旦偏差超过0.1mm，整套连杆机构的动作轨迹就会出现偏移，甚至会出现运动死点。

　　从结构功能上看，主支撑筒的长度要比侧方短筒更长，因为主支撑位置需要承受整个连杆机构传递的径向载荷，更长的配合长度可以分散铰接轴的接触应力，降低轴孔配合面的压强，减少长期往复转动带来的磨损。两个筒身之间的连接筋板不是等厚设计，靠近主筒根部的位置做了加厚过渡，这里是整个零件的应力集中区域，当从动连杆承受载荷时，弯矩会全部传递到筋板和主筒的衔接位置，建模时这里的过渡圆角不能省略，要是直接做直角衔接，后续做有限元校核的时候会发现此处应力值远超材料许用应力，实际使用中很容易出现根部断裂的问题。

　　考虑安装边界的时候，要注意两个铰接孔的端面都要预留足够的装拆空间，主支撑孔的上端面不能和机架的安装面贴死，要留出至少2mm的间隙，方便铰接轴的穿装和润滑脂的加注，侧方短筒的外端面要和连杆的端面保留1mm左右的间隙，避免转动时出现端面摩擦。孔的内径尺寸要根据选配的铰接轴来确定，一般采用间隙配合，公差带选H8就可以满足普通工装的使用需求，如果是用于频繁往复动作的场合，还要在筒壁上预留油杯安装孔，方便定期加注润滑脂降低磨损。

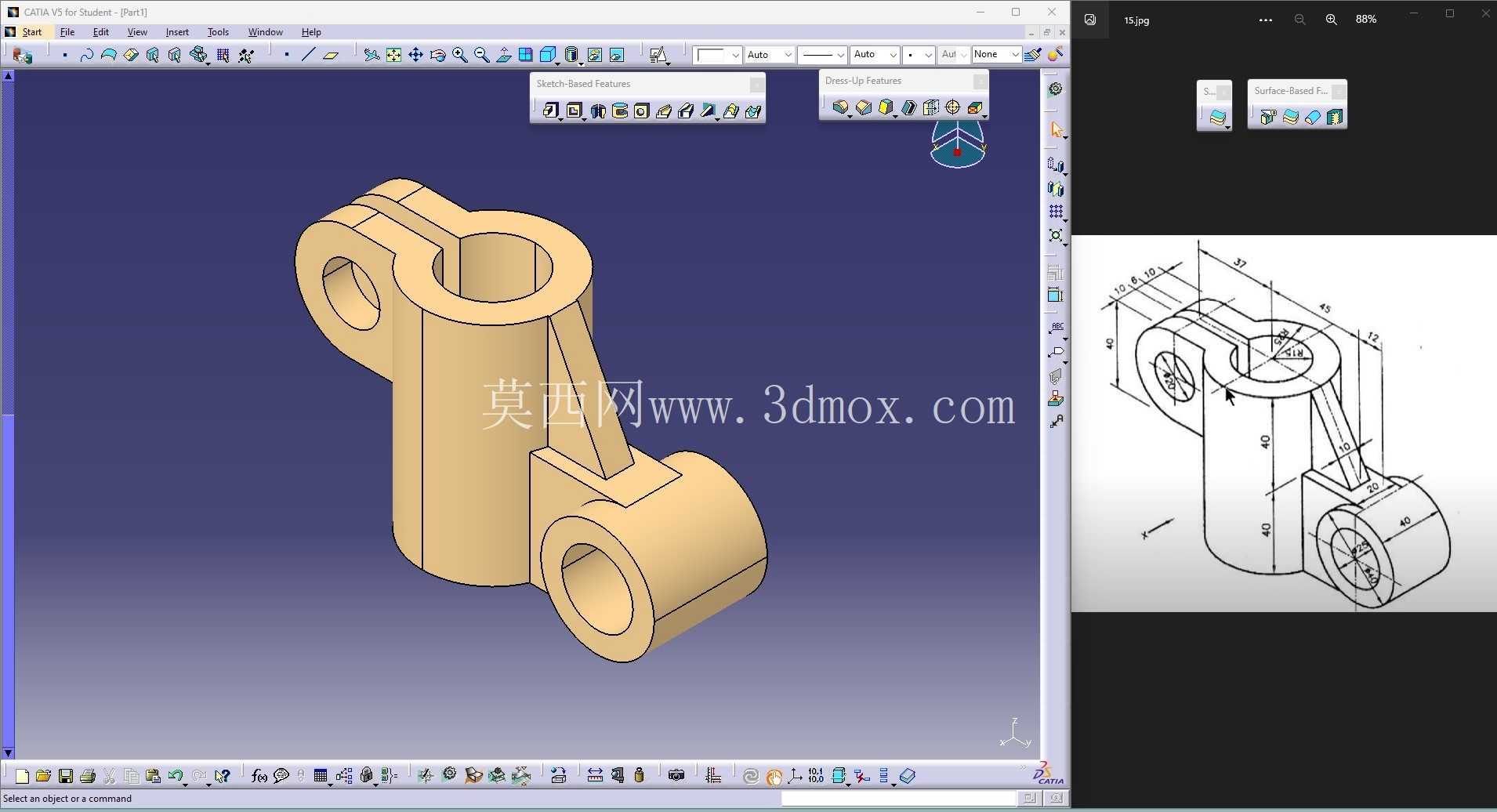

　　建模过程中要优先搭建骨架草图，先把两个孔的轴线作为基准元素固定下来，再依次拉伸两个筒的基本实体，之后做连接筋板的融合，最后处理过渡圆角和孔口的倒角。很多新手做这类零件的时候容易先画外形再掏孔，很容易出现两个孔的轴线位置偏差，或者筒壁厚度不均匀的问题，实际上这类带空间交错孔的铰接件，基准轴线才是整个模型的核心，所有的外形结构都要围绕轴线的位置来展开，这样才能保证后续出工程图的时候尺寸标注和加工基准统一，车间加工的时候也能直接找正孔位，减少装夹找正的时间。

　　从实际使用场景来看，这类零件如果用在手动工装的夹紧机构里，材料一般选45号钢调质处理就足够，要是用在有腐蚀环境的食品输送设备上，就要换成304不锈钢，相应的筋板厚度可以适当增加1-2mm，因为不锈钢的强度比调质45钢略低。建模的时候还要注意零件的拔模角度，如果是采用铸造毛坯加工，所有的非加工面都要做1:100的拔模斜度，方便毛坯脱模，要是直接用圆钢铣削加工，就不需要考虑拔模，但要在两个筒的外圆和筋板的衔接处留足够的铣刀让刀空间，避免加工时出现干涉。
