打孔通风式汽车制动盘三维设计作品

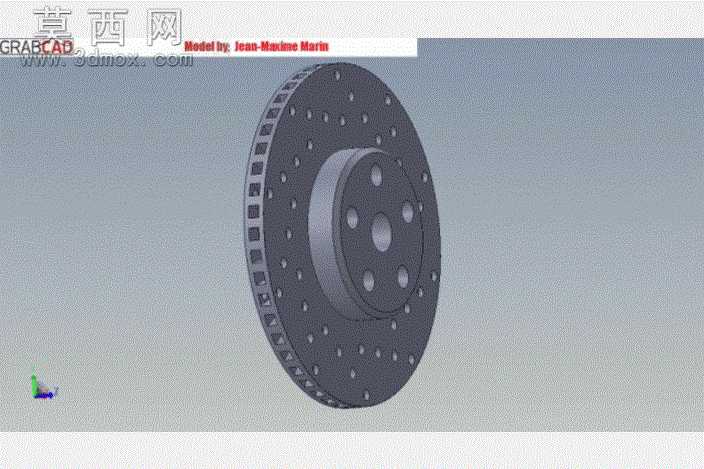

本作品为汽车盘式制动系统中的通风打孔制动盘三维建模作品，整体采用参数化建模思路完成，首先确定制动盘的核心尺寸参数为直径300mm、厚度20mm，匹配常规乘用车辆的轮端安装空间需求。建模过程中首先构建制动盘的基础回转基体，通过回转特征生成盘体的基础轮廓，区分出摩擦工作面与中心安装毂的结构分区。中心安装毂部分设计有均匀分布的安装孔位，用于适配轮端螺栓的固定连接，建模时通过圆周阵列特征完成孔位的均匀排布，保证安装受力的均衡性。盘体的摩擦工作面上设计有密集的圆形通风打孔结构，这类打孔结构在实际制动工况中可以加快摩擦产生的热量散发，同时能够排出制动过程中摩擦片磨落的粉尘，减少水滑效应提升雨天制动可靠性，建模时通过单个孔特征的多组圆周阵列完成所有打孔的排布，保证孔位间距均匀，避免应力集中问题。在两层摩擦盘体之间设计有周向分布的通风导流叶片结构，叶片沿盘体径向呈规律排布，车辆行驶过程中制动盘随车轮转动时，叶片可带动空气在两层摩擦盘之间形成对流风道，进一步强化制动盘的散热能力，避免长时间制动产生的热衰减问题。建模完成后对模型进行了材质赋予，整体采用灰铸铁材质表现，还原量产制动盘的金属质感，通过渲染调整金属材质的粗糙度与反光参数，呈现出制动盘金属表面的哑光磨砂质感，同时对安装毂与摩擦面的细节做了区分处理，清晰展现不同结构区域的特征。模型结构完整还原了通风打孔制动盘的核心功能结构，各特征之间的衔接过渡自然，没有出现特征错位或者几何破面的问题，可用于制动系统结构展示、教学演示或者相关设计方案的参考使用，清晰呈现了这类高性能制动盘的结构设计逻辑，将散热需求、安装需求、制动摩擦需求通过三维结构完整落地。
