模块化马桶水箱节水填充装置结构设计

　　在民用卫浴节水改造场景中，马桶单次冲水量过大一直是家庭、公共卫生间用水浪费的核心诱因之一，传统的水箱节水改造多采用在水箱内放置砖块、装满水的水瓶等粗放方式，这类方式不仅容易干扰水箱内进水阀、排水阀的正常动作，长期使用还会出现移位、卡滞部件、滋生水垢等问题，无法适配不同结构、不同尺寸的马桶水箱内部空间。这款模块化节水填充装置，正是针对传统粗放节水方案的缺陷开发的结构件，核心作用是通过填充马桶水箱内的无效储水空间，在不影响冲洗效果、不干扰水箱原有配件正常运行的前提下，减少单次冲水的储水量，实现稳定节水。

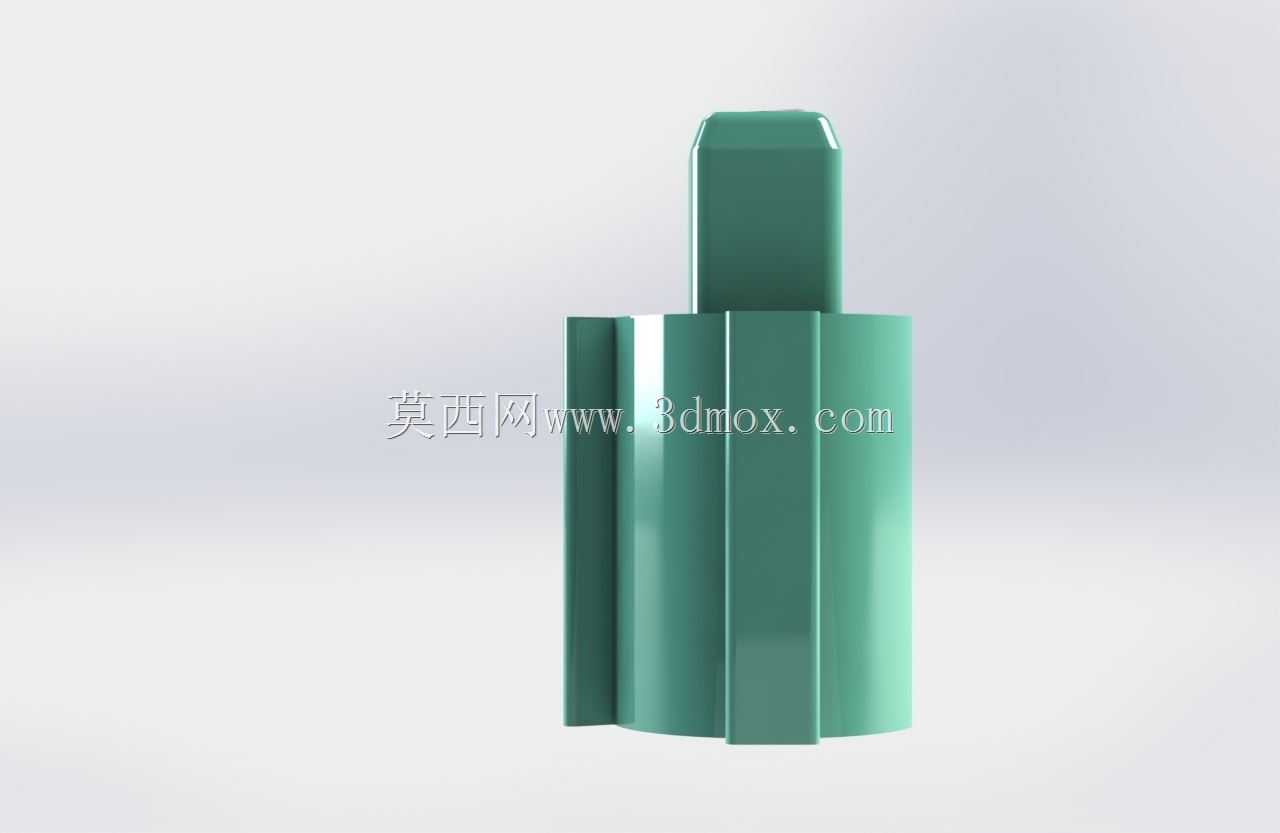

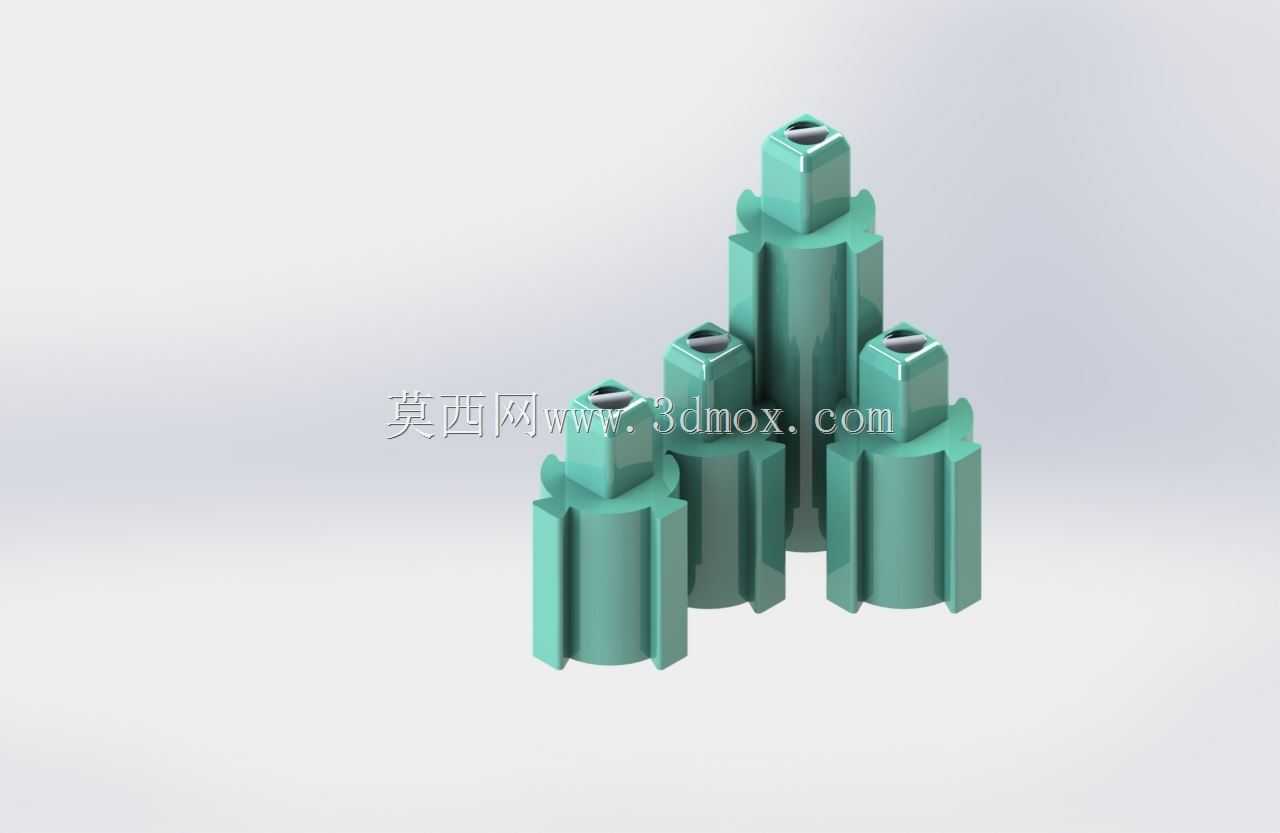

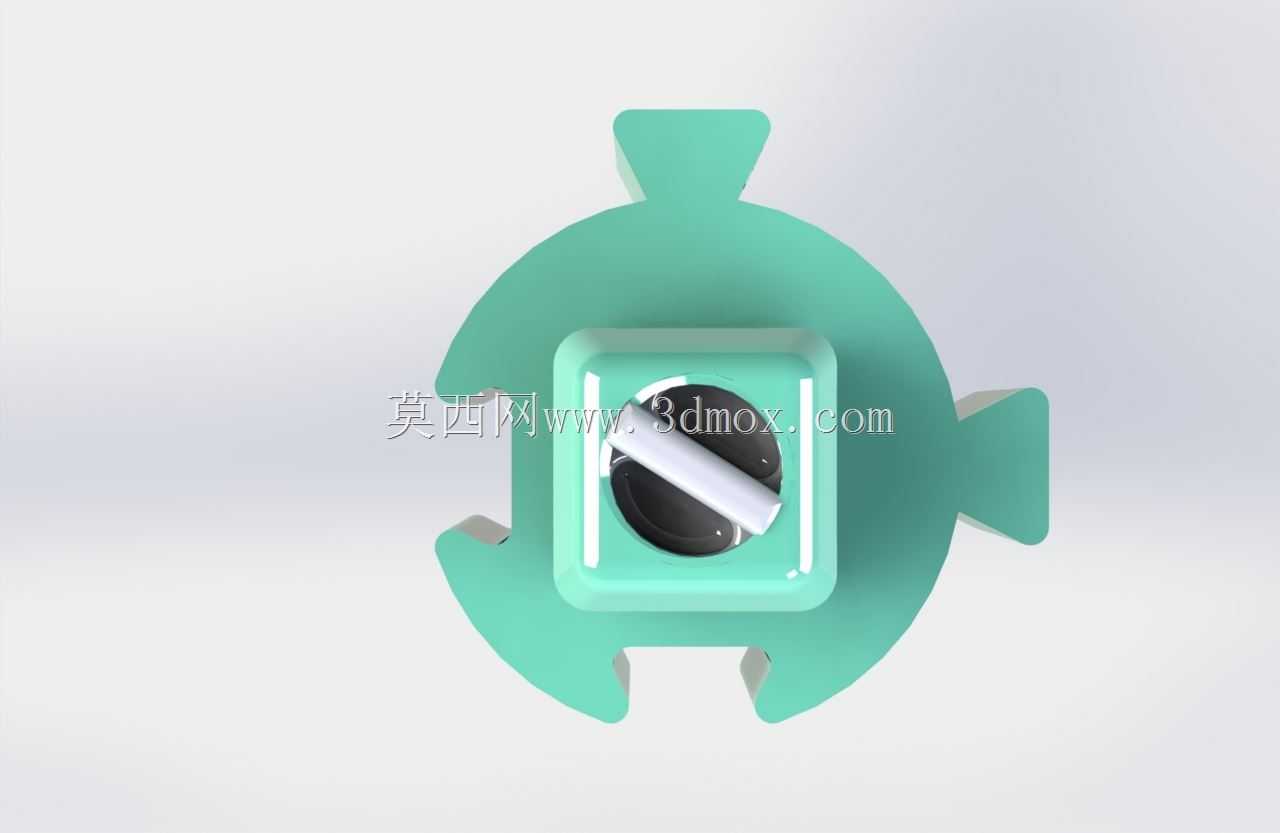

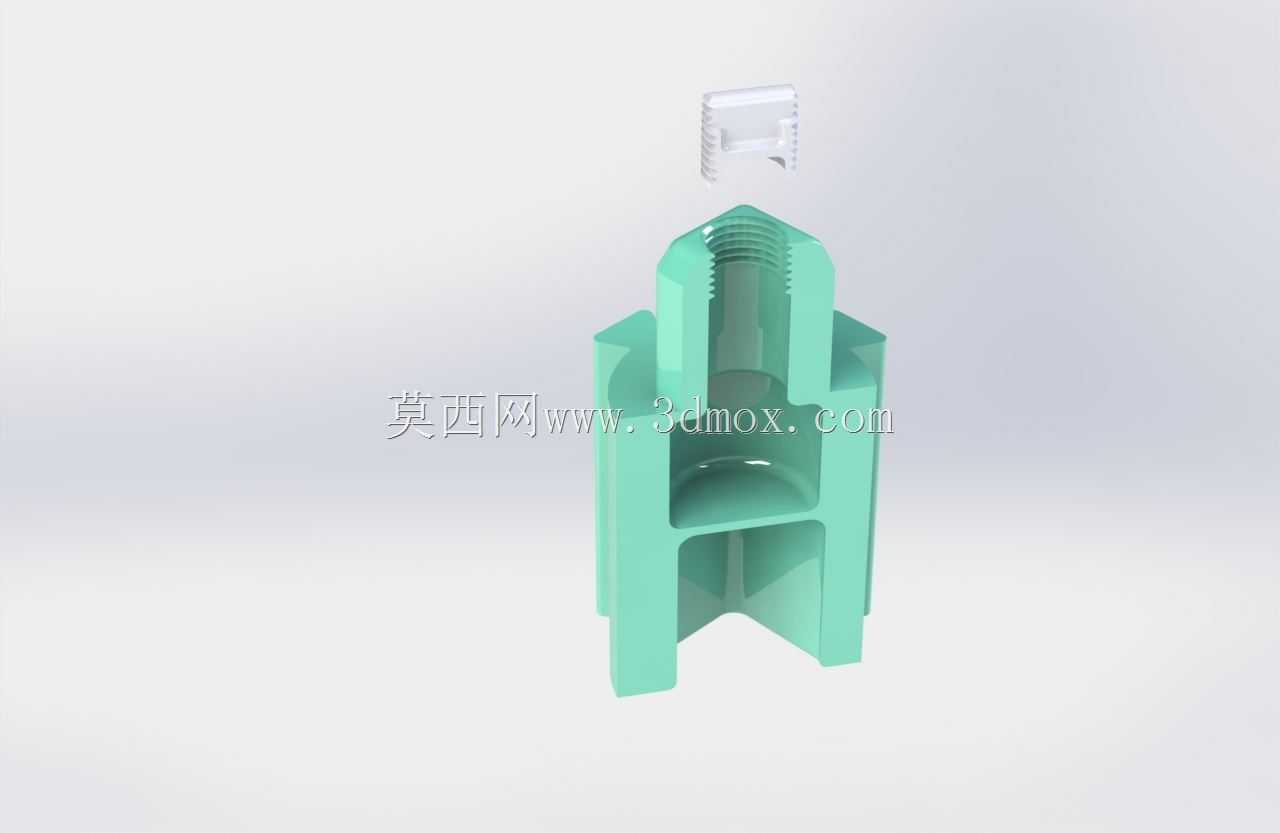

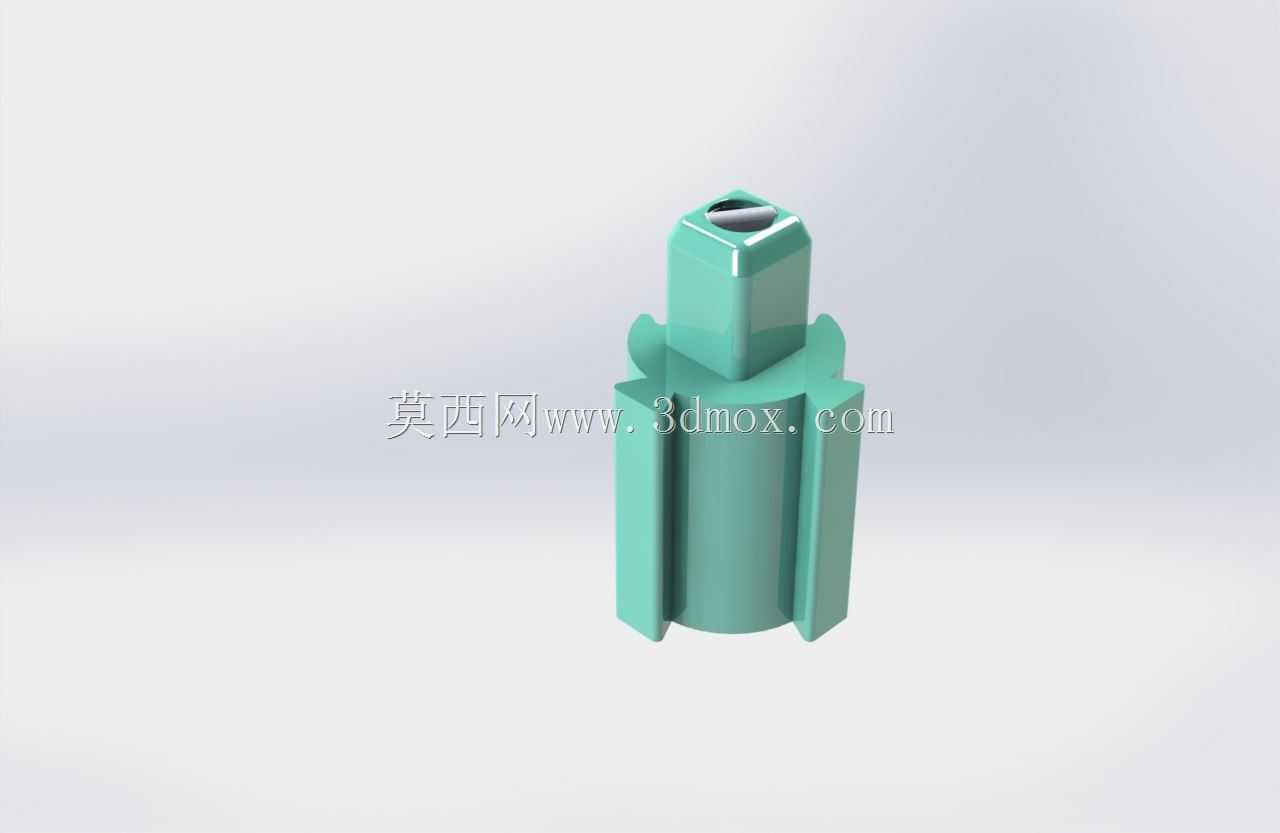

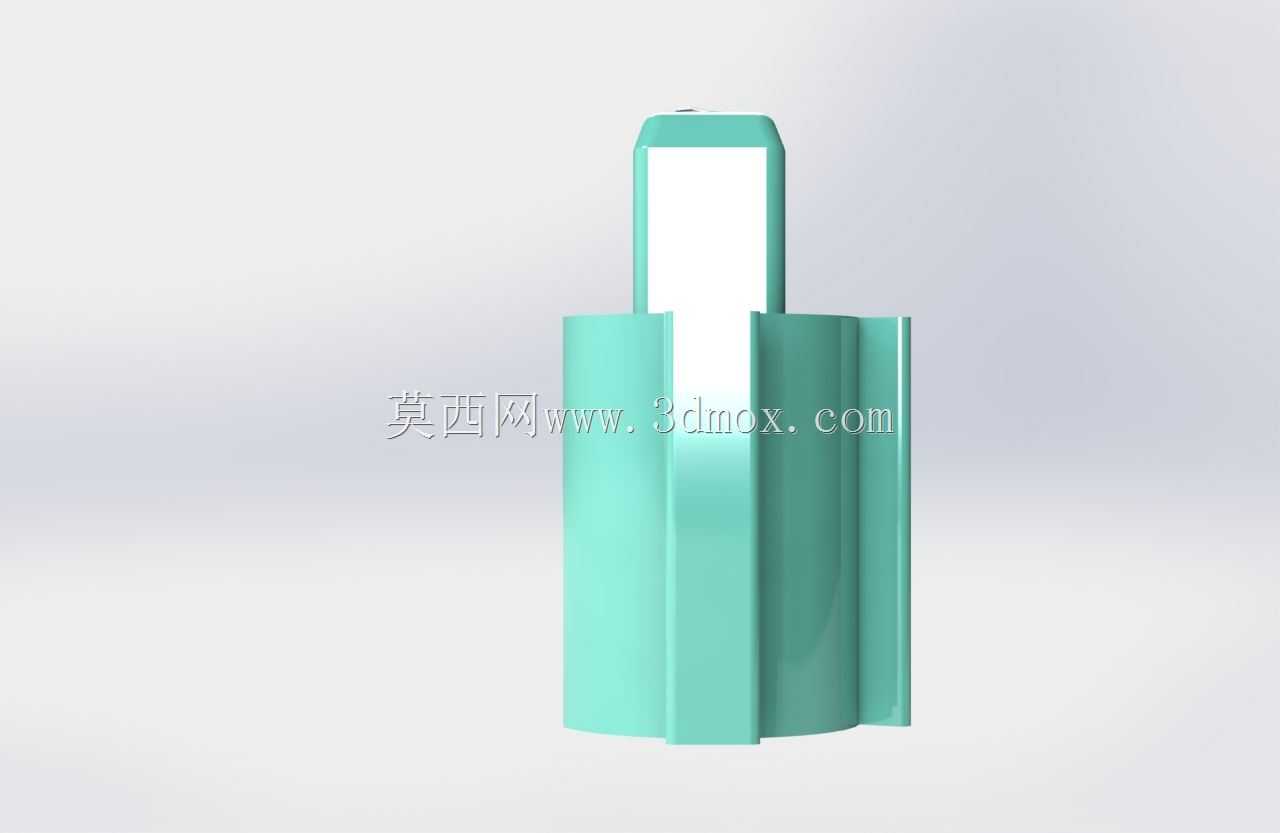

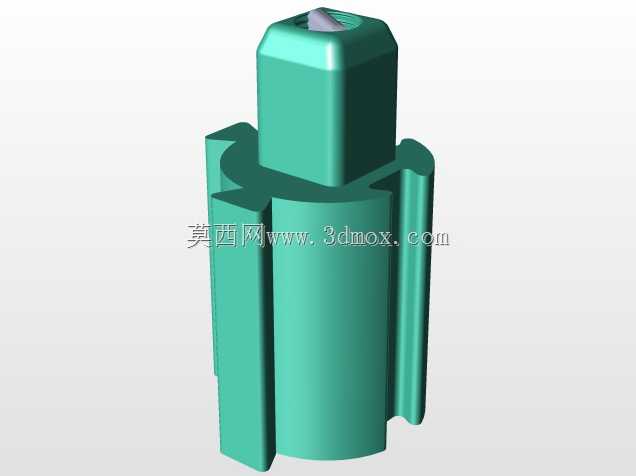

　　从结构设计逻辑来看，这款装置采用了可组合的模块化分体设计思路，没有采用一体式的大块填充结构，而是将填充单元拆分为可互相拼接的独立模块，每个模块的拼接位置都做了对位卡扣与导向槽结构，安装人员可以根据不同马桶水箱的内部轮廓、进水阀与排水阀的安装位置、水箱内的空余空间大小，灵活选择模块的组合数量与拼接形态，避开水箱内的进水浮球、排水提绳、溢流管等活动部件，不会出现传统填充块卡滞浮球导致进水不止、或者阻挡排水阀复位导致长流水的问题。装置主体采用带加强筋的中空壳体结构，在保证足够结构强度、长期泡在水中不会变形塌陷的前提下，尽可能降低自身重量，同时壳体表面做了光滑的圆弧过渡处理，没有容易积留水垢、挂住杂物的锐角与缝隙，日常使用中不会因为杂质附着影响填充体积，也不会对水箱内的塑料配件造成刮擦磨损。

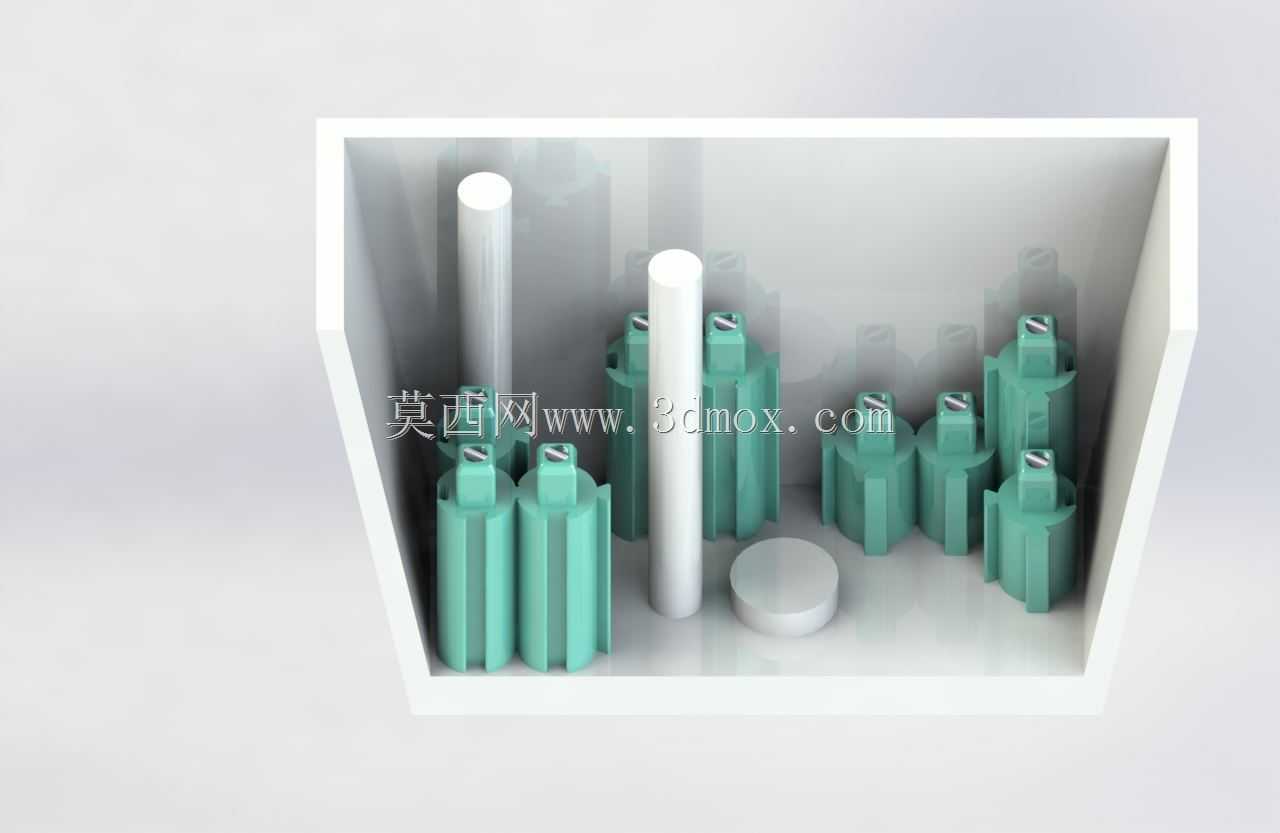

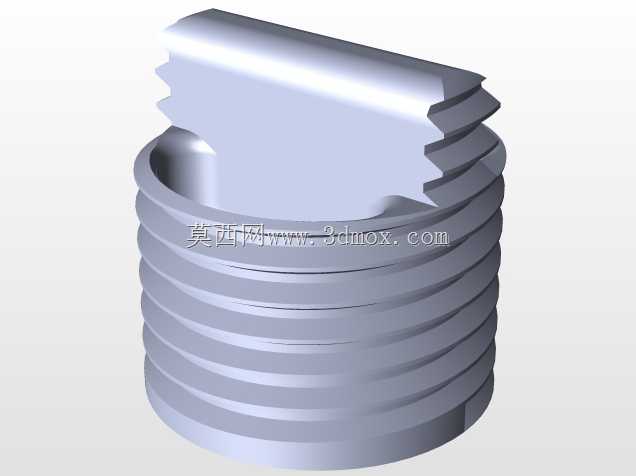

　　装置顶部设计有标准的外螺纹连接接口，可以直接适配市面上绝大多数马桶水箱的进水支路补水管位，不需要额外打孔或者破坏水箱原有结构，安装时只需要根据水箱空余空间拼接好对应数量的填充模块，将顶部接口与补水管路对接，把组合好的模块放置在水箱内的空闲区域即可，不需要对水箱原有结构做任何破坏性改动，普通用户不需要专业工具也能完成安装。从安装边界尺寸来看，单个基础填充模块的长宽尺寸控制在常见马桶水箱内部最小空余间隙的1/2以内，即使是内部结构紧凑、配件布置密集的小户型马桶水箱，也能通过调整模块组合方式找到合适的安装位置，模块组合后的整体高度低于水箱溢流管的最低溢流口高度，不会影响水箱的溢流安全功能，当进水阀出现故障无法止水时，多余的水依然可以从溢流管正常排出，不会出现水箱溢水的问题。

　　在实际使用场景中，这款装置可以根据不同马桶的原有冲水量灵活调整填充体积，对于冲水量在6L以上的大排量老式马桶，可以通过增加模块数量填充更多无效储水空间，将单次冲水量降低到合理区间，对于冲水量本身较小的新型节水马桶，也可以减少模块数量，只填充水箱角落的零散空余空间，在不影响冲洗虹吸力的前提下进一步降低用水量。装置的壳体材料选用耐水浸泡、耐卫浴清洁剂腐蚀的工程塑料，长期在水箱内的潮湿环境中使用不会出现老化脆裂、释放异味的问题，模块之间的拼接卡扣做了防松脱的倒钩结构，即使水箱进水排水过程中出现水流冲击，模块组合体也不会散架移位，不需要定期调整位置。和传统的水箱节水方案相比，这种模块化填充结构不需要改变水箱原有配件的工作参数，也不需要调整进水阀的止水水位，只通过物理填充无效空间的方式实现节水，不会因为水位调整不当导致冲洗力度不足、污物冲不净的问题，同时可以适配几乎所有结构的上按式、侧扳式马桶水箱，不管是家庭住宅的卫生间，还是写字楼、商场、学校等公共区域的公共卫生间，都可以使用这款装置进行节水改造，在不影响使用体验的前提下有效降低马桶的日常用水量。
