拱形带安装耳机械支撑结构练习件

　　日常做结构建模练习时，这类带拱形腔体的安装支撑件是很典型的训练载体，很多工业场景里的管线固定座、设备护罩支撑、小型机架连接座都采用类似的结构逻辑，核心是在有限安装空间内兼顾避让空间与结构强度，同时保证安装点位的定位精度。从实际应用场景来看，这类零件常被用在需要跨接圆形管线、轴类部件的安装位置，拱形的内凹腔体刚好可以容纳穿过的圆柱构件，避免结构干涉，两侧的带孔安装耳则通过螺栓完成与基座的固定，不需要额外做复杂的连接结构，拆装维护都很方便。

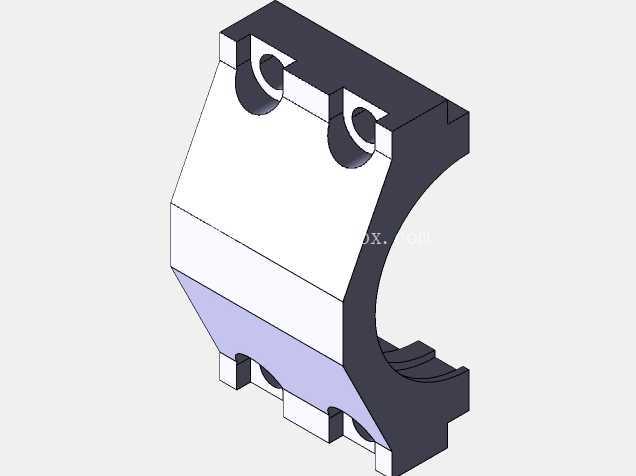

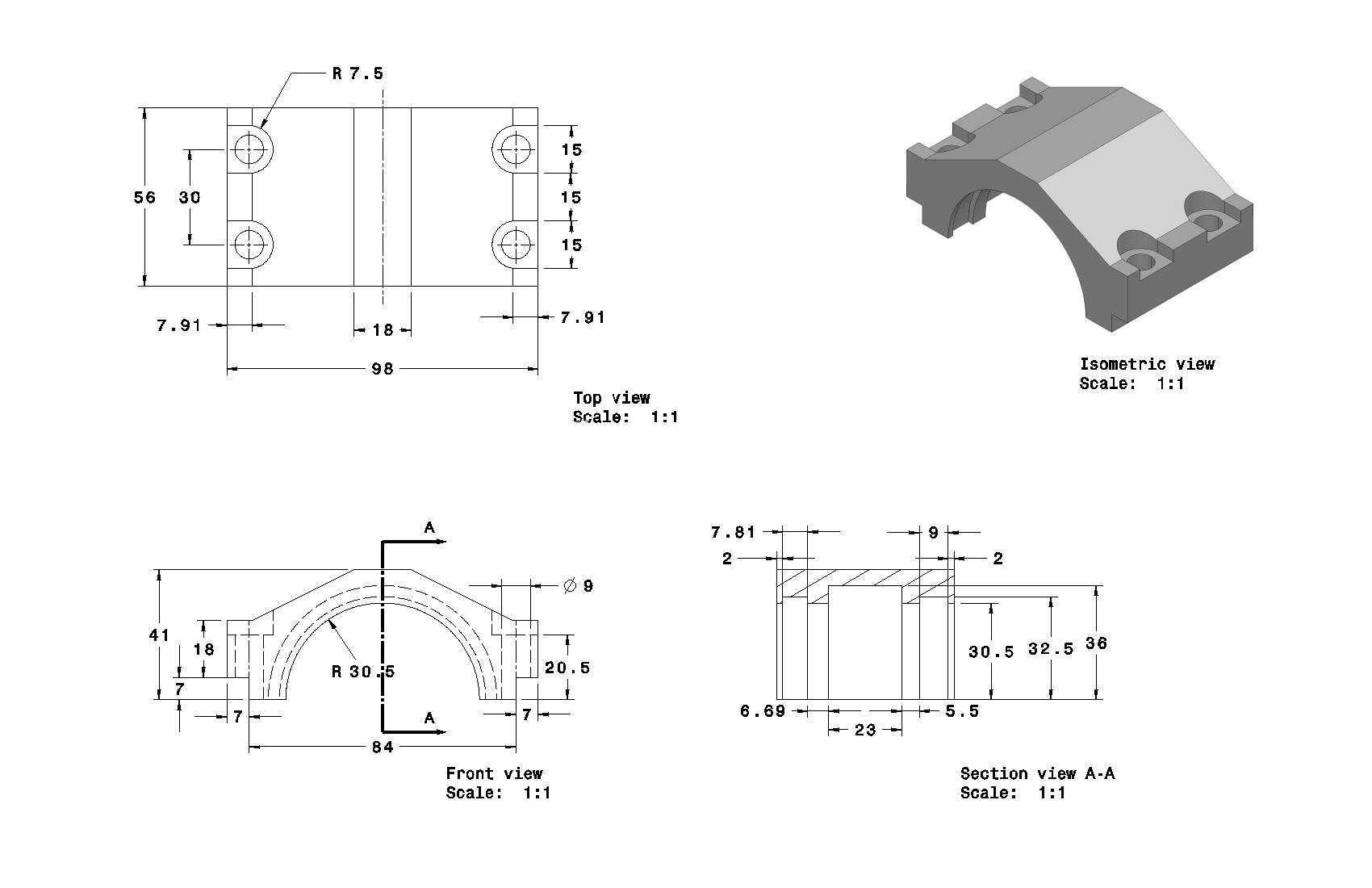

　　从设计思路上看，这个零件首先确定的是拱形腔体的核心尺寸，内圆弧半径30.5，刚好匹配直径61以内的圆形构件穿过，腔体两侧的壁厚做了均匀过渡，最薄处壁厚7，既不会因为壁厚过大造成材料浪费，也不会因为壁厚不足导致受力时出现应力集中断裂的问题。顶部的平面区域做了局部加厚，用来承受上方传递的竖向载荷，两侧的安装耳对称布置，每个耳片上设置两个同轴的安装孔，孔位的中心距严格控制，上下孔的中心距为30，左右两个耳片的外侧间距为98，内侧间距为84，安装时只需要在基座上对应位置打四个匹配的安装孔，就能完成精准定位，不会出现装偏的问题。

　　尺寸边界上，零件总长度方向的尺寸为98，总宽度方向从拱形最外侧到安装耳端面的尺寸可以通过视图标注推算，安装孔的直径为7.5，适配M6或者M7的螺栓紧固件，孔位距离耳片边缘的距离为7.91，这个距离刚好满足螺栓安装时的扳手空间要求，不会出现螺栓拧不进去的情况。从截面结构来看，零件的拱形部分做了等壁厚设计，局部的加强筋隐藏在耳片与拱形主体的连接位置，从剖视图能看到，耳片和主体连接的位置做了圆角过渡，避免直角位置的应力集中，在承受竖向冲击载荷的时候，应力可以顺着圆角均匀分散到整个主体结构上，不会在连接位置出现断裂。

　　实际生产中这类零件如果是小批量制作，常采用铝合金铣削加工，因为结构没有复杂的倒扣，三轴CNC就能完成全部加工工序，不需要做特殊的工装夹具，一次装夹就能完成顶面、孔位、拱形腔体的粗精加工；如果是大批量生产，也可以采用压铸工艺成型，后续只需要对安装孔做少量铰孔加工就能满足装配精度要求。建模过程中需要重点注意几个尺寸的约束：首先是四个安装孔的位置度，必须保证左右对称、上下对齐，否则安装时会出现孔位错位无法装配的问题；其次是拱形内圆弧的同轴度，要保证圆弧面和穿过的轴类/管线件的间隙均匀，避免局部接触造成磨损；最后是各个壁厚的均匀性，尤其是压铸生产时，壁厚不均会导致冷却过程中出现缩孔、变形等缺陷，影响零件的结构强度。

　　这类结构的设计逻辑其实可以延伸到很多实际产品上，比如汽车线束的固定支架、气动管路的管夹支撑、小型设备的地脚连接座，都是在这个基础结构上做局部调整，比如改变拱形的半径适配不同直径的被固定件，调整安装耳的孔位距离适配不同的安装基座，或者在顶部平面增加螺纹孔用来固定上方的其他零部件。做这类练习的时候，不能只照着尺寸把模型画出来，更要理解每个尺寸背后的工程意义，比如孔边距为什么留7.91，为什么内圆弧半径取30.5而不是整数值，壁厚为什么选7而不是更厚或者更薄，这些参数都是结合安装空间、紧固件尺寸、材料强度、加工工艺综合确定的，不是随便标注的数字。

　　从装配关系来看，这个零件安装完成后，拱形腔体和被容纳的构件之间通常会预留0.5-1mm的间隙，避免工作过程中因为热胀冷缩或者振动造成卡滞，安装耳和基座之间可以根据使用场景加装橡胶垫片，起到缓冲减振的作用，螺栓紧固时的扭矩要控制在合理范围，避免因为扭矩过大把耳片压裂，尤其是采用铸铝或者塑料材质的时候，这点尤为重要。如果是用在有腐蚀的环境中，零件表面还可以做阳极氧化或者喷塑处理，提升耐锈蚀能力，延长使用寿命。
