套筒销联轴器传动连接结构设计

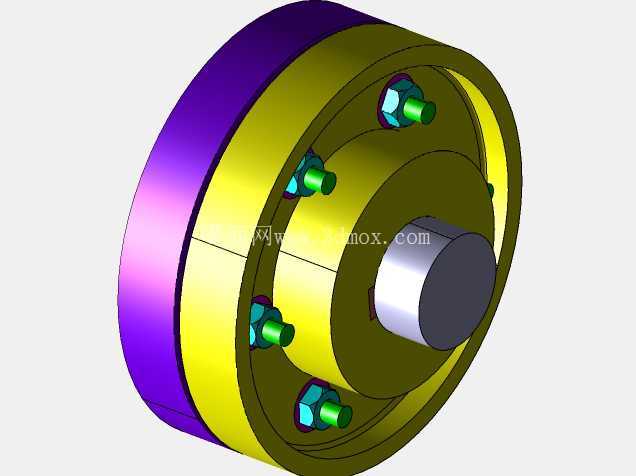

　　在常规中小功率传动系统的轴系布局里，套筒销联轴器的应用场景覆盖了轻工输送线、小型机床进给单元、农用机械辅助传动、小型泵组驱动端等对同轴度要求适中、装拆空间受限的工位，这类场景往往不需要补偿大偏移量的挠性联轴器，也不需要承担重载冲击的刚性凸缘联轴器，套筒销结构刚好能在紧凑安装空间内完成两根轴的端部固连，实现旋转运动与扭矩的稳定传递。从实际使用逻辑来看，这类联轴器的核心功能是通过套在两轴轴端的整体套筒，配合贯穿套筒与轴的销件完成周向固定，相比键连接的套筒联轴器，销连接的加工难度更低，现场装拆不需要额外的拉马工具，只需要敲出销钉即可完成轴系分离，对于需要频繁维护更换易损件的传动工位，能大幅缩短停机检修的时间。

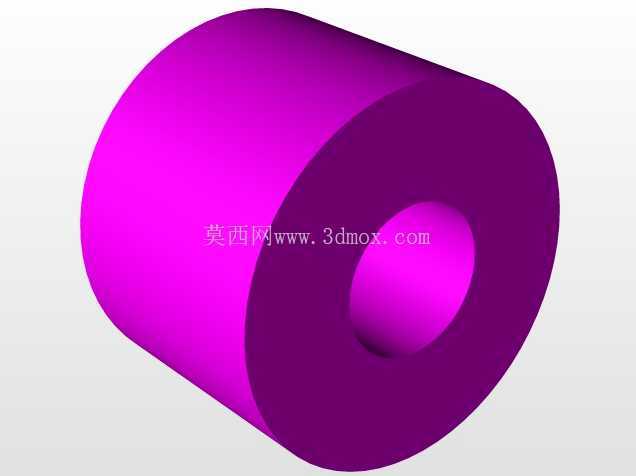

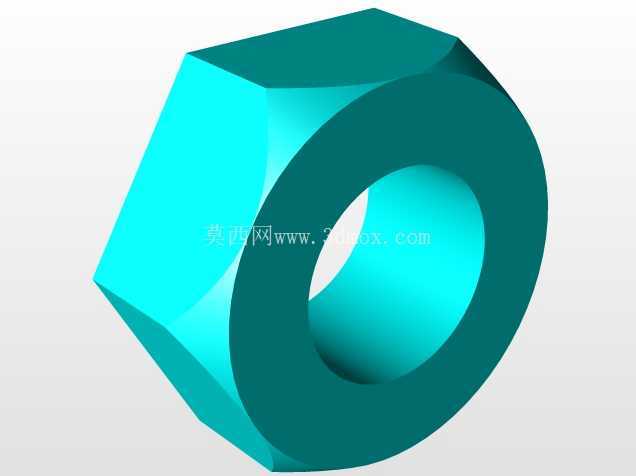

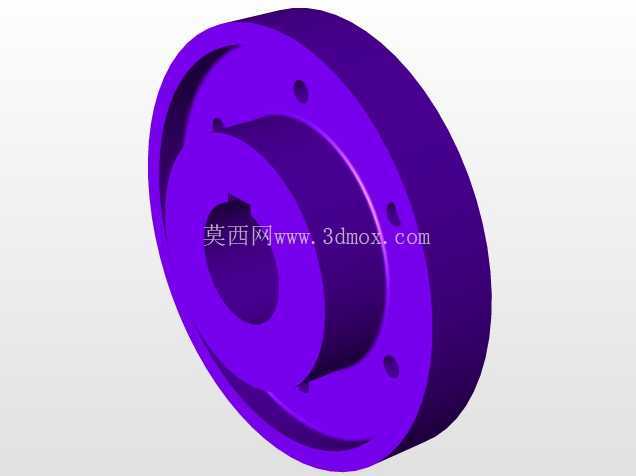

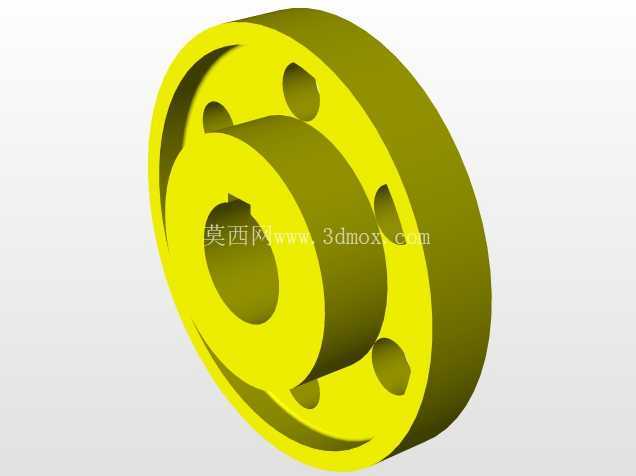

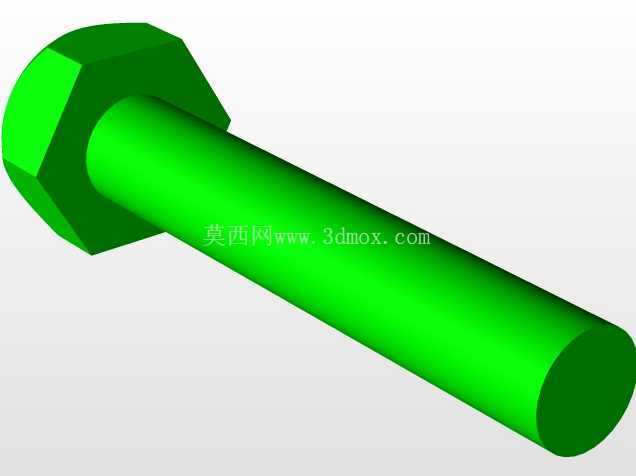

　　设计这类结构的时候，首先要匹配被连接两轴的轴径公差，套筒的内孔要按照过渡配合的公差带加工，保证装配后套筒与轴之间不会出现径向晃动，避免高速旋转时产生偏心振动；销孔的位置要严格对齐两轴的装配基准，销钉选用圆柱销还是圆锥销，要根据实际传递的扭矩大小和装拆频率决定，频繁拆卸的工位优先选用圆锥销，靠锥面的自锁特性保证连接可靠性，不需要反复配做铰孔。外形尺寸上，套筒的外径通常取轴径的1.5到2倍，壁厚要满足扭矩传递下的剪切强度要求，长度要覆盖两轴轴端的插入深度，每端的插入长度不小于轴径的1.2倍，保证足够的接触面积避免轴端压溃；销钉的直径按照剪切强度计算，通常取轴径的0.2到0.25倍，销钉贯穿套筒后两端要做防松处理，避免旋转过程中销钉脱出引发传动故障。

　　安装边界方面，这类联轴器要求两轴的径向偏移量不超过0.05mm，角向偏移不超过0.5度，安装时需要先调整两轴的同轴度，再套入套筒配钻销孔，不允许先固定套筒再强行扳动轴系对齐，否则会在轴系内部产生附加弯矩，加速轴承和销钉的磨损。实际运行过程中，当传递的扭矩超过销钉的剪切极限时，销钉会被剪断实现过载保护，避免后端的传动部件被过大扭矩损坏，这也是这类结构在小型传动系统中被广泛使用的原因之一，不需要额外加装过载保护装置，靠自身结构的失效特性就能实现基础的过载防护。建模过程中要注意套筒内孔与轴的配合面做公差标注，销孔的位置度公差要控制在0.02mm以内，保证装配时销钉能顺利穿入，同时要预留销钉的拆卸空间，避免销钉敲入后被周边结构挡住无法取出。

　　不同于其他挠性联轴器需要弹性元件、紧固件等多个配件，套筒销联轴器的零件只有套筒和销钉两类，加工工序简单，普通车削和钻削设备就能完成加工，制造成本远低于同扭矩等级的其他联轴器，在对成本敏感的民用机械、小型自动化设备里应用占比很高。需要注意的是，这类联轴器不适合高速重载的传动场景，高速旋转时套筒的偏心会引发较大的振动，重载下销钉的剪切失效风险会大幅提升，选型时要根据实际工况的扭矩、转速、安装空间综合判断，不能盲目套用结构。
