钢木镶嵌式弯折楼梯踏板三维设计

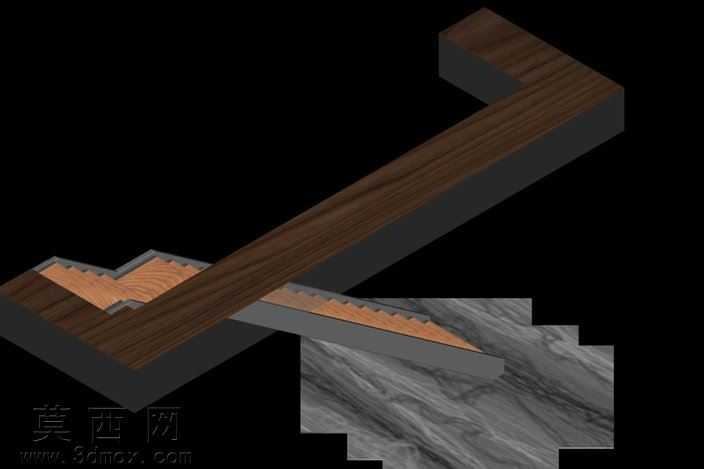

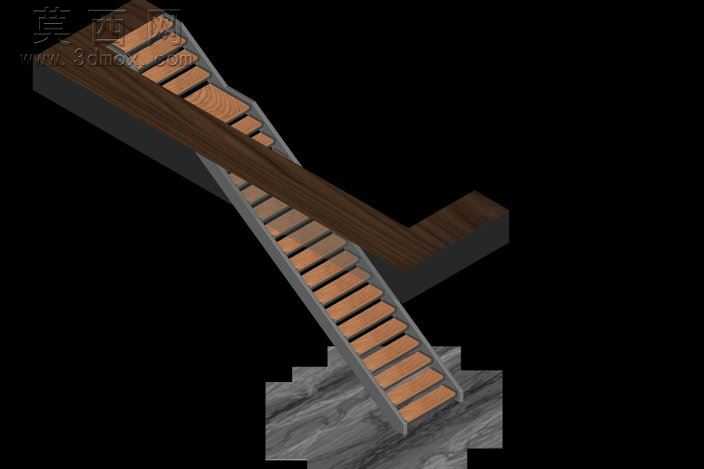

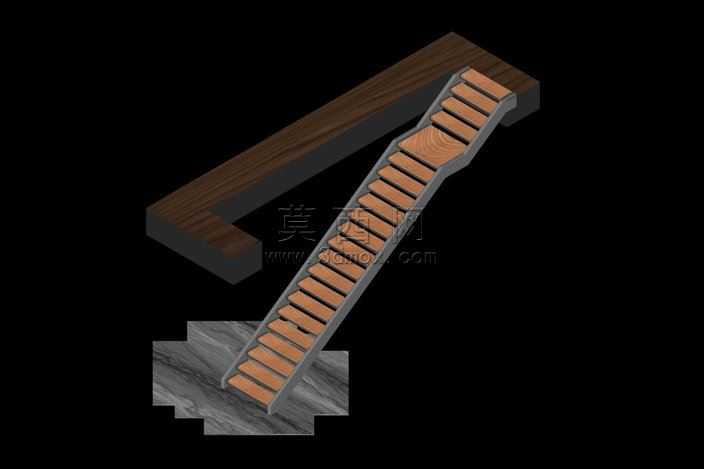

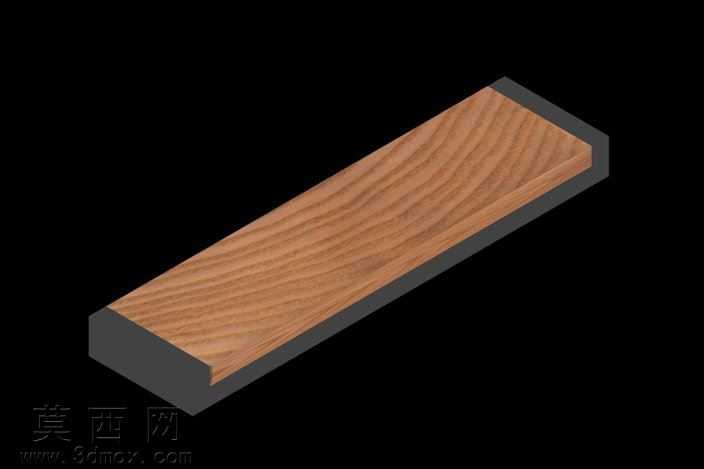

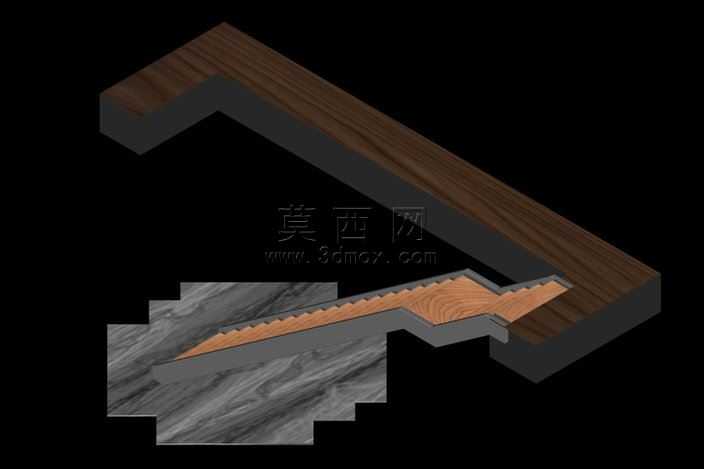

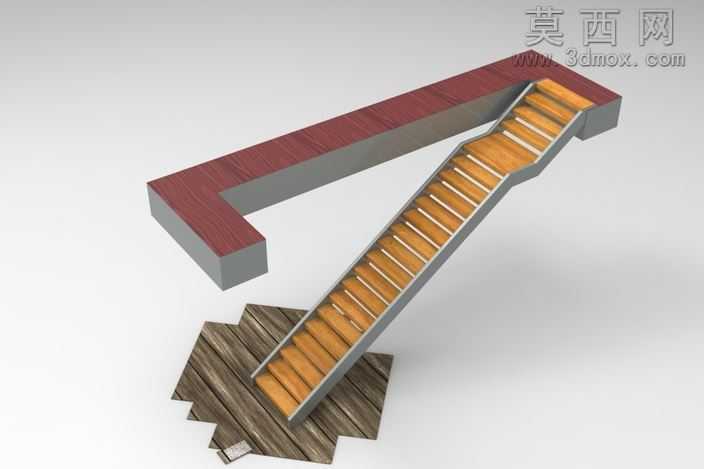

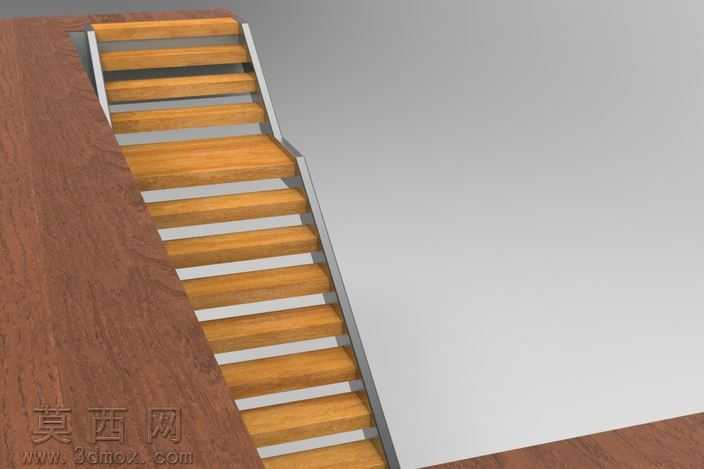

本作品为钢木组合结构的楼梯踏板三维建模成果，建模过程中首先依据楼梯通行的人体工程学参数确定基础尺寸，针对TS12x2规格的型材适配要求，对踏板的弯折弧度、镶嵌槽位进行精准参数化绘制，确保每一级踏步的高度、深度符合建筑通行的安全规范。建模阶段先构建金属支撑框架的主体结构，采用扫掠命令生成带有自然弯折弧度的侧边钢梁，对钢梁与木质踏板的衔接位置做内嵌卡槽设计，卡槽的深度、公差经过反复校准，既保证木质踏板嵌入后的结构稳定性，又避免装配时出现过盈或间隙过大的问题。木质踏板部分采用实体建模绘制阶梯状排布的踏步板，每块踏板的边缘做圆角过渡处理，模拟真实木构件的打磨工艺，同时在踏板与钢梁接触的位置设计定位凸台，与钢梁上的卡槽形成精准的卡扣配合，无需额外紧固件即可实现初步定位。材质渲染环节，金属框架部分赋予哑光深灰色金属材质，添加细微的磨砂纹理模拟钢材表面的喷砂处理效果，调整材质的反射参数让金属质感更贴近真实工业钢材的视觉表现；木质部分则选取深胡桃木纹理贴图，调整纹理的走向与踏板长度方向保持一致，添加自然的木纹色差与细微的凹凸质感，还原实木踏板的温润质感；底部承接结构赋予仿石材纹理材质，模拟楼梯与地面衔接的基座部分。结构设计上采用侧嵌式安装逻辑，金属框架作为主要承重结构承担竖向荷载，木质踏板镶嵌于框架内侧，既保留了木材踩踏时的舒适脚感，又通过金属框架保证了整体结构的承重强度与抗形变能力，弯折段的曲率经过多次调整，确保楼梯上下通行时的动线流畅，不会出现碰头、踏步过窄的问题。整体建模过程严格遵循实际生产的装配逻辑，所有衔接部位的结构都具备实际生产可行性，既可以作为家装楼梯设计的方案参考，也可用于五金构件的结构教学演示，渲染输出时采用深色背景突出模型本身的结构层次，通过多角度打光展现金属与木材两种材质的质感对比，清晰呈现镶嵌结构的装配关系与弯折部位的细节处理。
