TBR20UU开口型直线滑动轴承滑块

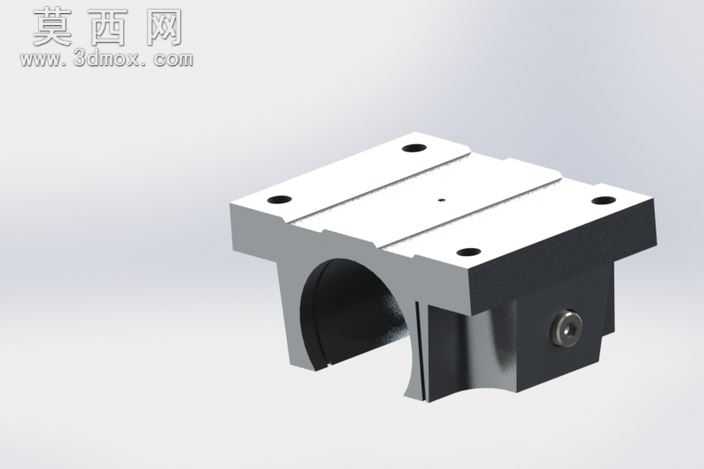

该三维模型为TBR20UU规格的开口型直线轴承滑块，建模过程依托三维参数化设计软件完成，首先从核心功能结构入手进行基准定位，先绘制滑块主体的截面轮廓，通过拉伸、切除等基础特征构建出滑块的基体框架，精准预留出与配套光轴适配的半圆开口型腔，保证型腔的圆弧直径与对应规格光轴的公差匹配，满足直线往复滑动的装配要求。建模过程中对滑块顶部的安装平面做了平整化处理，按照标准安装孔位的间距参数，逐一绘制四个安装沉孔的定位草图，通过拉伸切除生成带沉台的安装孔结构，确保安装时螺栓头部可以完全沉入平面不突出，保证外接部件安装后的贴合平整度。滑块侧部的锁紧调节结构是建模的细节重点，单独绘制了锁紧螺钉的安装螺纹孔，搭配内六角紧定螺钉的独立模型，还原了该类滑块可通过锁紧螺钉调节与光轴配合预紧力的功能结构，同时对滑块的分体拼接结构做了分色处理，上部安装座采用哑光银白金属材质模拟铝合金阳极氧化的表面效果，下部轴承基座采用深灰哑光金属材质模拟轴承钢的质感，侧部紧定螺钉采用高亮金属材质还原标准紧固件的表面光泽。渲染阶段采用柔和的漫反射环境光，搭配弱反光的浅灰色背景，突出滑块的结构轮廓与材质区分，对安装平面、开口型腔的配合面做了轻微的倒角处理，还原实际机加工零件的工艺细节，避免尖锐棱角的失真效果。整个模型严格按照该型号滑块的实际尺寸比例构建，各部分结构的壁厚、孔位间距、圆弧半径都参考实物样本的参数设置，既还原了产品的外观形态，也完整呈现了内部的配合结构与功能设计，可用于线性传动机构的装配模拟、设备布局演示等场景，能够直观展现该类直线滑块在传动系统中的安装形态与功能特点。
