电源变压器安装固定支架组件结构

　　这套装配结构主要面向小功率工频电源变压器的安装固定场景，常见于工业控制机柜、低压配电模组、小型机电设备内部的电源模块安装位，用来解决变压器本体与设备机架之间的刚性连接、隔振限位问题，避免设备运行过程中变压器因自身励磁振动出现移位、接线端子拉扯松脱的故障。从结构组成来看，整套组件由折弯成型的钣金安装座、L型挂装支架、六角锁紧螺栓、底部限位托板几个核心部分构成，没有多余的装饰性结构，所有构型都服务于安装固定的实际功能。

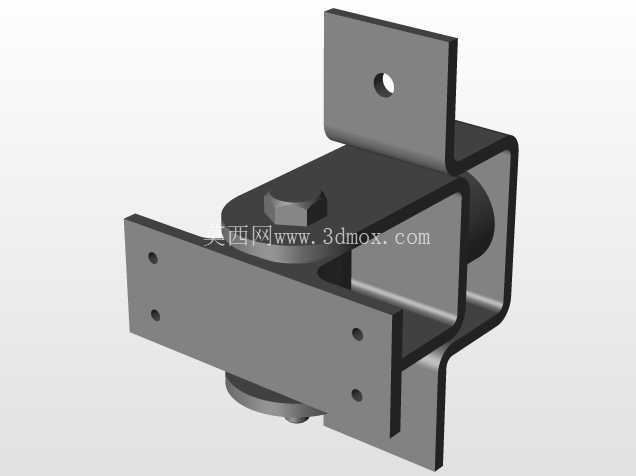

　　设计过程中优先考虑了安装适配性，主安装座采用多面开孔的折弯结构，不同面上的预留孔位对应不同的安装方向：垂直面的两个小孔用于和变压器本体的侧装固定位对接，水平面的单孔用于穿入锁紧螺栓实现支架与变压器本体的预紧，顶部伸出的带孔折边可以直接挂接在机柜内部的C型安装梁上，也可以通过螺栓固定在设备的水平安装基板上，适配正装、侧装、挂装三种常见的机柜内部安装方式，减少现场安装时的二次改孔工作量。

　　从安装边界尺寸来看，整套组件装配完成后，横向最大宽度控制在常规小型电源变压器的安装间距范围内，不会超出变压器本体的投影宽度，避免和相邻安装的断路器、接线端子排等元器件产生空间干涉；垂直方向的高度预留了足够的螺栓锁紧操作空间，顶部挂装折边的开孔位置距离安装座底面的尺寸，匹配标准机柜安装梁的层间距公差，安装时不需要额外垫高或者切削调整。结构细节上，所有钣金件的折弯处都做了等半径的圆角处理，避免锐边割伤安装人员的手部，也防止接线过程中划伤导线绝缘层；螺栓选用标准六角头规格，和市面上常用的套筒、开口扳手尺寸完全匹配，现场维护拆装不需要专用工具；底部的托板结构刚好托住变压器本体的下沿，即使长期运行后螺栓出现轻微松动，托板也能兜住变压器本体，不会出现直接坠落的风险。

　　实际应用中，这套结构可以适配不同功率等级的同安装尺寸电源变压器，不需要针对单个型号重新设计安装支架，对于设备厂的结构设计人员来说，可以直接调用这套装配结构完成电源模块的安装布局设计，缩短整机的结构开发周期；对于设备维护人员来说，统一的安装尺寸也能减少备件储备的种类，现场更换变压器时不需要重新加工安装孔位，大幅缩短故障停机的维护时间。设计时还考虑了振动工况下的可靠性，支架的折弯板材厚度选用了常规电气安装件的标准厚度，既不会因为板材过薄导致长期振动后出现变形下垂，也不会因为板材过厚增加不必要的材料成本和整体重量；各个连接孔位的孔径比配合螺栓的公称直径大出合理的安装公差范围，允许安装时存在小幅的位置偏差，降低零件加工的精度要求，控制整体的加工制造成本。整套装配结构没有复杂的曲面或者特殊加工特征，所有钣金件都可以通过常规的激光切割、数控折弯工艺完成加工，紧固件都是市面上容易采购的标准件，不需要开模定制，非常适合小批量设备生产时的快速打样和批量加工，也方便后期维护时的零件替换。
