台虎钳核心传动丝杆结构设计展示

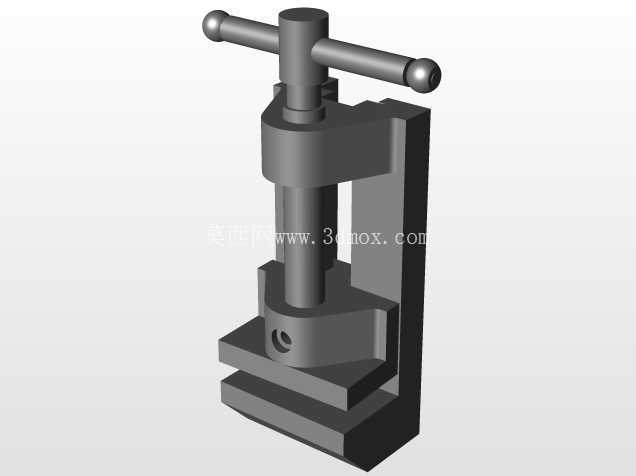

　　在机加工车间的日常作业里，台虎钳是每台钳台旁不可或缺的基础工装，承担着绝大多数中小型工件的装夹定位任务，无论是钳工划线、錾削、锯切、锉修，还是小型零件的钻孔、攻丝、装配修整，都需要依靠台虎钳提供稳定可靠的夹紧力，避免工件在加工过程中出现位移、颤动，进而保障加工精度与操作安全。本次展示的核心部件，是台虎钳实现夹紧动作的关键传动丝杆，它的结构设计直接决定了台虎钳的夹紧行程、传力效率与操作手感。

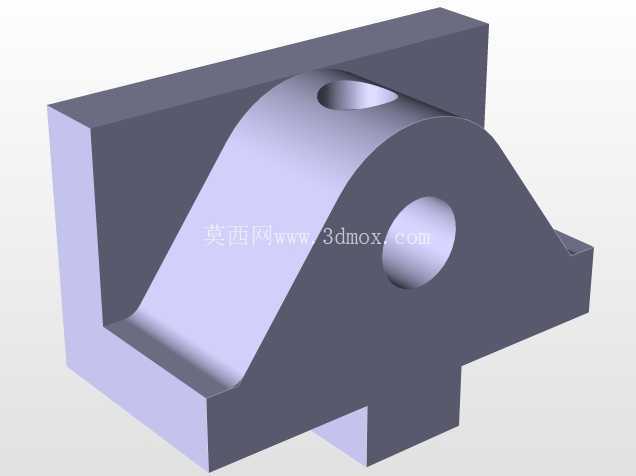

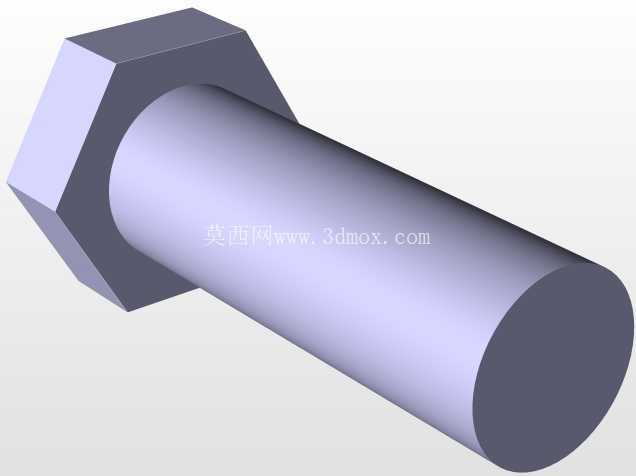

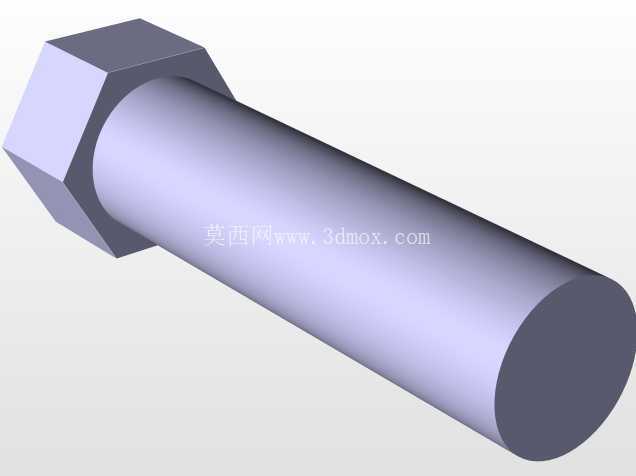

　　从实际功能逻辑来看，台虎钳的丝杆需要同时承受轴向的夹紧推力与开合过程中的周向扭矩，因此在结构设计上做了多段阶梯式的轴径变化：最左端的细轴段是与活动钳身配合的连接端，通过轴肩定位与销孔固定，带动活动钳身沿导轨方向做直线往复运动，实现钳口的开合动作；相邻的两道环形轴肩，是丝杆的行程限位结构，当钳口张开到最大行程时，轴肩会与固定钳身的端盖接触，避免丝杆旋出脱落，同时也能在夹紧时传递部分轴向反力，降低螺纹段的受力负荷。中间的长光轴段是丝杆的主体支撑段，装配时穿过固定钳身的导向铜套，为丝杆的旋转提供径向支撑，减少长轴旋转时的挠曲变形，保证活动钳身移动的直线度，避免钳口出现上下翘动、左右偏摆的问题，保障装夹时上下钳口的平行度。右端的粗轴段是丝杆的操作端，上面加工有径向的通孔，用来穿设加力杆，操作人员通过转动加力杆带动丝杆旋转，利用螺纹副的传动将周向扭矩转化为轴向的夹紧推力，实现工件的压紧固定；轴端的小圆孔是防脱定位孔，装配时装入卡销或钢珠，避免加力杆在操作过程中从孔内滑出，提升操作的安全性。

　　从安装边界来看，这款丝杆的总长需要匹配对应规格台虎钳的钳身长度，最大张开行程由丝杆的螺纹有效长度决定，各段轴径的尺寸公差需要与固定钳身的导向孔、活动钳身的连接孔做间隙配合，既保证旋转动作顺畅无卡滞，又要控制配合间隙在合理范围内，避免活动钳身出现过大的窜动余量。在实际选型适配时，需要注意丝杆的轴肩间距要与钳身内部的安装腔尺寸匹配，操作端的轴径要与钳身端盖的通孔尺寸适配，否则会出现装配后行程不足、旋转卡涩甚至无法装配的问题。

　　从设计思路层面，这种多阶梯轴的结构摒弃了等直径丝杆的设计缺陷，通过不同轴段的功能分区，让受力集中的螺纹段、支撑段、连接段各自承担对应载荷，避免应力集中在单一轴段上，有效提升了丝杆的整体使用寿命。同时光轴段与铜套的配合结构，相比全螺纹丝杆直接与铸铁钳身摩擦的结构，能大幅降低旋转阻力，减少丝杆的磨损，长期使用后仅需更换铜套即可恢复配合精度，降低了设备的维护成本。在实际加工场景中，不同规格的台虎钳对应不同直径的丝杆，大规格台虎钳的丝杆会采用更大的轴径与更粗的牙型，来传递更大的夹紧力，满足重型工件的装夹需求，而小型台虎钳的丝杆则会做轻量化设计，兼顾操作的轻便性。

　　很多一线钳工在日常维护台虎钳时，都会重点检查丝杆的磨损情况，尤其是螺纹段的牙型磨损、光轴段的拉伤、轴肩的崩裂问题，这些问题都会直接影响台虎钳的装夹稳定性，而这款丝杆的结构设计充分考虑了车间实际使用中的磨损场景，将易磨损的支撑部位设计为可更换的铜套配合结构，受力最大的螺纹段采用更高的硬度处理，能有效应对车间内多粉尘、多切削液的恶劣使用环境，减少日常维护的频次。
