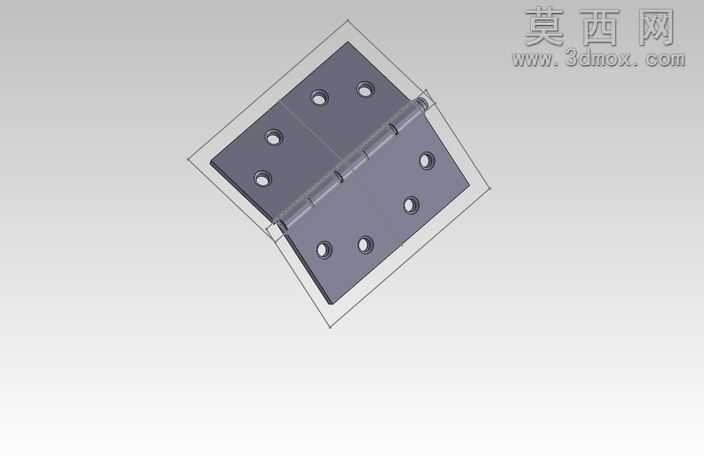

平开式合页门铰链三维结构设计

本作品为平开式门铰链三维结构模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循五金配件实际生产的尺寸规范，从基础草图绘制开始，先绘制单片合页板的轮廓草图，通过拉伸凸台命令生成合页板的基础实体，再对合页板上的安装孔位进行精准定位，采用拉伸切除命令生成均匀分布的沉头安装孔，确保孔位间距、孔径尺寸符合常规门体安装的通用标准，避免后续装配出现干涉问题。中间的铰接转轴部分，先绘制转轴的圆柱轮廓，通过旋转凸台命令生成转轴实体，再对两片合页板的铰接卷边部分进行卷圆特征建模，确保卷边的内径与转轴外径形成合理的间隙配合，既保证铰链转动时的顺滑度，又不会出现晃动松脱的情况。材质设置上，合页主体赋予哑光冷轧钢材质，调整材质的粗糙度、金属度参数，还原普通钢制合页的真实质感，转轴部分适当调整材质光泽度，模拟长期转动摩擦后的表面质感。渲染阶段采用柔和的环境光搭配定向补光，突出合页板的平面平整度与铰接部位的结构细节，多角度展示铰链的开合转动逻辑。设计过程中重点考量铰链的受力结构，合页板的厚度设置兼顾结构强度与材料成本，安装孔的排布方式适配多数室内门、柜体门的安装需求，铰接部位的间隙设计预留了润滑脂的填充空间，可有效降低长期使用的磨损，延长配件使用寿命。整体模型结构完整，无多余特征、无破面，所有可动部件的装配关系准确，可直接用于装配验证、工程图导出以及3D打印样件制作，能够为门窗五金配件的设计优化、安装演示提供直观的三维参考。
