钢制阻尼可调式门窗合页铰链三维结构设计

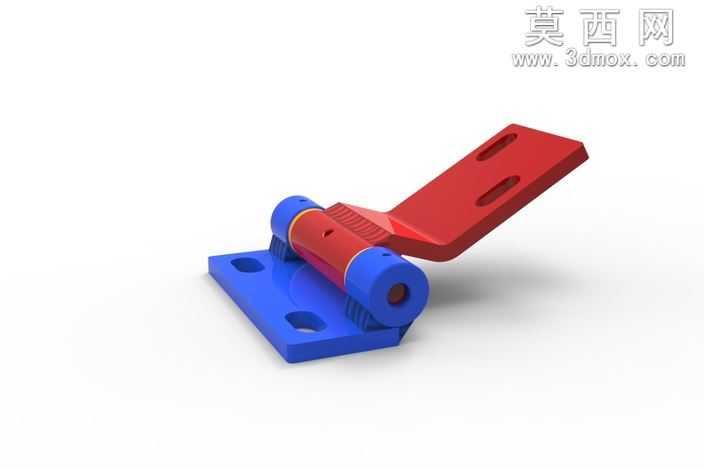

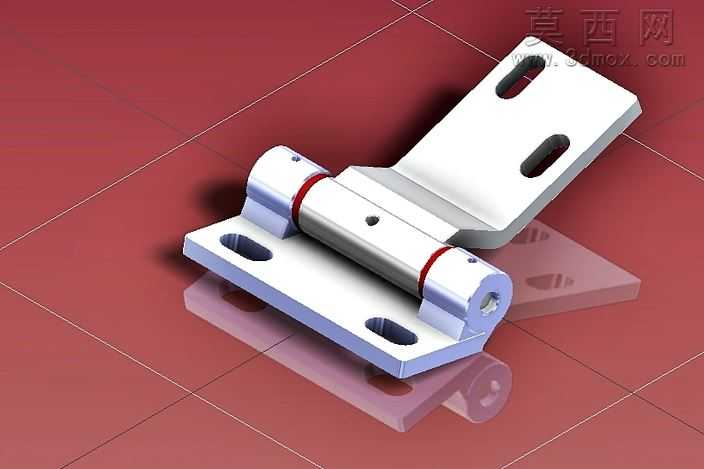

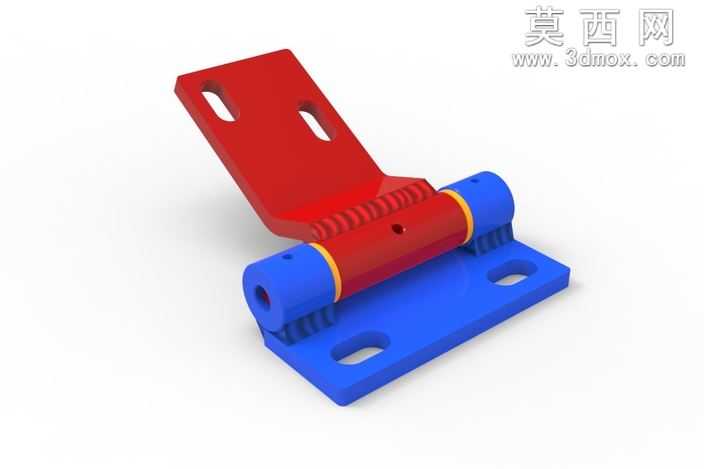

本作品为钢制阻尼铰链的三维参数化建模成果，建模过程严格遵循机械五金件的设计规范，先从核心转动副结构入手，精准绘制转轴、阻尼衬套、复位弹簧的基础草绘轮廓，通过拉伸、旋转、切除等基础建模命令生成各核心零件的基础实体，再针对安装板的腰型安装孔、转轴端部的限位卡槽、页片边缘的倒角去毛刺结构进行细节特征完善，确保每一处结构尺寸都符合门窗五金件的实际装配公差要求。整体装配阶段采用自下而上的装配逻辑，先将转轴与阻尼衬套完成同轴配合，添加阻尼摩擦的配合参数模拟实际开合的阻尼手感，再依次装配两侧的安装页片、内置复位弹簧、端部限位卡簧，对转动副添加角度限位配合，限制铰链的开合角度在0至110度区间，完全匹配常规门窗、小型机柜门的开合使用需求。材质渲染阶段针对钢制零件的特性，为所有结构件赋予哑光冷轧钢材质，调整金属粗糙度参数还原真实五金件的磨砂质感，对转轴的配合接触面做轻微的抛光质感区分，内置弹簧采用弹簧钢的亮面金属材质，通过场景打光突出零件的结构层次感，清晰展现铰链内部的阻尼结构与外部安装结构的衔接关系。设计过程中重点考量了铰链的实际使用场景，两侧安装板的腰型孔设计预留了安装调节余量，可适配安装时的位置公差补偿，内置的阻尼结构可让门扇在开合过程中任意角度悬停，避免门扇快速闭合产生撞击噪音，页片与转轴的衔接处做了加强筋结构处理，提升铰链整体的承重能力，可满足常规室内门、小型设备柜门的承重使用要求，整体模型结构完整，各零件间无干涉问题，可直接用于五金件结构验证、产品渲染展示以及相关机械设计教学参考使用。
