AL6061材质三夹连接件结构设计

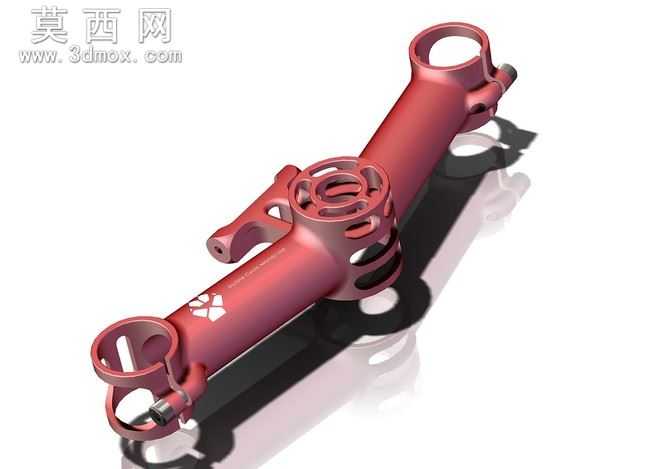

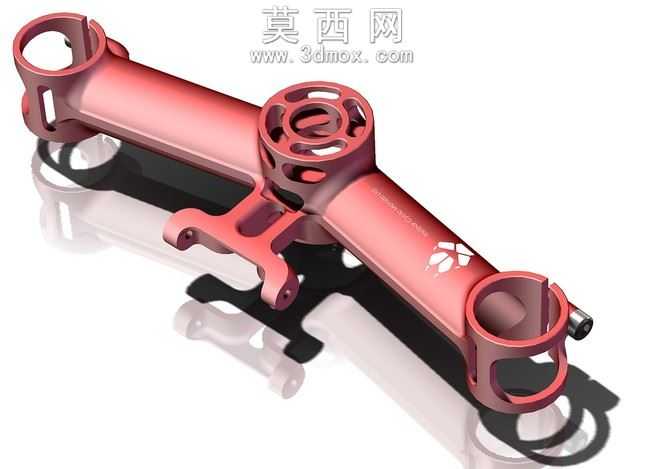

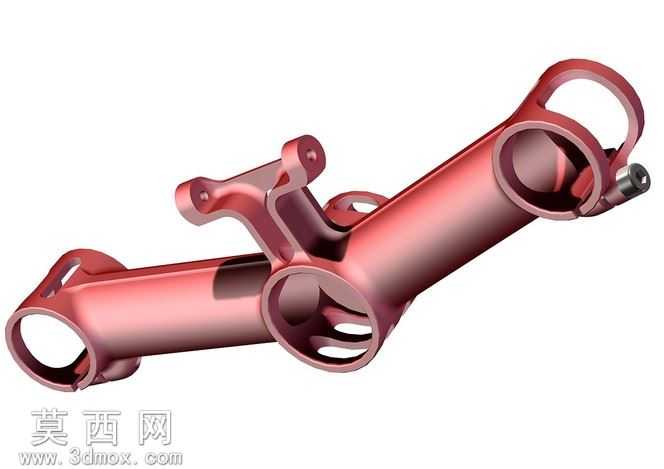

本作品为夹持类连接件的三维建模设计，建模阶段采用参数化特征建模逻辑，首先梳理构件的功能需求：该三夹结构需实现多管路或杆件的同步夹持定位，同时附带侧装固定位用于附属部件安装，因此建模时先绘制主体管状基体的中心轴线，以轴线为基准生成三段同轴度精准的空心筒状主体，筒壁厚度根据AL6061铝合金的材料力学性能设定，兼顾轻量化与结构强度。主体结构完成后，在中段筒身位置延伸出对称的双耳安装支座，支座上预留装配孔位，孔位的位置度公差在建模时通过几何约束严格控制，保证后续装配的适配性；在筒身端部设计带锁紧结构的夹持环，环身开设弹性变形槽，配合M8螺丝的锁紧位实现夹持直径的微调，适配不同外径的被夹持杆件。材质编辑阶段，为模型赋予AL6061铝合金的材质属性，还原阳极氧化后的红铜色金属质感，调整材质的粗糙度、金属度参数，模拟真实铝合金零件表面的细微磨砂质感，同时在边角位置添加轻微的倒角高光效果，还原机加工零件的工艺特征。渲染阶段采用三点布光方案，主光源从侧上方投射，突出构件的管状结构轮廓与安装支座的立体形态，补光弱化阴影区域的死黑问题，环境光添加微弱的环境反射，让金属表面呈现自然的环境映照效果，清晰展现各部分的结构衔接关系。设计过程中重点考量零件的实用性：主体筒身的内孔做了轻微的导入倒角，方便被夹持杆件的插入；弹性槽的宽度与深度经过反复调整，保证锁紧时的形变量在铝合金的弹性变形范围内，避免长期使用出现塑性变形失效；侧装支座的位置避开了夹持锁紧时的应力集中区域，保证整体结构的受力均匀，不含M8螺丝的单体质量控制在515g，在满足结构强度的前提下尽可能实现轻量化，适配多场景的夹持安装需求。
