对开式轴承支撑座机械结构设计

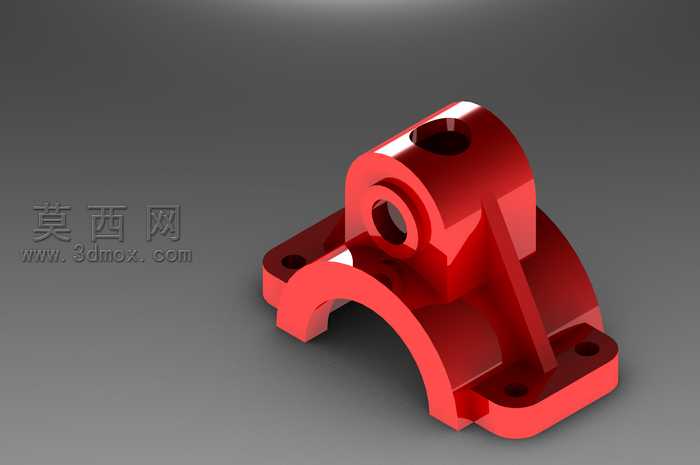

本作品为对开式轴承支撑座的三维设计成果，建模阶段采用SolidWorks完成全参数化特征构建，首先绘制底座安装法兰的二维草图，通过拉伸特征生成带安装孔的底座基体，安装孔采用沉孔设计适配内六角圆柱头螺钉，保证安装后螺钉头不突出底座平面，避免与周边部件产生干涉。随后构建上半部分的轴承容纳腔体，采用半圆弧拉伸特征形成轴承外圈的贴合面，圆弧直径与适配轴承的外圈尺寸保持严格公差配合，确保轴承安装后无径向窜动。在腔体上方设计注油孔与定位凸台结构，注油孔贯穿腔体壁用于后期轴承润滑油脂的加注，定位凸台用于安装轴承端盖，实现轴承的轴向定位。上下两部分的连接通过两侧的凸缘结构实现，凸缘上预留螺栓过孔，可通过螺栓将上下半座锁紧，抱紧轴承外圈，这种对开式结构无需拆卸轴端其他部件即可完成轴承的安装与更换，大幅降低设备维护难度。建模过程中对所有棱边添加了R2-R5的铸造圆角，既符合金属铸造的工艺要求，避免应力集中导致的部件断裂，也让整体外观更流畅。渲染阶段采用红色金属烤漆材质，调整材质的反射率与粗糙度参数，模拟工业铸件喷涂后的真实质感，添加环境HDR贴图提供柔和的漫反射光照，在部件边缘生成自然的高光效果，清晰展现结构的轮廓与曲面过渡。结构设计上重点强化了筋板布局，在轴承腔体与底座法兰之间添加三角形加强筋，提升整体结构的刚性，减少轴系运转时支撑座的形变，保证轴承旋转的同轴度。底座的安装面设置了0.5mm的凸台加工余量，可通过后期铣削保证安装平面的平面度，避免安装时出现翘曲影响支撑精度。整个设计围绕轴承旋转支撑的核心功能展开，兼顾了结构强度、安装便利性与工艺可行性，可直接用于小型传动设备的轴系支撑场景。
