电源变压器矩形安装上壳结构件

　　这款电源变压器上壳是配套小功率工频电源变压器使用的外部防护结构件，日常多应用在工业控制板卡供电模块、小型工控设备内置电源、民用小家电内置供电单元这类场景中，核心作用是包裹变压器内部的铁芯与绕组组件，避免装配、运维过程中异物触碰绕组造成绝缘破损，同时为变压器整体提供安装定位基准，也能在一定程度上阻隔绕组工作产生的电磁辐射向外扩散，减少对周边敏感电路的干扰。

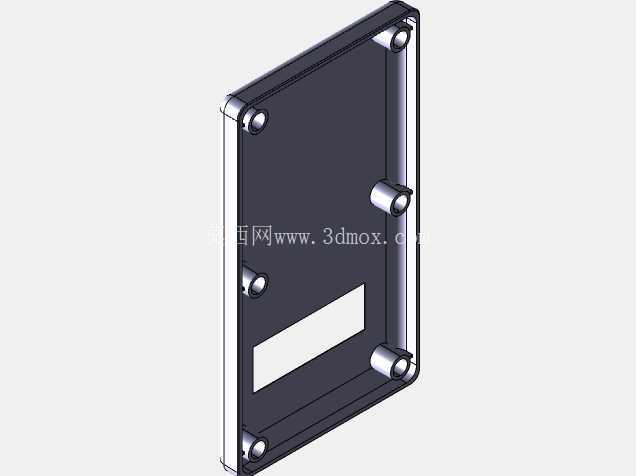

　　从结构设计逻辑来看，整个壳体采用矩形薄壳构型，整体轮廓匹配对应功率变压器的铁芯叠片外形，壳体边缘做了翻边强化处理，薄板材成型后不会因为日常装配受力出现边缘变形，翻边的高度刚好匹配下壳的扣合位，装配时不需要额外做对位调整就能快速对齐。壳体上分布的六处带通孔的圆柱凸台是核心安装定位结构，其中四角的凸台高度一致，是壳体与设备安装面之间的支撑柱，通孔内径适配常用的M3自攻螺丝或者铜柱安装规格，凸台根部做了圆角过渡，避免板材冲压或者注塑成型时出现应力集中导致的开裂问题；壳体侧边分布的两处短凸台，是用来和变压器下壳做锁合固定的点位，凸台的端面做了沉台设计，锁合螺丝的头部可以完全沉入沉台内，不会突出壳体表面影响后续的设备内部装配。

　　壳体中部开设的矩形镂空窗口，是预留的接线位或者铭牌粘贴位，窗口的边缘同样做了小翻边处理，一方面强化窗口区域的壳体刚度，避免窗口位置受外力出现凹陷变形，另一方面翻边形成的光滑面不会刮伤穿过窗口的导线绝缘层，实际装配时，变压器的输入输出引线可以从这个窗口穿出，直接对接设备内部的供电电路，不需要额外在壳体上开孔走线，减少了装配工序。

　　从安装边界来看，这款壳体的整体长宽尺寸适配常规41*31mm规格的小型EI型电源变压器，壳体整体厚度控制在6mm以内，安装孔位的中心距严格匹配行业通用的小型变压器安装孔距标准，不需要对原有设备的变压器安装位做任何修改就能直接替换原有壳体。壳体的内表面做了浅槽设计，刚好可以卡住变压器铁芯的边缘，装配时铁芯推入壳体内就不会出现横向窜动，不需要额外点胶固定就能实现铁芯与壳体的相对定位，能有效提升装配效率。

　　在实际使用场景中，这类上壳搭配对应的下壳组成完整的变压器防护外壳后，能让变压器整体的绝缘等级提升一个层级，即使设备内部出现少量金属碎屑掉落，也不会直接搭在绕组上造成短路故障；壳体表面的平整区域可以直接丝印变压器的参数标识，不需要额外粘贴铭牌，减少了生产环节的物料种类。设计时特意将所有安装凸台的高度做了统一公差控制，安装后壳体与安装面之间的间隙保持在1.2mm左右，既可以预留一定的散热空间，让变压器工作时产生的热量能通过间隙向外散出，也不会因为间隙过大导致变压器装配后出现晃动。

　　不同于市面上常见的卡扣式变压器外壳，这款壳体采用螺丝锁合的固定方式，在需要返修更换绕组的时候，可以直接拆下锁合螺丝打开壳体，不需要暴力破坏卡扣结构，返修后壳体还能重复使用，能有效降低售后维护的成本。壳体的所有外角都做了R0.5的圆角处理，装配作业时不会划伤操作人员的手部，也不会刮坏设备内部的其他线材绝缘层，细节处理完全符合电气设备结构件的安全设计要求。
