电力设备配套用弧形槽锚固件结构设计

项目分类:变压器/电感器 发布时间:2024-12-26 ID:870374
  • 电力设备配套用弧形槽锚固件结构设计

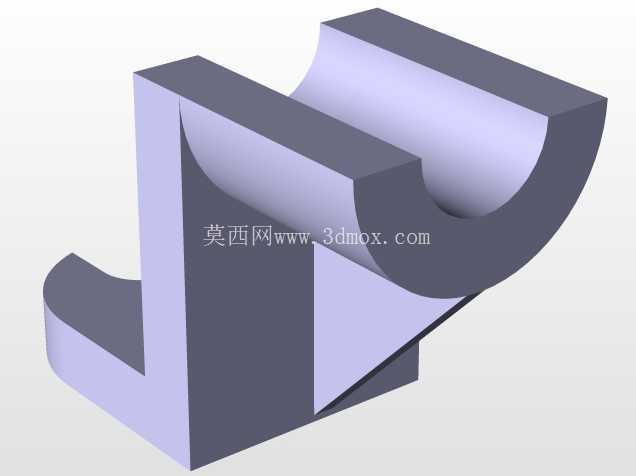

  在输变电配套设备的安装作业场景里,这类带弧形卡槽的锚支架是电源变压器装配环节里负责定位与承载的核心小结构件,日常作业中常被用来固定变压器的圆形引线套管、外接汇流排或者配套的绝缘支撑柱,避免设备运行过程中受振动、外力拉扯出现部件移位,影响电气间隙与绝缘安全距离。从结构形态来看,整个零件采用L型承载基体设计,垂直立面作为主要的受力支撑面,底部伸出的水平折边用来和安装基面贴合锁附,立面上方加工出的半圆弧开口槽是核心的功能匹配面,圆弧的曲率完全贴合待固定圆柱件的外径,装配时圆柱件卡入槽内后,可通过配套的抱箍或者压块完成锁紧,不需要额外做周向定位,就能保证被固定件的同轴度符合安装要求。

  在斜向加强筋的设计上,没有采用常规的直角三角筋结构,而是顺着圆弧槽的受力方向做了切角处理,筋板的斜边从圆弧槽的下沿一直延伸到水平折边的根部,既可以抵消圆弧槽位置受径向载荷时产生的弯矩,避免垂直立面和水平折边的连接处出现应力集中断裂,也能减少零件的整体重量,同时给注塑或者压铸成型时的材料流动留出合理空间,降低成型缺陷出现的概率。实际选型适配的时候,要先确认待固定圆柱件的外径和圆弧槽的内径公差配合,通常这类锚支架的圆弧槽会采用H8的公差带,和被固定件之间保留0.1-0.2mm的装配间隙,方便安装时的对位调整,不会因为加工误差出现卡滞装不进去的情况。

  安装边界方面,水平折边上预留的两个安装孔中心距是固定值,孔位采用沉头设计,锁附后螺栓头不会突出折边表面,保证整个支架和安装基面完全贴合,不会出现安装倾斜的问题;垂直立面的厚度要根据承载重量核算,常规适配10kV级电源变压器的锚支架,立面厚度不低于6mm,水平折边的厚度和立面保持一致,加强筋的厚度取壁厚的0.8倍,避免厚薄差异过大导致成型时出现缩痕。从实际使用场景的受力情况分析,这类锚支架除了承受被固定件的静态重力,还要考虑变压器运行时的电磁振动、户外安装时的风载荷以及短时短路电动力带来的冲击,所以在结构的转角位置都做了R2的圆角过渡,不会出现尖锐的应力集中点,长期受交变载荷作用也不容易出现疲劳裂纹。

  设计建模的时候,圆弧槽的中心高度要和变压器上对应安装位的中心高度保持一致,偏差控制在±0.5mm以内,否则装配后会出现被固定件倾斜,导致相邻部件的电气距离不足,留下安全隐患。另外,零件的所有外露棱边都做了C0.5的倒角处理,既可以去除加工毛刺,避免安装时划伤操作人员或者线缆绝缘层,也能在做表面防腐处理的时候,让涂层更好地附着在棱边位置,不会因为棱边过于尖锐出现涂层脱落、生锈的问题。在和其他配件的适配性上,这个锚支架的圆弧槽开口方向可以根据实际安装需求调整,不需要改动整体的安装孔位,就能适配不同走线方向的套管固定,通用性较强,能减少同类型安装场景下的零件种类,降低备件储备的成本。
