双槽带轮式电源变压绕线导轮结构

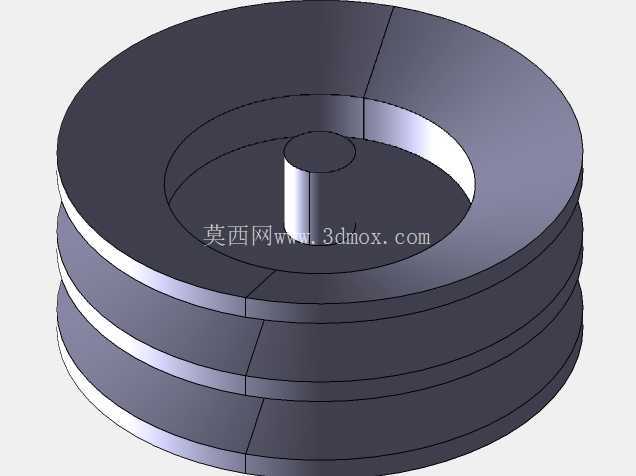

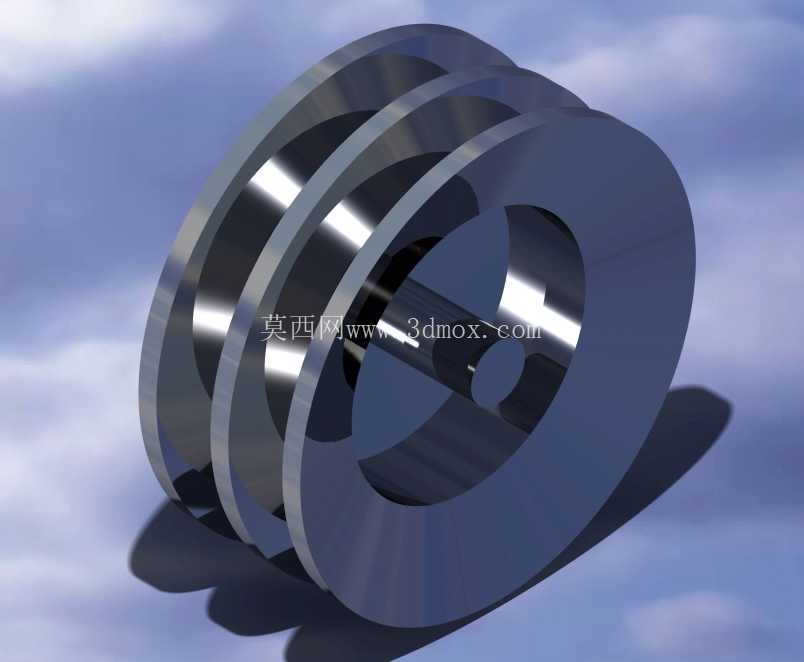

　　在电源变压器的自动化绕线生产工序里，这类双槽金属导轮是穿设漆包线、稳定走线张力的核心配套部件，并非最终成品变压器本体，很多刚接触绕线设备调试的工程师容易把它和皮带传动的带轮混淆，实际它的工作面是直接和漆包线的绝缘层接触，槽型的加工精度直接决定绕线过程中漆包线会不会出现刮漆、跳线、排线不齐的问题。从结构上看，轮体采用整体金属切削加工成型，两个平行的环形走线槽深度一致，槽壁的过渡圆角做了钝化处理，不会因为尖锐棱边割破漆包线的聚酯绝缘层，中间的轮毂通孔是和绕线机的导轮安装轴配合的，安装时需要保证轮体的径向跳动量控制在0.02mm以内，不然高速走线的时候会出现线体抖动，直接影响变压器线圈的排线紧密程度，最终导致变压器绕组的直流电阻偏差超出设计允许范围。

　　设计这类导轮的时候，首先要匹配对应绕线设备的走线速度，常规小型电源变压器绕线时的走线速度在每秒3-8米区间，轮体的材质选用耐磨的金属材料，表面做抛光处理降低摩擦系数，避免长时间运行后槽面出现磨痕刮伤线体；两个槽的间距是根据变压器线圈的分层绕线工艺确定的，双槽设计可以同时走两根不同线径的漆包线，适配多股并绕的变压器绕组生产需求，不用在绕线过程中频繁更换导轮，能有效减少工序换型的调试时间。安装边界上，轮体的轴向总厚度要和绕线机导轮支架的安装间隙匹配，轮毂的通孔公差采用H7级精度，和安装轴采用间隙配合，保证轮体转动灵活无卡滞，同时轴向要加限位挡圈，避免轮体在高速转动时出现轴向窜动，导致漆包线脱离线槽。

　　实际生产场景里，这类导轮除了用在电源变压器的绕线设备上，也可以适配小型电感线圈、继电器线圈的绕制工序，不同的应用场景只需要调整线槽的宽度和深度，比如绕制0.1mm以下的细漆包线时，线槽的表面粗糙度要达到Ra0.8以下，防止细漆包线被槽面的微观凸起拉断；绕制1mm以上的粗漆包线时，要适当增加槽壁的厚度，避免粗线的张力导致槽口变形。很多绕线设备在长期使用后出现绕线质量问题，往往不是绕线机的主轴控制问题，而是这类导轮的槽面出现磨损、或者安装同轴度超差导致的，日常设备维护时需要定期检查导轮的转动顺滑度和槽面的磨损情况，及时更换磨损超差的导轮，才能保证变压器绕组的绕制质量稳定。

　　从建模逻辑上看，这个结构的建模重点是保证两个环形槽的同轴度，以及槽壁圆角的均匀过渡，建模时先绘制轮体的回转截面草图，通过回转命令生成基础轮体，再对槽口的棱边做等半径圆角处理，最后加工出中间的安装通孔，整个建模过程要注意各特征的参数关联，方便后续根据不同的绕线工艺需求调整槽宽、槽深、轮体外径等参数，不需要重新绘制整个草图，能提高结构改型的效率。轮体的外径设计是根据走线的包角确定的，包角太小会导致漆包线和轮面的接触面积不足，走线时容易出现打滑，张力控制不稳定，包角太大会增加轮体的整体尺寸，占用绕线机的安装空间，常规设计里包角控制在120度到150度之间，对应的轮体外径就能满足大部分小型电源变压器的绕线需求。
