汽车油路连接密封垫片结构设计

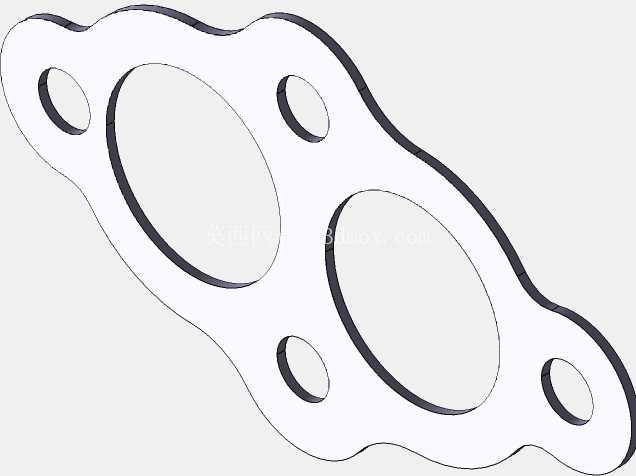

　　在汽车燃油供给、润滑系统的管路对接场景中，这类异形密封垫片是解决结合面渗漏问题的核心零件，日常做整车管路装配、售后维保换件时，经常会接触到同结构的密封元件。不同于常规圆形平垫片，这个垫片的轮廓完全匹配对应双联油路接口的法兰安装面，两个大尺寸通孔正好对应两条并行油路的通流截面，周围分布的四个小孔则是适配法兰螺栓的穿装定位位，安装时不需要额外做对位标记，顺着螺栓孔穿入就能精准对齐油路，不会出现通流孔错位遮挡油道的问题，能有效降低现场装配的对位难度，减少新手装配时的错装概率。

　　从结构设计逻辑来看，垫片整体采用等厚度的薄板结构，厚度取值需要匹配结合面的平面度公差、螺栓预紧后的压缩量要求，材质选用耐油纤维压制板材，这类材质的压缩回弹率刚好适配汽车运行时的温度交变、振动工况，既可以在螺栓预紧力下填充法兰结合面的微观凹凸缺陷，阻断燃油、机油的渗漏路径，又不会因为长期压缩出现过度蠕变导致密封失效。做三维结构建模的时候，首先要锁定对接法兰的安装边界：两个主油孔的中心距必须和法兰端的油道中心距完全一致，偏差控制在0.1mm以内，否则装配后会出现油道通流面积减小、局部节流压降过大的问题；四个安装孔的位置度公差要匹配法兰螺栓的分布圆尺寸，孔径比螺栓公称直径大0.2-0.3mm，既保证安装时的顺利穿装，又不会因为间隙过大导致垫片在预紧时发生移位。

　　垫片的外轮廓设计做了随形优化，沿着两个主油孔和安装孔的外边缘做平滑过渡，没有多余的外伸结构，既可以控制垫片的材料消耗，又能避免安装时和周边的管路、线束发生干涉，在发动机舱这种布置空间非常紧凑的场景下，这种紧凑的随形轮廓能减少周边零件的避让设计工作量。实际应用中，这类垫片主要用在汽车燃油泵与油路歧管的结合面、机油滤清器底座与缸体的对接面，工作时要长期接触汽油、机油等油类介质，同时承受-40℃到120℃的温度交变，以及发动机运行带来的持续振动，所以建模时除了结构尺寸的匹配，还要考虑材质的耐油耐温特性对应的结构冗余，比如垫片的边缘没有尖锐的直角，避免冲压加工时出现微裂纹，导致后期受油液浸泡、温度变化后出现开裂渗漏。

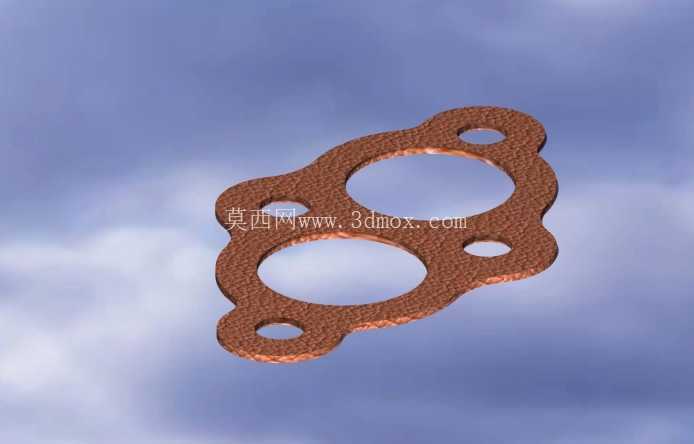

　　很多刚入行的结构设计人员做这类密封件的时候，容易只关注孔位的对齐，忽略垫片安装后的压缩比控制，实际上这类非金属密封垫片的有效压缩比要控制在15%-25%区间，压缩量不足会导致密封比压不够出现渗漏，压缩量过大则会导致垫片材料被压溃，失去回弹补偿能力，所以在做三维数模的时候，垫片的厚度尺寸要结合法兰面的粗糙度、螺栓的预紧力矩、材质的硬度参数综合确定，不能直接照搬同规格圆形垫片的厚度参数。另外，垫片表面的纹理结构是压制过程中形成的均匀粗糙面，这种微观粗糙结构在预紧后可以更好地填充法兰面的微观不平度，比光滑平面的密封效果更好，建模时不需要还原微观的纹理细节，但要在数模的技术要求里明确表面粗糙度的对应范围，给后续的加工制造提供明确依据。在做安装边界校核的时候，还要考虑螺栓预紧时的垫片受力分布，四个安装孔的位置尽量均匀分布在两个主油孔的周边，保证每个螺栓压紧时，垫片整个密封面的比压分布均匀，不会出现局部压力不足、局部压力过大压溃垫片的问题，这个垫片的孔位分布正好对应双联法兰的螺栓布置，两个主油孔的周围都有对应的螺栓压紧点，密封带的压力连续性很好，能有效避免油液从两个油孔之间的间隙渗漏。
