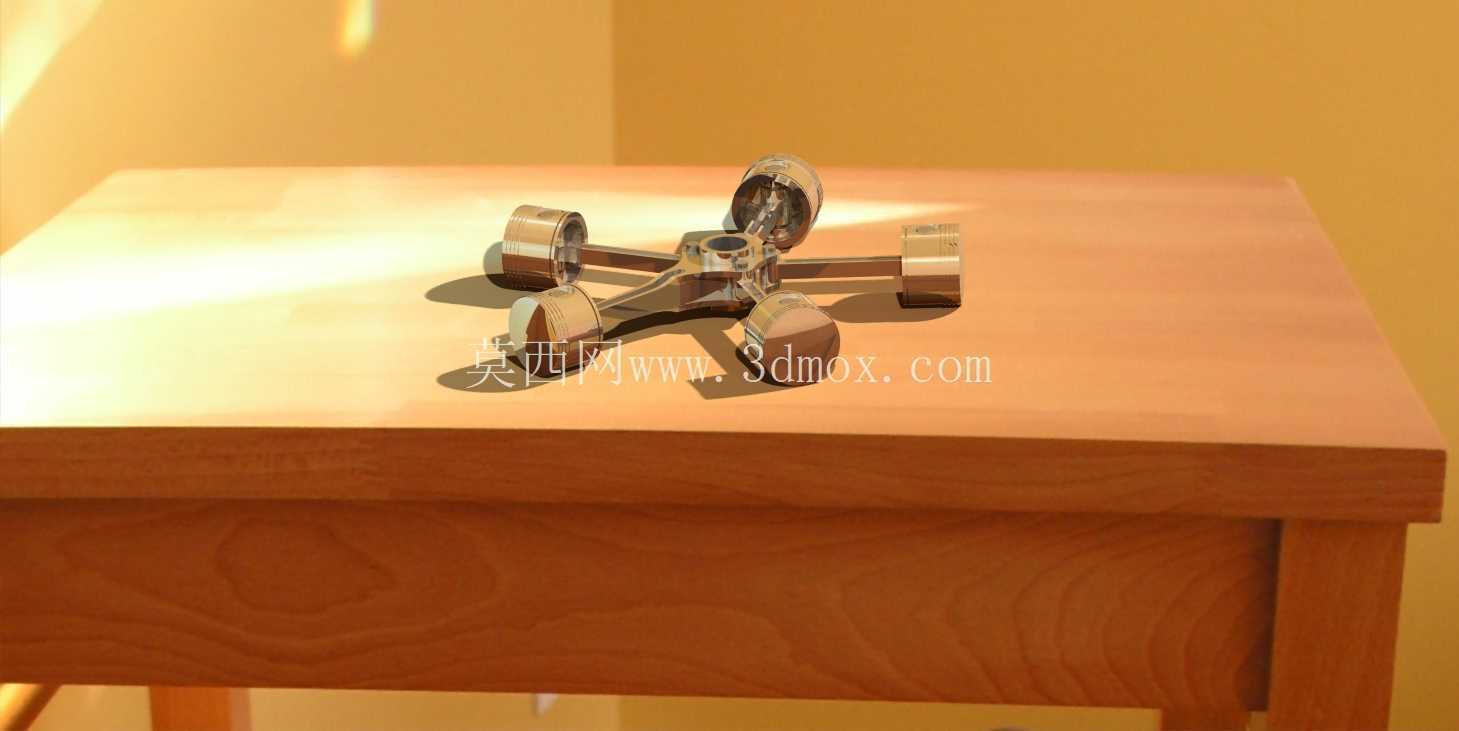

教学用星形发动机核心组件结构设计

　　在航空活塞动力、小型轻型通航设备以及早期螺旋桨飞行器的动力系统搭建中，星形排布的发动机组件始终是绕不开的经典结构形式，这类组件凭借周向均匀的气缸排布逻辑，能在有限的径向空间内实现更多气缸的集成，相比直列、V型排布的同排量动力单元，其曲轴长度更短，整机轴向尺寸可以压缩得更为紧凑，同时周向均匀的做功脉冲能让动力输出的平顺性得到天然提升，不需要额外加装大质量的平衡轴就能抵消大部分往复惯性力，这也是早年航空活塞发动机大量采用该结构的核心原因。

　　这套组件的设计完全围绕教学演示场景展开，没有做量产机型上的复杂密封、散热鳍片、附件机匣等冗余结构，把核心的曲柄连杆联动、活塞往复运动、动力输出路径全部做了外露式的结构呈现，能让学习者直观看到每一个气缸的活塞如何通过连杆将往复推力传递到中心曲柄，再转化为曲轴的旋转扭矩输出，整个运动过程没有遮挡，非常适合在CATIA软件环境下做运动仿真演示，帮助初学者理解径向活塞发动机的基本工作逻辑。

　　从结构设计思路来看，这套组件首先确定了中心曲柄的回转半径，这个参数直接决定了整套组件的径向安装边界，所有气缸的中心轴线都交汇于曲轴的回转中心，每根连杆的大头端都铰接在曲柄销上，小头端与对应气缸内的活塞铰接，周向排布的气缸夹角完全均等，保证每一个活塞到达上止点、下止点的时间间隔均匀，避免出现运动干涉或者惯性力失衡的问题。设计过程中特意简化了活塞环、气门机构、点火组件等附属结构，只保留核心的运动传递部件，一方面降低了建模过程中的特征复杂度，让初学者能快速拆解每一个零件的建模逻辑，从回转体特征、拉伸切除到装配约束的添加，都能顺着结构逻辑一步步完成；另一方面也避免了细碎零件在运动仿真过程中出现约束报错、运动干涉的问题，能顺畅演示整个曲轴转动带动所有活塞做规律往复运动的完整过程。

　　从安装边界来看，这套组件所有零件都围绕中心曲轴做周向对称布置，最大外轮廓由各个气缸的外端面决定，轴向尺寸仅覆盖曲柄、连杆、活塞的装配厚度，没有额外的外伸安装结构，不管是导入教学课件做结构拆解演示，还是3D打印出来做实体教学模型，都不需要预留过大的安装空间，周向对称的结构也让组件的重心完全落在曲轴轴线上，做运动演示时不会出现偏心振动的问题。在实际教学应用中，这套组件可以作为活塞发动机结构入门的第一个实操建模案例，学习者可以先从单个气缸的活塞、连杆零件建模入手，掌握基本的草图绘制、特征建模方法，再通过圆周阵列的方式快速完成所有气缸组件的排布，最后添加装配约束完成整体装配，后续还可以基于这个基础模型，逐步添加气门、凸轮盘、散热结构等部件，拓展成完整的星形发动机模型，整个学习路径符合从简到繁的认知规律，能帮初学者快速建立径向动力组件的空间结构认知，理解多缸往复式动力单元的动力传递逻辑，避免对着二维图纸无法想象空间运动关系的问题。不同于量产发动机组件需要考虑的强度冗余、热变形补偿、密封性能等工程化要求，这套教学用组件的所有配合面都做了适当的间隙放大，零件之间的装配关系简单明了，没有复杂的过盈配合、密封槽、定位销等工艺结构，学习者不需要掌握复杂的机械加工工艺知识就能完成整个模型的搭建与装配，把学习重点完全放在结构原理与运动逻辑的理解上，非常适合机械类专业低年级学生、三维建模初学者做结构练习与原理验证使用。
