带安装底座的弧形支撑座结构设计

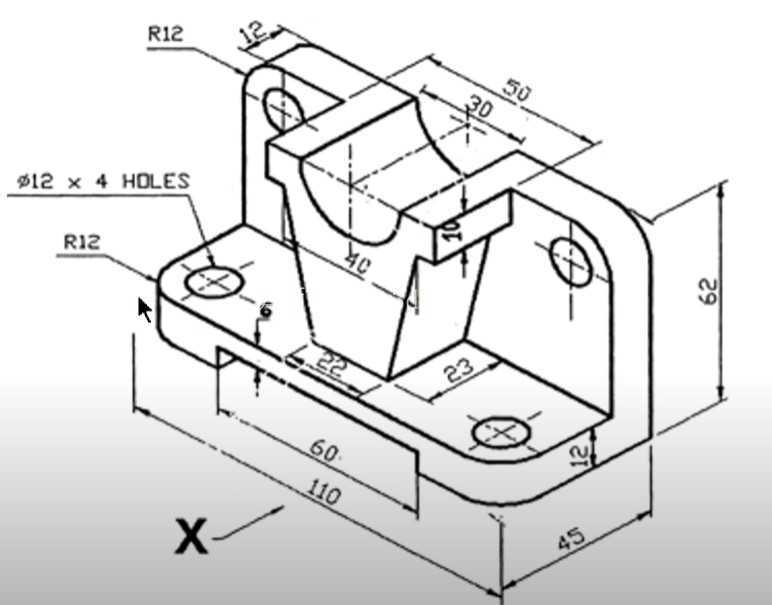

　　在工业传动、小型动力单元配套的支撑结构场景中，这类带弧形承托面的支座构件，主要承担轴类、筒类零部件的径向定位与载荷传递作用，常见于小型动力传输工位、工装夹具定位模块、轻工设备的传动支撑环节，区别于标准型材拼接的支座，一体铸造成型后机加工的该类构件，能在紧凑安装空间内实现更高的连接刚性，减少装配累计误差。从结构功能来看，底部的矩形安装底板设置了三个沉头安装孔，孔位分布避开了上部支撑结构的应力传导路径，安装时可通过内六角螺栓将构件整体固定在设备基板或型材架上，沉孔设计能让螺栓头部完全没入底板平面，不会突出底面影响安装贴合度，底板边缘做了小尺寸倒角处理，既避免机加工后的锐边划损安装基面，也能在装配时起到导向作用，降低孔位对中的操作难度。

　　上部的弧形承托面是核心功能区域，圆弧半径匹配被支撑的轴类或筒类零件外径，承托面两侧设置了带通孔的立式连接耳，可通过压紧件穿过耳孔将被支撑零件锁紧在弧形面上，防止设备运行过程中被支撑件出现径向窜动或周向转动；承托面与底板之间设置了两道加强筋结构，筋板厚度与立式耳板厚度保持一致，既避免壁厚差异过大导致铸造环节出现缩孔缺陷，也能让上部承受的径向载荷通过筋板均匀分散到底板的整个安装平面，减少局部应力集中导致的构件变形。

　　设计过程中，首先需要根据被支撑零件的外径确定弧形承托面的曲率半径，预留0.1-0.2mm的装配间隙，避免过盈配合导致装配困难，同时要保证承托面的圆弧圆心与底板安装平面的平行度公差控制在0.05mm以内，防止被支撑的轴类零件安装后出现倾斜，影响传动同轴度。安装孔的位置尺寸需要匹配常用设备基板的预留孔位规格，三个孔呈非对称分布，能起到防呆作用，避免装配时出现方向装反的问题；立式连接耳的通孔中心高度需要结合被支撑零件的中心高要求确定，保证被支撑件安装后与相邻传动部件的中心高一致，减少联轴器等连接件的偏心载荷。

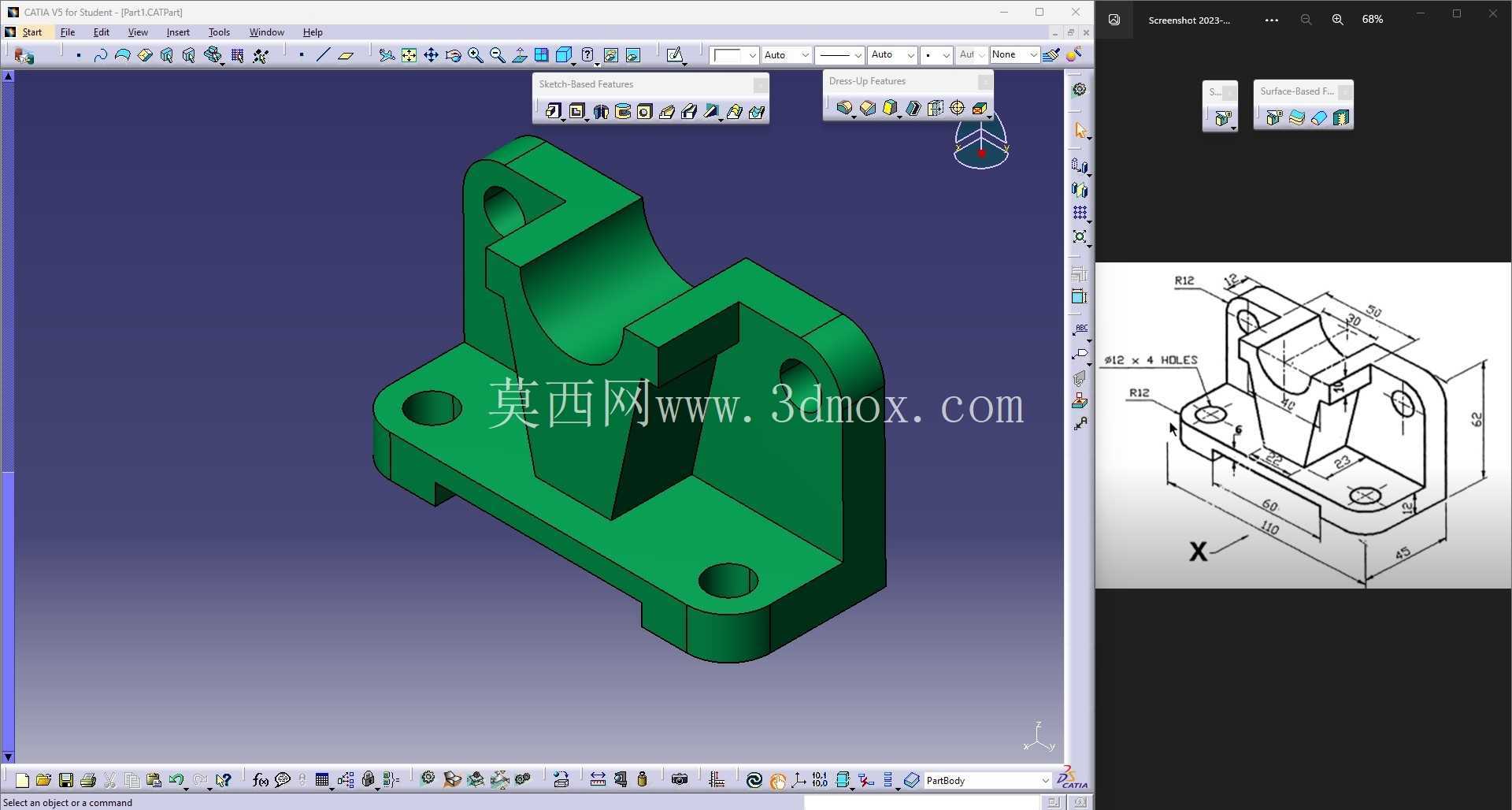

　　从外形边界来看，构件整体长度控制在120mm以内，宽度不超过80mm，总高度低于90mm，属于小型支撑类构件，适合在空间紧凑的设备内部安装使用，不会占用过多的设备内部排布空间；所有棱边均做了R1-R2的圆角处理，除了避免加工锐边带来的操作安全隐患，也能降低应力集中系数，提升构件在交变载荷下的疲劳寿命。实际应用中，这类支座可替代部分定制焊接支撑件，一体成型的结构无需后续焊接整形，加工完成后直接安装即可使用，能有效缩短设备装配周期，同时铸件的减震性能优于焊接钢构件，在小型电机、传动轴的支撑场景中，能更好地吸收设备运行产生的微幅振动，降低运行噪音。建模过程中需要重点关注弧形承托面与连接耳、加强筋之间的过渡圆角处理，避免出现直角相接的结构，防止铸造时出现应力开裂，同时安装孔的沉头深度需要匹配对应规格螺栓的头部高度，保证螺栓锁紧后头部不高出底板平面，确保安装面完全贴合。
