带翼缘中空轴类连接定位零件结构

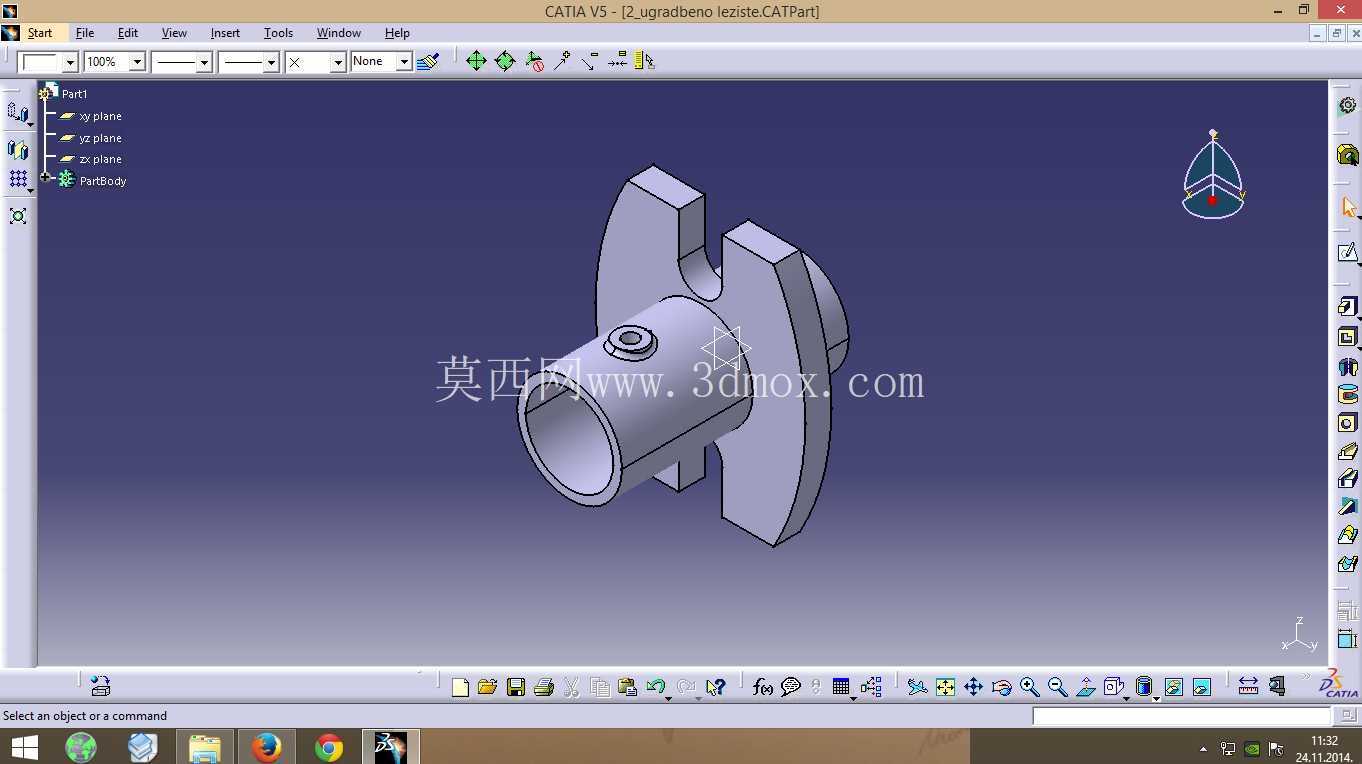

　　该零件属于轴系连接定位类通用机械零部件，主要应用在中小载荷的传动与管路衔接场景中，常见于轻工输送设备、小型流体管路系统、低压气动回路的工位固定环节，承担轴段对接、周向限位、端面贴合密封的复合功能，区别于普通光轴连接件，其自带的双侧翼缘结构可直接卡在安装基座的卡槽内，无需额外加装定位轴套或挡圈，减少装配环节的零件数量，降低现场安装的对位难度。从结构设计逻辑来看，主体采用中空贯通的筒身结构，内壁预留均匀的加工余量，可根据实际装配需求加工键槽、内螺纹或者密封槽，适配不同直径的对接轴或者管路接头，筒身外壁的加工精度控制在IT7级，可直接穿入安装基座的预制孔内，作为径向定位的基准面。

　　筒身中部凸起的环形台肩，一方面作为轴向安装的定位面，抵靠在安装基座的端面，控制零件穿入基座的深度，另一方面为顶部的紧定螺钉孔提供足够的壁厚支撑，避免螺钉拧紧时出现筒壁变形，紧定螺钉孔采用标准M4螺纹规格，可配合内六角平端紧定螺钉，锁定穿入筒内的对接轴或管路，防止工作过程中出现轴向窜动。两侧向外延伸的翼缘为对称式开槽结构，开槽宽度与安装基座上的定位凸台宽度匹配，装配时将翼缘的卡槽对准凸台推入即可完成周向防转，无需额外加工防转销孔，翼缘的外轮廓做了圆弧过渡处理，避免装配过程中锐边划伤操作人员，同时减少应力集中，提升零件在受交变载荷时的结构强度。

　　从安装边界尺寸来看，筒身的外径与常规安装基座的预留孔径适配，翼缘的最大外伸尺寸控制在合理范围，不会与周边相邻的管路、传动件产生运动干涉，零件的总长度可适配常规厚度的安装板，无需额外加装调整垫片。在实际工况适配性上，该零件可承受中等强度的径向载荷与轴向限位力，翼缘的开槽结构允许一定的安装角度偏差，降低基座加工时的位置精度要求，适合批量装配的生产线场景，中空的筒身结构既可以减轻零件自身重量，降低传动系统的转动惯量，也可以供流体、线缆从中穿过，实现一物多用，减少系统的整体结构冗余。

　　建模过程中优先保证各定位基准面的同轴度与垂直度，筒身轴线与翼缘端面的垂直度控制在0.02mm以内，环形台肩的两端面平行度满足装配贴合要求，所有棱边均做了0.5mm的倒角处理，既去除加工毛刺，也方便装配时的导向导入，避免零件卡滞。该结构的设计充分考虑了加工工艺性，除紧定螺钉孔外，其余结构均可通过车削、铣削一次装夹完成大部分加工工序，减少二次装夹带来的形位公差误差，适合采用圆钢棒料直接加工，也可根据批量需求采用模锻毛坯加工，降低材料损耗。
