螺旋式节能灯泡灯头结构三维设计

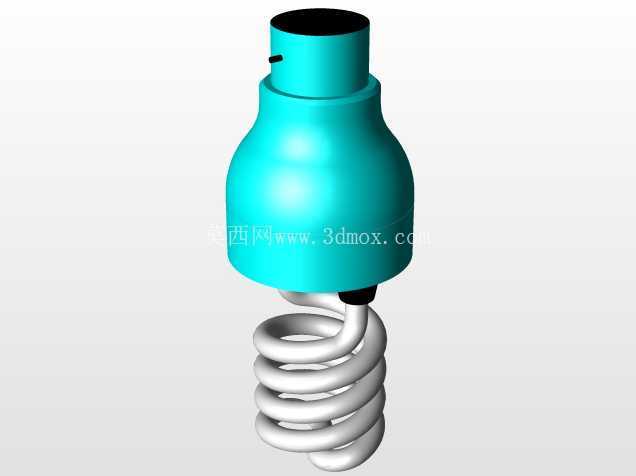

　　这款螺旋结构灯泡的三维建模，完全围绕民用及商用照明场景的实际装配需求展开，日常在室内吸顶灯、台灯、工矿灯配套替换光源的选型中，这类带一体化灯头的螺旋光源是应用占比极高的品类，建模过程中优先还原了产品实际装配的尺寸边界，避免后续做灯具配套结构设计时出现干涉问题。从结构拆分来看，上部的青蓝色灯座部分采用了标准螺口适配的外形设计，顶部预留的中空腔体是用来安置导电接触片与绝缘隔离结构的，侧壁的小凸点结构是灯座与外壳压合装配时的定位卡点，能避免组装后灯头外壳与内部绝缘座发生相对转动，实际量产中这个卡点的尺寸公差需要控制在0.1mm以内，否则会出现压装不到位或者外壳开裂的问题。

　　灯座下部的过渡段做了圆弧收窄的曲面设计，一方面是适配螺旋发光体的安装直径，另一方面圆弧过渡能减少塑料注塑成型时的应力集中，避免长期使用受冷热交替影响出现壳体开裂的问题。下部的螺旋发光体部分，建模时严格还原了螺旋盘管的曲率与螺距参数，实际生产中这个螺旋结构的管径、圈数直接对应产品的功率参数，圈数越多发光面积越大，对应的散热需求也越高，建模时预留的螺旋体与灯座连接的过渡段，是用来安置内部引线与密封结构的，这个位置的密封性能直接决定了产品的防潮等级，在厨卫等高湿度场景使用的光源，这个位置会额外增加硅胶密封圈的安装槽位。

　　从安装边界来看，整个灯头部分的外径完全适配国内通用的E27螺口灯座的安装尺寸，总高度控制在常规替换光源的尺寸范围内，不会出现安装后灯罩无法扣合的问题，螺旋发光部分的最大外径也做了限位设计，适配绝大多数常规灯具的内部容纳空间。设计过程中特意做了装配干涉检查，确保灯座内部的走线空间足够容纳引线与限流元件，不会出现组装时线材被壳体挤压破损的风险，螺旋部分的曲率也做了顺滑处理，避免生产时弯管工序出现管壁折瘪的问题。不同于传统白炽灯泡的玻璃外壳结构，这款螺旋光源的结构更紧凑，抗震性能更好，在有振动的设备照明场景，比如机床局部照明、生产线工位照明场景下，这类结构的光源使用寿命比传统玻璃灯泡更长。

　　建模时所有的配合面都预留了合理的装配公差，塑料灯座部分的拔模角度也按照注塑工艺的要求做了设置，避免开模后出现脱模困难的问题，螺旋发光体部分的连接端做了加厚处理，能减少组装时受力断裂的风险。实际做配套灯具设计时，这个模型可以直接导入装配环境，用来校验灯座内部的空间是否足够，导电触片的位置是否匹配，不需要再反复测量实物尺寸，能大幅缩短灯具开发的结构校验周期。
