双孔连接摇臂类机械支撑连杆结构

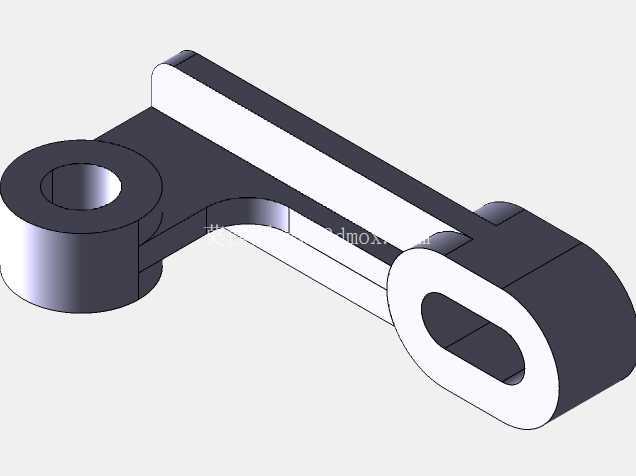

　　这类双端带孔的摇臂连杆结构，在轻工输送设备、小型工装夹具、非标自动化工位的传动链路里十分常见，日常做结构方案时经常会碰到类似的构型需求。从实际使用场景来看，这类零件主要承担动力传递与工位支撑的双重作用，一端的长圆孔多作为行程调节端，用来适配装配时的位置误差，或者满足机构动作过程中的小幅位移补偿需求，另一端的同轴圆孔则作为固定铰接端，与销轴配合形成稳定的回转副，保证连杆摆动过程中不会出现径向窜动。

　　从结构设计的逻辑来看，整个零件采用等厚度板材铣削成型的工艺路线，主体杆身做了等宽设计，既可以保证足够的抗弯截面模量，承受摆动过程中的交变弯曲载荷，又不会因为截面过大增加不必要的零件重量。连接两个孔位的过渡段做了圆弧平滑过渡，避免直角位置出现应力集中，在长期往复摆动的工况下，能有效降低疲劳断裂的风险。长圆孔的端部采用标准R圆弧收尾，和直边段相切衔接，既方便加工时走刀，也能让调节螺栓在孔内滑动时不会出现卡滞。铰接端的凸台结构做了加厚处理，因为铰接位置是整个零件受力最集中的区域，加厚之后可以增加和销轴的接触面积，降低接触面的压应力，避免长期铰接磨损后出现孔位失圆、间隙过大的问题。

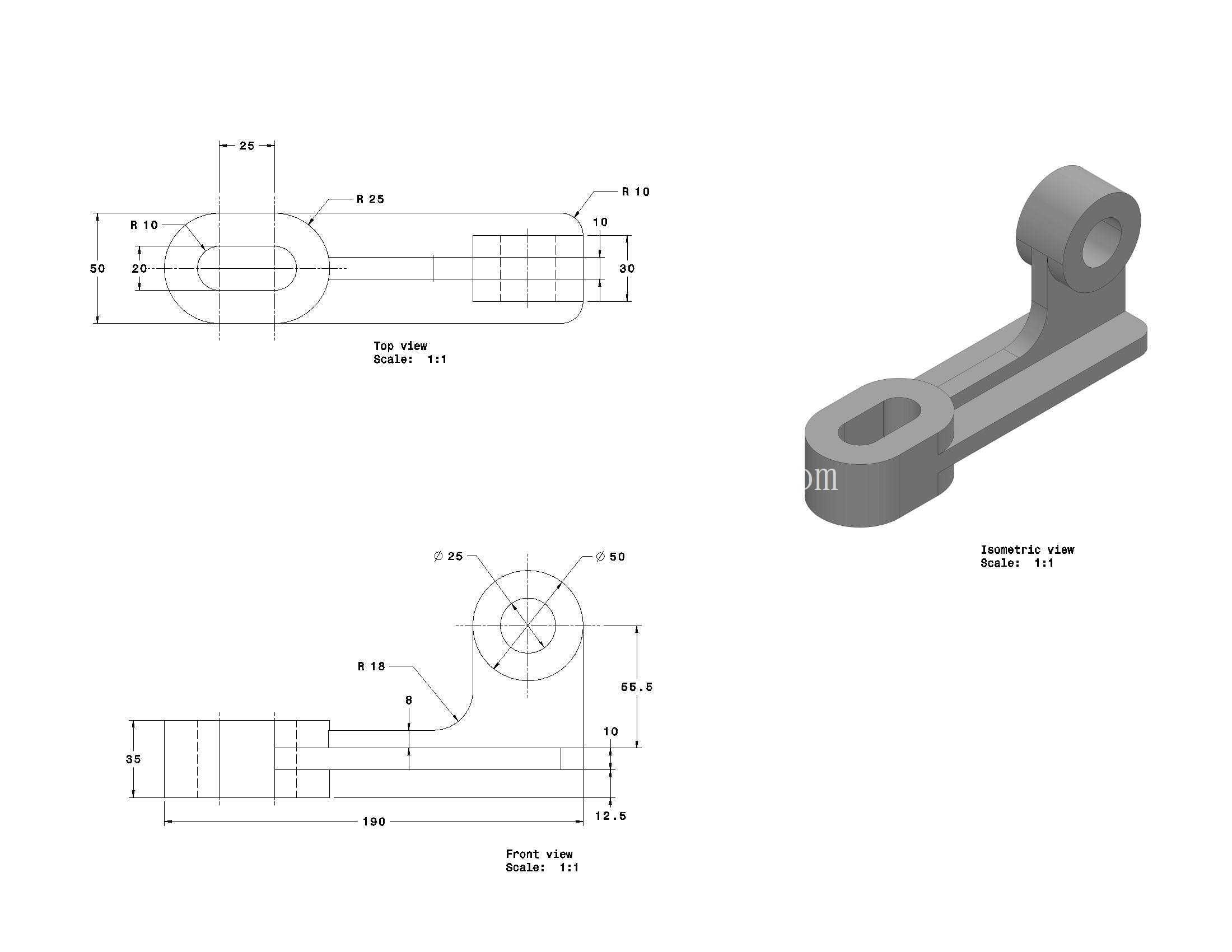

　　从尺寸边界来看，零件整体长度控制在190mm左右，杆身宽度35mm，主体厚度10mm，铰接端凸台的外径60mm，内孔直径26mm，长圆孔的中心距80mm，宽度30mm，端部R15圆弧过渡，整体安装占用的空间非常紧凑，不会和周边的其他机构构件产生运动干涉。设计这类零件的时候，首先要确认两个铰接点的中心距公差，因为中心距的误差会直接影响整个传动机构的动作行程，一般会控制在±0.1mm以内；其次要注意两个孔位的轴线平行度要求，如果平行度超差，装配后销轴会出现别劲的情况，不仅会增大摆动阻力，还会加速孔位和销轴的磨损。长圆孔的直边段要保证和杆身长度方向平行，否则调节的时候会出现位置偏移，影响机构的初始定位精度。

　　在实际选型应用的时候，这类连杆如果用在载荷较大的冲压工装出料位置，一般会选用45号钢做调质处理，表面做发黑防锈；如果是用在低速轻载的电子设备工位推送机构，也可以选用6061铝合金加工，降低整体运动部件的重量，提升机构响应速度。装配的时候，铰接端一般会配套铜套或者自润滑轴承，减少转动摩擦，长圆孔端会配套平垫片和防松螺母，既保证可以顺畅调节位置，锁紧后又不会出现松动移位。很多刚入行的结构设计人员做这类零件的时候，容易忽略过渡圆角的设计，直接做直角衔接，在做载荷校核的时候也只算杆身的抗弯强度，忽略应力集中系数，实际使用中很容易在转角位置出现开裂，还有的会把长圆孔的宽度公差放得过大，导致调节的时候出现间隙，机构动作精度达不到设计要求。这类练习构型虽然简单，但是涵盖了铰接结构设计、应力集中规避、安装公差匹配、工艺性优化等多个机械设计的基础知识点，把这类基础构件的设计逻辑摸透，做复杂传动结构的时候才能避免出现低级的设计失误。
