这款安装支座属于设备装配环节中常用的基础连接构件,日常在非标自动化生产线的工位定位、小型动力单元的机架固定、工装夹具的基座搭建场景中都能见到这类零件的身影,核心作用是为上方搭载的功能部件提供稳定的安装基准,同时通过自身的结构设计抵消设备运行中产生的侧向剪切力,避免连接部位出现应力集中导致的形变或断裂。从结构设计逻辑来看,零件主体采用矩形底板作为承载基础,底板上对称布置了四个贯穿安装孔,孔位做了沉头处理,能够让内六角螺栓安装后头部完全没入零件表面,不会突出干涉上方部件的装配,四个安装孔的位置公差控制在0.1mm范围内,保证安装时可以快速与下方机架的预制螺孔对位,不需要额外修配。

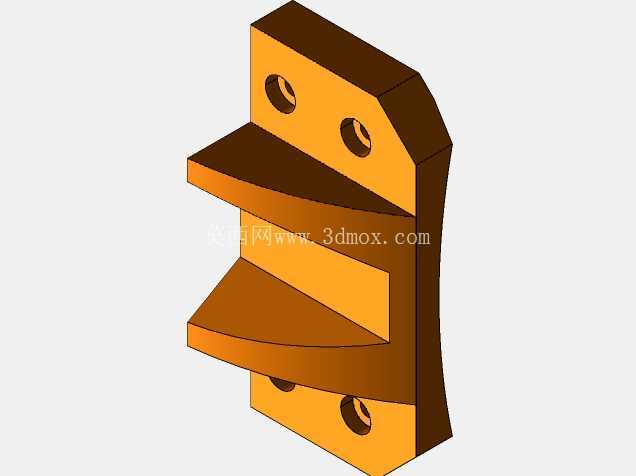

底板上方设置的斜向凸台是整个零件的核心功能结构,凸台的倾斜角度经过反复校核,与上方搭载的导向块安装面完全贴合,凸台侧面做了相切过渡处理,避免直角位置在承受交变载荷时出现应力开裂,凸台顶端的R200圆弧面是与上方运动部件的配合面,表面粗糙度要求达到Ra1.6,保证运动部件滑动时不会出现卡顿或异常磨损。从尺寸边界来看,零件底板总长度为110mm,总宽度为80mm,底板厚度为13mm,整体安装后总高度为55mm,安装孔的中心距横向为54mm,纵向为25mm,四个孔距离底板边缘的最小距离为10mm,这个尺寸设计既保证了螺栓连接的强度足够,又不会因为孔位太靠近边缘导致安装时底板边缘崩裂。

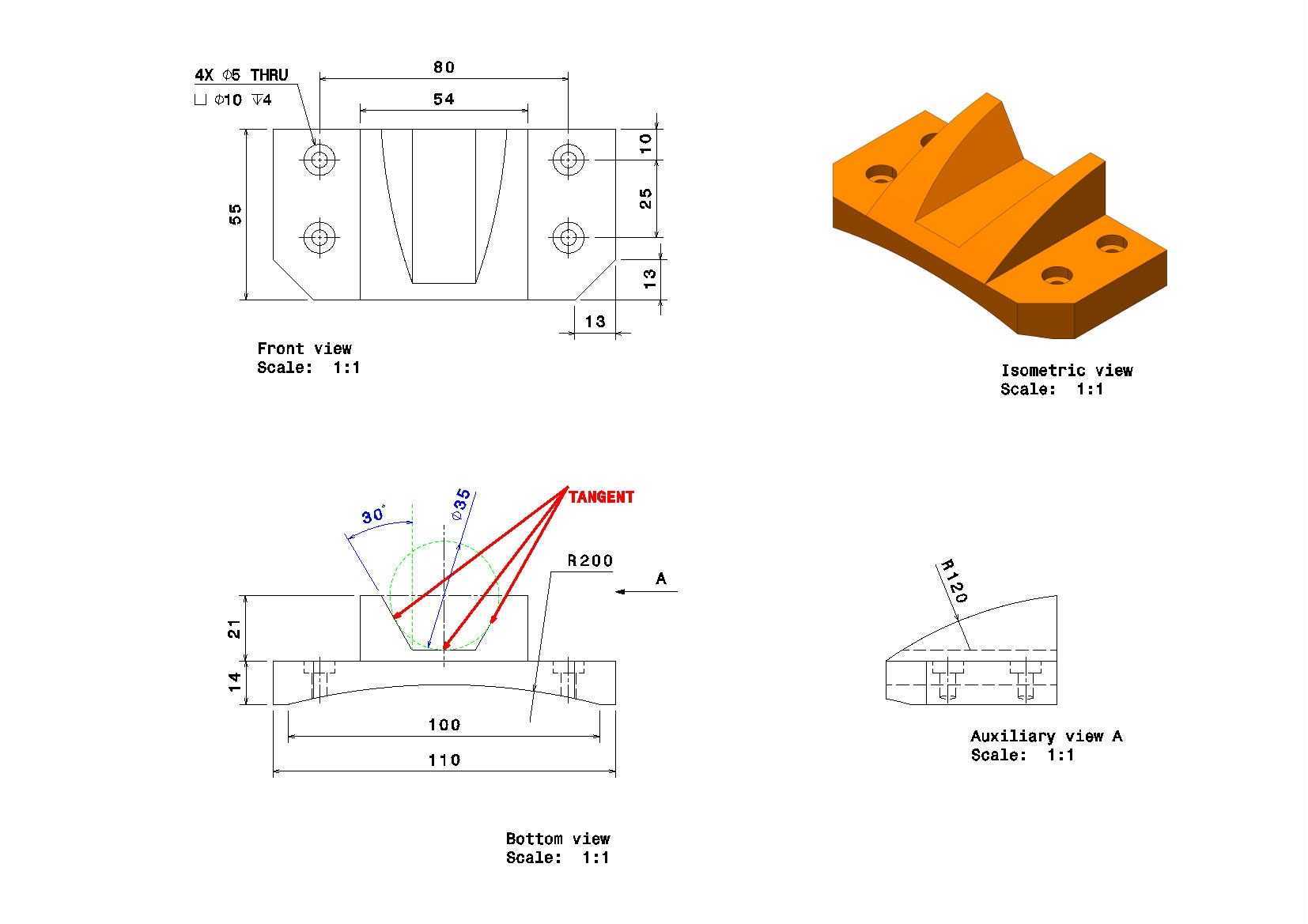

斜向凸台的角度设置为30度,辅助视图中明确标注了凸台圆弧面的切线角度,保证装配后上方部件的运动轨迹符合设计预期,凸台与底板的连接位置做了14mm高度的竖直过渡段,能够分散凸台承受的侧向力,避免力直接作用在底板与凸台的焊接(或一体加工)接缝处。在实际选型应用时,需要注意这款支座的承载上限,由于凸台为单侧突出结构,安装时要保证斜向受力的方向与凸台的加强筋方向一致,不能反向加载,否则容易导致凸台从根部断裂。零件的四个安装孔为通孔设计,适配M10的内六角螺栓,安装时需要在螺栓下方加装平垫和弹垫,避免设备运行时的振动导致螺栓松动。从加工工艺角度来看,这款零件如果采用整块铝锭铣削加工,需要先铣出底板的上下基准面,再加工四个安装孔,最后通过五轴机床铣削斜向凸台的圆弧面和相切过渡面,加工过程中需要特别注意辅助视图中标注的R20圆弧倒角位置,这个位置是凸台与底板连接的应力释放区,不能加工成直角。如果采用铸造工艺生产,毛坯阶段就要预留0.5mm的加工余量,重点保证安装孔位和凸台配合面的尺寸精度,铸造后需要做去应力退火处理,避免后续加工或使用过程中出现形变。
在装配场景中,这款支座通常成对使用,对称布置在工位两侧,为中间的直线运动模块提供支撑,相比普通的直角安装座,这种带斜向凸台的结构能够减少额外的角度垫块使用,直接集成了角度定位功能,减少装配时的累计误差,同时一体结构的刚性比拼接式的角度支座更好,在高频往复运动的设备上使用寿命更长。设计时还考虑了零件的通用性,安装孔的孔距采用了标准的工业安装尺寸,能够适配市面上多数标准铝型材机架的安装槽位,不需要额外打孔改造,降低现场装配的工作量。底板底部没有做额外的凹槽设计,安装时可以根据实际需要在底部加装调整垫片,微调支座的高度,补偿机架加工时的平面度误差,保证两侧支座的凸台面处于同一安装基准面上,避免上方运动部件出现卡滞。
