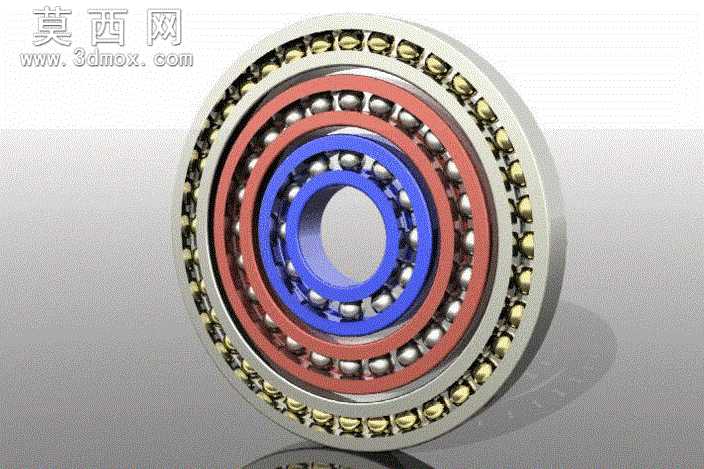

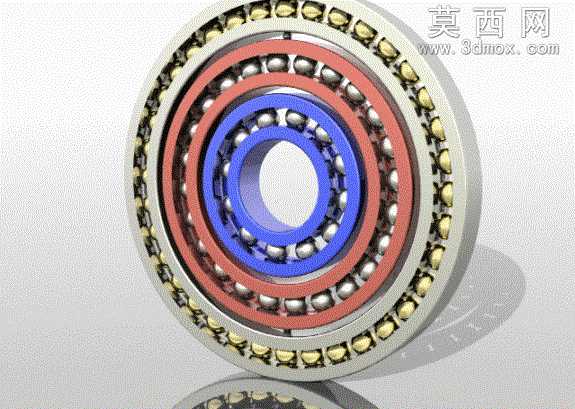

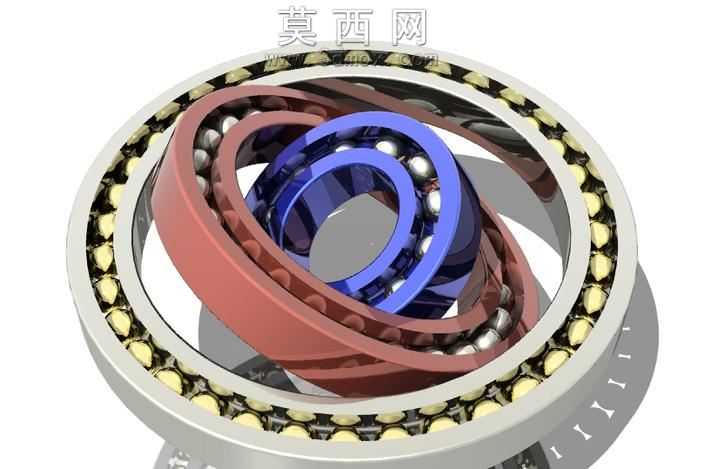

多层嵌套式组合滚动轴承三维结构模型

本模型采用三维参数化建模方式完成，整体为同轴嵌套的多层滚动轴承组合结构，建模过程中严格遵循滚动轴承的通用设计规范，从内圈、滚动体、保持架到外圈逐层完成特征构建。首先以基准轴为核心定位基准，绘制各层轴承的内外圈截面轮廓，通过旋转凸台特征生成各层套圈的基体结构，套圈的滚道部分采用精确的圆弧截面扫描切除完成，保证滚道曲率与滚动体球面的匹配度，满足滚动接触的运动学要求。滚动体部分采用球形实体建模，通过圆周阵列特征均匀排布在对应层的滚道之间，每层滚动体的数量根据套圈周长与滚动体直径的比例合理设置，避免滚动体之间出现干涉或间隙过大的问题。保持架部分采用兜孔式结构设计，通过拉伸切除生成均匀分布的兜孔结构，兜孔内径略大于滚动体直径，既可以对滚动体起到限位引导作用，又不会阻碍滚动体的自转与公转运动。材质渲染阶段，对不同结构部件赋予差异化的材质属性：内外圈金属套圈采用高铬轴承钢材质，设置合适的金属粗糙度与反射参数，呈现出轴承钢特有的银灰色金属光泽；滚动体采用抛光轴承钢材质，适当提高镜面反射强度，还原滚珠表面的高光质感；中间隔圈部分分别赋予红色、蓝色的工程塑料与阳极氧化金属材质，通过色彩区分不同层级的套圈结构，让多层嵌套的结构层次更加清晰直观。模型整体完成装配校验，所有部件之间保留合理的装配间隙，不存在特征干涉问题，各层轴承均可独立实现绕中心轴的回转运动，完整还原了多层组合轴承的运动逻辑。设计过程中兼顾了结构展示性与参数可编辑性，所有特征均保留完整建模历史，可通过修改截面草图尺寸、阵列数量等参数快速调整轴承的整体尺寸、层数与滚动体规格，适用于机械原理教学演示、传动机构虚拟装配、设备回转支承结构方案验证等场景，能够直观展现多层滚动轴承的内部构造与配合关系，帮助理解滚动轴承的载荷传递路径与运动实现原理。
