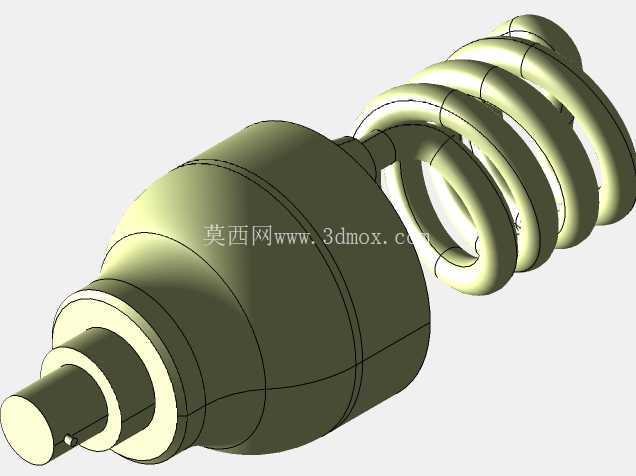

螺旋紧凑型节能荧光灯结构三维设计

　　灯头内部的腔体预留了电子镇流器的安装空间，腔体的壁厚均匀控制在1.2mm，既可以为内部电子元件提供足够的绝缘防护，也能避免壁厚过大造成的材料浪费，同时腔体与螺旋灯管的衔接处做了圆弧过渡结构，能够分散灯管与灯座连接位置的应力，避免运输或者安装过程中受到外力磕碰时，灯管根部出现断裂漏气的问题。螺旋灯管部分采用多圈螺旋盘绕的结构设计，相比传统直管型荧光灯，在相同的发光功率下，整体轴向长度缩短了60%以上，可以适配更多尺寸受限的照明安装场景，比如嵌入式筒灯、小型桌面台灯、狭窄空间的设备照明舱位。日常民用与商用照明场景里，紧凑型荧光灯的结构合理性直接决定装配效率、散热表现与使用寿命，这款螺旋式CFL的三维结构设计，完全围绕量产装配与实际使用的边界条件展开。先从安装适配维度看，灯头部分采用标准螺口的阶梯式结构设计，最外侧的金属接触端直径、绝缘段的台阶高度都严格匹配通用螺口灯座的尺寸公差，安装时旋入深度控制在合理区间，既不会因为旋入过深顶坏灯座内部的接触弹片，也不会因为旋合长度不足导致接触不良、使用中出现松动脱落的问题。

　　灯管的盘绕螺距经过反复校核，相邻灯管之间的间隙控制在3mm，既保证灯管点亮时的散热空气流通间隙，避免灯管之间距离过近导致局部温度过高，加速荧光粉老化缩短使用寿命，也不会因为间隙过大造成整体结构松散，占用过多的横向安装空间。灯管与灯头的衔接位置做了密封过渡结构，能够保证灯管内部的惰性气体与汞齐处于稳定的密封环境，同时衔接处的固定结构采用卡扣加粘结的双重固定方式，抗振动性能满足日常运输、安装过程中的冲击要求，不会因为轻微的跌落或者晃动出现灯管移位。

　　从设计思路上看，整个结构没有多余的装饰性特征，所有曲面与台阶结构都服务于功能需求：灯头外表面的防滑纹路深度控制在0.3mm，安装时手指拧动的摩擦力足够，同时不会因为纹路过深积累灰尘，日常清洁更加方便；螺旋灯管的管壁厚度均匀，弯曲位置的壁厚偏差控制在0.1mm以内，避免玻璃成型过程中出现壁厚不均导致的应力集中，提升灯管的良品率与抗温度骤变能力。实际应用中，这款结构的节能灯可以适配家庭室内照明、办公场所公共照明、工业设备局部照明等多个场景，灯头的通用尺寸设计可以直接替换传统白炽灯，不需要对原有灯座进行改造，降低替换成本。

　　结构建模过程中，所有配合面的公差都按照量产注塑、玻璃成型的工艺要求设定，灯头的塑料件脱模斜度控制在1.5度，不需要复杂的抽芯结构就可以完成注塑生产，有效降低模具成本；螺旋灯管的螺旋曲线采用等导程的螺旋线扫描生成，弯曲半径完全符合玻璃热弯成型的工艺极限，不会出现弯曲半径过小导致玻璃管弯折开裂的问题。安装边界方面，整个灯具的最大径向尺寸出现在螺旋灯管的最外圈，安装时需要预留的径向空间比灯管最大直径大5mm即可，轴向安装深度从灯头顶端到灯管最末端的尺寸经过优化，可以适配绝大多数灯罩的内部空间，不会出现灯管顶到灯罩内壁的问题。散热设计上，灯头与灯管衔接的位置预留了三个微小的通气槽，灯头内部的电子镇流器工作时产生的热量可以通过通气槽顺着螺旋灯管之间的间隙散出，避免热量在灯头内部积聚，导致电子元件过早失效。整个结构的重心落在灯头的轴线上，安装到灯座上之后不会出现偏心倾斜的问题，长期使用也不会因为重心偏移导致灯座受力不均出现接触故障。
