减压阀配套弹性开槽夹紧夹头结构

　　在减压阀装配与性能测试工位上，这类弹性开槽夹头承担着阀杆、阀芯类细长回转零件的定位锁紧工作，和常规刚性卡爪不同，它依靠自身圆周均布的轴向开槽形成多瓣弹性收缩结构，装夹过程不会在精加工的阀杆表面留下压痕，也能自动补偿小范围的零件外径公差，在仪表阀门的小批量精密装配、阀芯同轴度检测工序里使用频次很高。

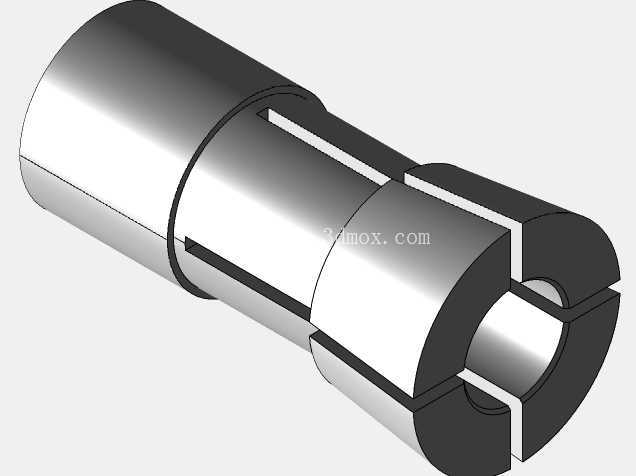

　　从实际使用场景来看，减压阀的阀芯配合段往往经过磨削加工，表面粗糙度要求控制在Ra0.8以内，传统三爪卡盘单点夹紧很容易造成局部应力集中，轻则夹出印痕破坏密封配合面，重则导致薄壁阀芯变形，直接影响减压阀的压力调节精度。这款夹头采用整体圆柱式结构，左端为完整的圆柱夹持段，右端沿轴向开出三道通槽，将端部均匀分割为三个弹性瓣，每瓣的内孔共同构成完整的夹持型腔，当外力推动夹头沿锥面轴向进给时，三个弹性瓣同步向内收缩，整个内孔圆周面均匀贴紧工件外圆，夹持力沿360度均匀分布，单位面积压强远低于刚性卡爪，完全适配减压阀精密零件的装夹需求。

　　设计过程中首先要确定的是夹持范围与弹性变形量的匹配关系，开槽的长度、宽度直接决定夹头的收缩行程：槽长占夹头总长度的比例越大，弹性瓣的悬臂长度越长，允许的径向收缩量就越大，但刚性会相应下降；如果槽长过短，收缩时需要的轴向推力会大幅提升，还容易在槽根位置产生应力集中导致断裂。这款夹头的开槽末端特意设计了圆弧过渡止裂槽，避免交变夹紧力长期作用下槽根出现疲劳裂纹，这也是弹性夹头类零件最常见的失效位置，很多现场使用的夹头断裂故障都起源于槽根的直角应力集中点。

　　外形尺寸方面，夹头整体为阶梯圆柱构型，大外圆段用于和设备的安装基座内孔配合，配合公差通常选H7/h6的小间隙配合，保证夹头在基座内可以顺畅轴向滑动，同时径向跳动量控制在0.02mm以内；小外圆段为弹性收缩工作段，内孔的公称尺寸和被夹持的减压阀阀杆外径一致，内孔表面通常会做淬火处理，硬度达到HRC45-50，既保证夹持面的耐磨性，长期反复装夹也不会出现内径磨损失圆，又保留芯部的韧性，避免弹性瓣收缩时发生脆断。安装边界上，夹头的轴向定位台阶要和基座的端面完全贴合，保证夹紧力传递方向和工件轴线重合，配套的推动螺母或者液压缸压块只接触夹头的尾端面，不能触碰弹性瓣的外圆，否则会干扰弹性收缩的同步性，导致夹持偏心。

　　在减压阀的出厂测试工位，这类夹头还常用来快速装夹整个减压阀的阀体接口段，配合密封测试接头完成气压、水压密封性检测，弹性夹头的快换特性可以让工人在几秒内完成工件的装夹与拆卸，相比螺纹连接的测试工装效率提升数倍，而且均匀的夹持力不会让铝合金阀体产生夹持变形，避免阀体变形导致的阀口密封面错位。三维建模过程中需要重点还原开槽的几何特征，三个槽沿圆周120度均布，槽的宽度要保证夹头收缩到最小夹持直径时，槽的两个侧壁不会互相贴合干涉，预留出足够的变形间隙；同时弹性瓣的内孔和外圆要保证同轴度，建模时不能出现特征偏心，否则后续做有限元受力分析时，会得出三个瓣变形量不一致的错误结果，无法指导实际的工艺参数调整。夹头的左端完整圆柱段除了作为安装导向，还可以预留标准的卡簧槽或者螺纹连接位，方便和不同的夹紧驱动机构适配，不管是手动旋钮驱动、气动推杆驱动还是液压油缸驱动，都可以通过修改尾端连接结构快速适配，不需要改动核心的弹性夹持段，这也是这类通用弹性夹头在仪表阀门行业广泛应用的重要原因。
