开槽式圆柱传动连接结构件

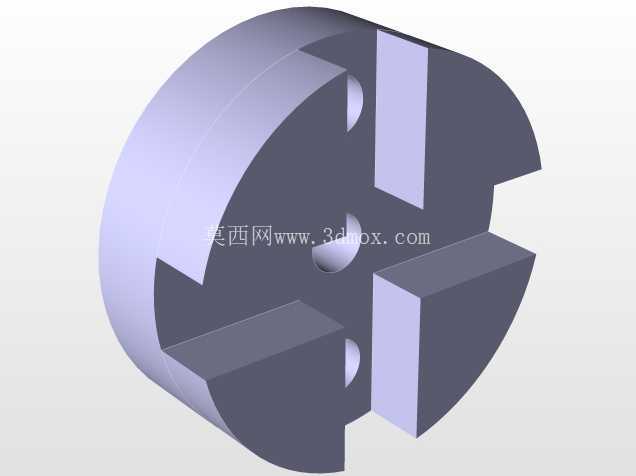

　　从结构设计逻辑来看，主体采用圆柱基体作为承载基础，圆柱外圆作为安装定位基准，可直接与对应内径的轴承内圈配合，或者嵌入安装座的定位孔内完成径向定位，不需要额外设计定位轴肩，基体中心开设的通孔用于穿装固定轴，通孔直径与配合轴采用间隙配合公差，保证转动过程中无卡滞，同时通孔周边均匀分布的三个小孔为减重孔，在不影响结构刚性的前提下降低零件整体重量，减少转动惯量对传动精度的影响。这类带径向开槽的圆柱类结构件，常出现在小型传动机构的扭矩传递环节，多用于小功率动力输出端的轴系连接场景，比如小型电动工具的输出端连接、教学演示用传动台架的动力转接部位，也可作为简易离合器的从动配合件使用，依靠槽位与对应凸块的嵌合完成扭矩传递，相比平键连接的结构，这类开槽嵌合结构拆装更便捷，不需要额外的键槽加工工序，在小负载、频繁拆装的实训类设备中应用十分广泛。

　　径向开设的三个对称分布矩形槽为核心功能结构，槽的宽度尺寸与配合凸块采用过渡配合公差，既保证嵌合后无明显传动间隙，又能在过载时通过槽面的微量形变实现打滑保护，避免动力端的电机堵转烧毁；槽的深度设计需要结合传递扭矩的大小计算，槽深过浅会导致嵌合接触面积不足，传动过程中容易出现凸块滑脱，槽深过大会削弱圆柱基体的整体刚性，在承受冲击载荷时容易出现基体开裂的问题，这类实训用结构件的槽深一般控制在圆柱半径的三分之一左右，兼顾刚性与传动接触面积。

　　从安装边界来看，零件的轴向厚度需要与配合安装座的槽宽匹配，安装时圆柱端面与安装座端面保留0.1到0.2毫米的轴向间隙，避免转动过程中出现端面摩擦，三个开槽的位置度公差控制在0.05毫米以内，保证三个凸块同时受力，避免单个槽位受力过载出现崩边。实际建模过程中，首先绘制圆柱基体的草图，拉伸得到主体结构，之后绘制中心通孔与减重孔的草图，通过切除拉伸得到孔位结构，再以圆柱端面为基准绘制三个对称分布的矩形槽草图，注意矩形槽的边角需要添加0.5毫米的圆角，避免热处理或者受力时出现应力集中导致开裂，最后对所有锐边进行0.2毫米的倒角处理，去除加工毛刺，避免装配时割伤操作人员。

　　这类结构件在实际应用中不需要过高的加工精度，普通铣床或者3D打印即可完成加工，适合作为机械结构实训的教学案例，帮助初学者理解扭矩传递的基本原理、嵌合连接的结构设计要点，以及应力集中对零件结构强度的影响，建模过程中需要重点关注对称结构的位置度约束，避免槽位分布不均导致传动过程中出现动平衡问题，尤其是在转速较高的应用场景下，对称度偏差会引发明显的振动，影响整个传动机构的运行稳定性。
