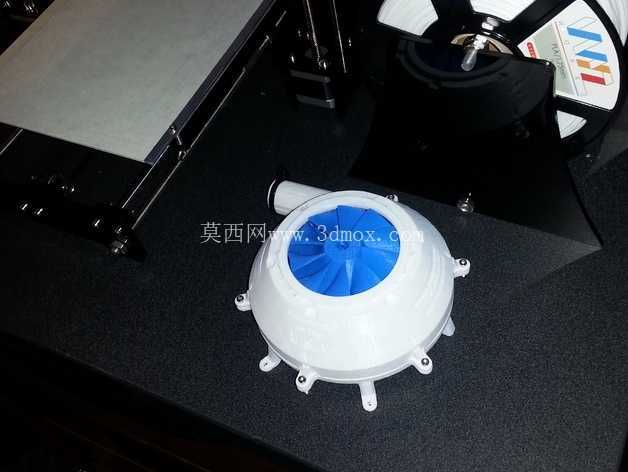

这款涡轮结构主要面向小功率流体能量转换场景,可适配小型水力发电试验装置、低压气动动力输出单元、微型通风系统动力端等工况,核心作用是将流体的压力能、动能转换为旋转机械能,或是反向作为增压叶轮为密闭管路提供流体输送压力。从结构设计来看,整体采用上下对合的蜗壳式壳体布局,壳体外缘均匀分布带安装孔的固定支脚,支脚位置经过受力校核,每个支脚的安装孔中心距壳体回转中心的尺寸保持一致,安装时可通过M3规格的紧固件将整机固定在安装基板上,支脚与壳体主体的过渡位置做了加厚处理,避免设备运行时的振动导致支脚根部出现应力断裂。

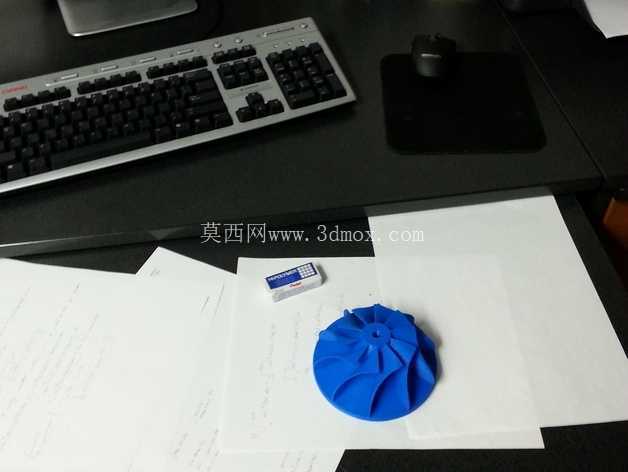

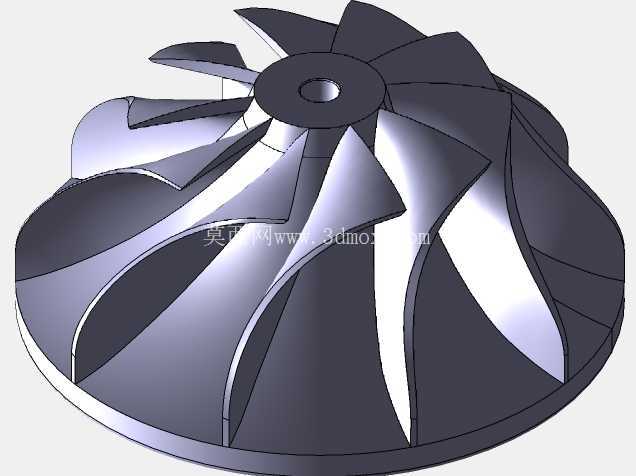

壳体内部的蓝色叶轮采用径向直叶片加中心导流锥的设计,叶片数量经过流道仿真优化,既保证流体进入叶轮时的冲击损失控制在较低水平,又能让流体在叶片间的流道内完成充分的能量交换,叶轮中心的轴孔与输出轴采用过渡配合,轴端预留了卡簧槽位,可通过轴用卡簧限制叶轮的轴向窜动,保证高速旋转时的同轴度。壳体的侧向设置了切向布置的流体进出口,进出口的管径与壳体内腔的流道截面做了平滑过渡,避免流体在进出壳体时出现局部涡流造成能量损耗,进出口的连接端采用标准圆柱接口,可直接对接同规格的柔性管路或硬质塑料管路,无需额外定制转接头。设计过程中优先考虑了装配工艺性,上下壳体的合模面设置了定位止口,装配时无需额外调整对齐度,直接通过周向分布的紧固件即可完成壳体锁紧,止口位置预留了密封槽,可嵌入O型密封圈实现壳体内腔的密封,防止流体从合模面泄漏。从安装边界来看,整机的径向最大尺寸不超过150mm,轴向总高度控制在80mm以内,侧向接口的伸出长度不超过20mm,安装时所需的平面空间仅需200mm见方,适配小型试验台、桌面级流体演示装置的安装空间要求。
在实际应用中,这款涡轮可根据输送流体的属性调整壳体与叶轮的材质,若用于清水介质的能量回收,壳体可采用食品级PP材质注塑成型,叶轮采用POM材质降低旋转摩擦系数;若用于低压空气驱动场景,壳体可采用ABS材质提升抗冲击性能,叶轮采用尼龙加纤材质提升高速旋转时的结构强度。结构设计时特意将叶轮与壳体内壁的间隙控制在0.8-1.2mm之间,既避免间隙过大造成流体泄漏降低转换效率,又防止间隙过小导致叶轮旋转时与壳体内壁发生刮擦,降低加工精度要求与装配难度。
壳体上的固定支脚采用向外延伸的布局,相比周向直接凸台的固定方式,可降低安装面平面度不足对壳体装配的影响,即使安装基板存在0.5mm以内的平面度误差,也可通过支脚的微量形变完成紧固,不会导致壳体变形卡滞叶轮。叶轮中心的导流锥采用圆弧过渡造型,可引导轴向进入的流体平滑转向进入叶片流道,避免流体在叶轮中心区域形成滞流区,减少流道内的紊流噪声。侧向进出口的切向角度与蜗壳的型线完全匹配,流体从进口进入后可顺着蜗壳型线均匀作用在叶轮叶片上,让叶轮周向受力更均匀,降低输出轴的径向载荷,延长配套轴承的使用寿命。
