CATIAV5制作的相机结构三维数模

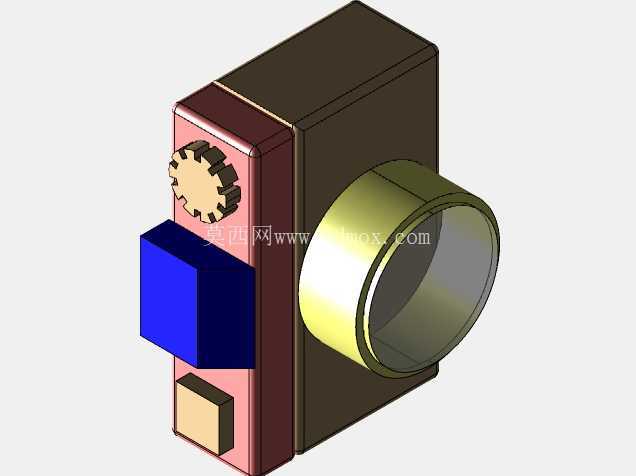

　　侧面的调节齿轮结构并非装饰特征，其齿形参数按照标准渐开线圆柱齿轮建模，齿顶圆、齿根圆的尺寸比例符合传动设计要求，实际应用中这个齿轮用于调节镜头焦距或者光圈大小，齿轮旁侧的蓝色方块结构对应相机的外接数据接口安装位，下方的小方形凸台是电源输入接口的定位座，两个接口的位置布局避开了镜头调节的操作空间，实际使用时插拔线缆不会干扰焦距调节动作。在工业检测场景里，这类紧凑型相机常被安装在自动化生产线的视觉检测工位，用来识别工件的外观缺陷、定位装配坐标，模型的壳体厚度按照常规铝合金压铸外壳的壁厚设计，内部预留了成像传感器、电路板的安装空腔，空腔的定位柱位置与常见的工业相机主板安装孔位匹配，不需要额外修改就能直接套用在视觉工作站的布局仿真里。这款相机三维数模完整还原了紧凑型工业相机的实体结构，从结构设计角度出发，所有特征均围绕实际装配需求搭建，没有冗余的装饰性几何元素。先从安装边界说起，模型整体采用方基加圆镜头的布局，主体方形壳体的棱边做了微小倒角处理，既避免实际加工时的锐边割手问题，也能在装配时减少与相邻安装位的干涉风险，镜头部分的圆筒结构与主体壳体采用同轴定位设计，配合面预留了合理的装配间隙，符合实际五金件加工的公差适配逻辑。

　　做设备布局设计的时候，这个模型可以直接导入装配环境，用来校验相机与光源、工件传送带的安装间距，镜头的伸出长度决定了相机的最小工作距离，模型里镜头端面到壳体安装面的距离参数，能够直接用来计算视觉检测的视场范围，避免现场安装时出现镜头碰擦工件或者视场覆盖不足的问题。从建模逻辑来看，整个数模采用自顶向下的设计思路，先确定镜头的光轴基准，再围绕光轴布局壳体、调节机构、接口组件，所有零件的配合面都做了共面或者同轴约束，没有出现几何错位的问题，侧面的齿轮与壳体上的调节孔采用间隙配合，模拟实际转动时的活动空间，不会出现结构干涉。

　　不同于消费级相机的复杂曲面造型，这款偏向工业应用的相机模型外壳以平面和小圆弧过渡为主，加工工艺性更好，适合采用压铸或者钣金折弯工艺制作，壳体背部的平整面是安装基准面，上面预留的安装孔位（模型里虽未做详细孔特征，但基准面位置明确）可以直接用来搭配L型安装支架固定在设备机架上。在做三维布线设计的时候，侧面接口的位置能够帮助工程师提前规划线缆的弯曲半径，避免线缆弯折过度影响信号传输，电源接口与数据接口分开布局的设计，也能减少电源线路对数据信号的电磁干扰，这一点在工业现场的复杂电磁环境里尤为重要。

　　很多刚接触视觉设备设计的工程师，在选型阶段经常忽略相机的外形尺寸对整体布局的影响，直接用简化方块代替相机模型，最后现场安装时才发现镜头伸出长度不够、接口位置被机架挡住，这款细化到调节齿轮、接口凸台的数模，能够在设计阶段就把这些潜在的干涉问题暴露出来，减少后期改造成本。模型里的镜头部分做了空心结构，模拟实际镜头的镜筒内部空间，在做光学仿真的时候，可以直接在镜筒内部添加透镜组模型，不需要重新修整外轮廓，壳体的分模线位置按照压铸工艺的要求设置在侧面棱角处，不会影响外观面的平整度，也方便后续的表面氧化处理。
