OnePlus Buds Z耳塞式耳机外观结构建模

　　日常做消费电子结构建模时，入耳式音频设备的曲面衔接一直是容易出问题的环节，这款耳塞的建模逻辑刚好能覆盖多数半入耳TWS耳机的结构设计要点。先从实际使用场景来看，这类耳塞需要适配多数人耳甲腔的轮廓，佩戴时不能对耳屏、耳甲艇位置造成过度压迫，同时要保证出声孔对准耳道入口，避免音频传输过程中出现漏音、低频衰减的问题，所以建模时不能只追求外观顺滑，要把人体工学的贴合边界放在首位。

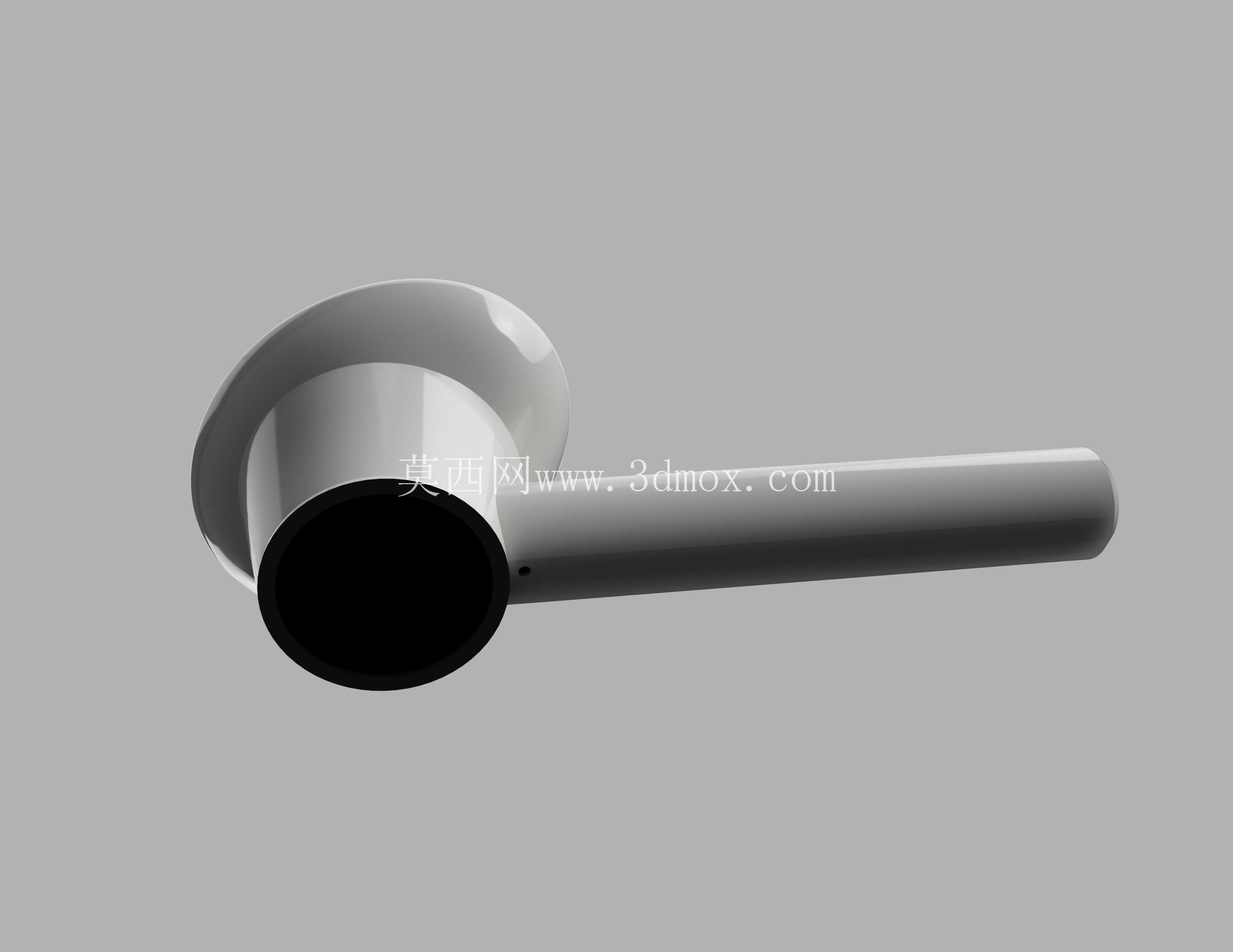

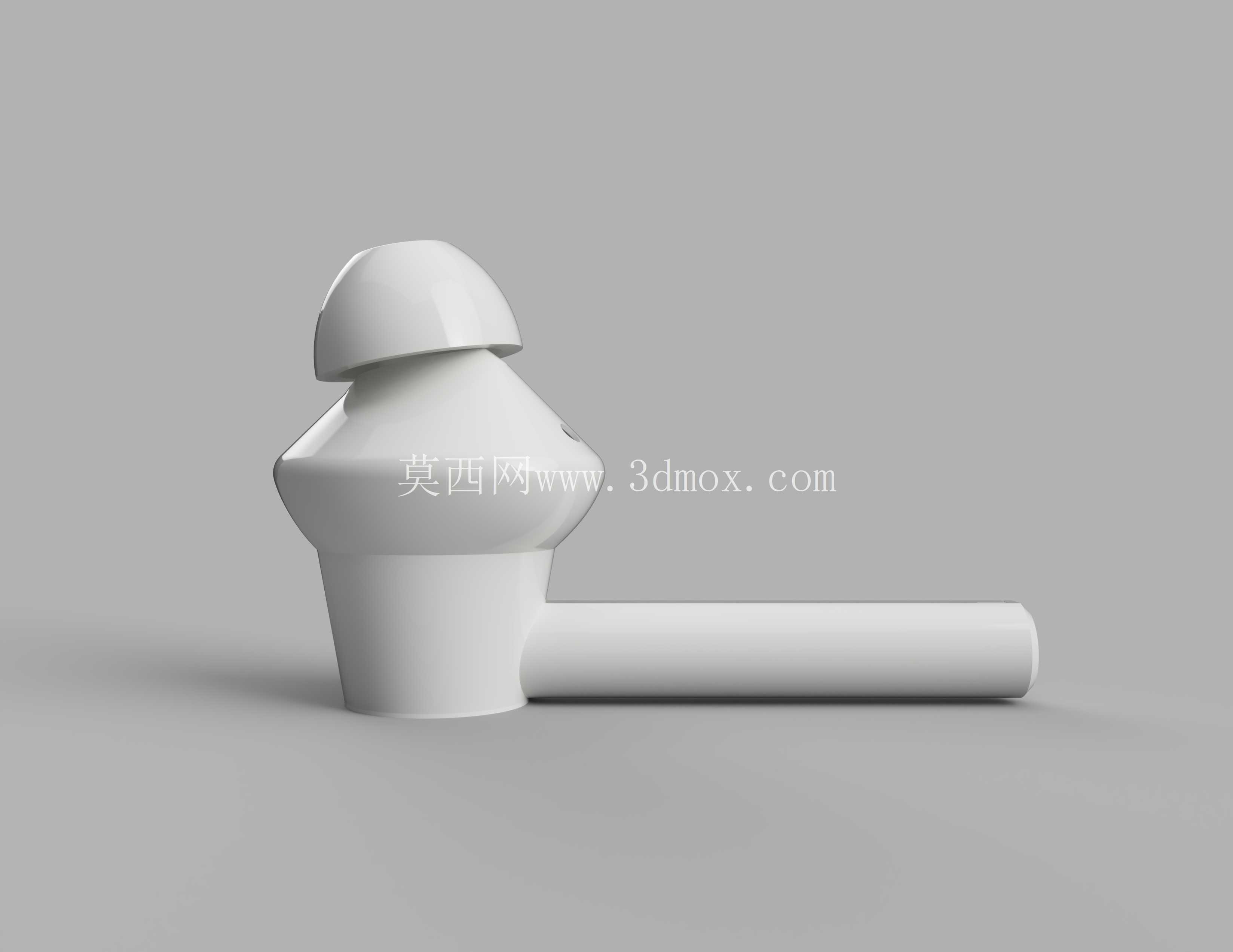

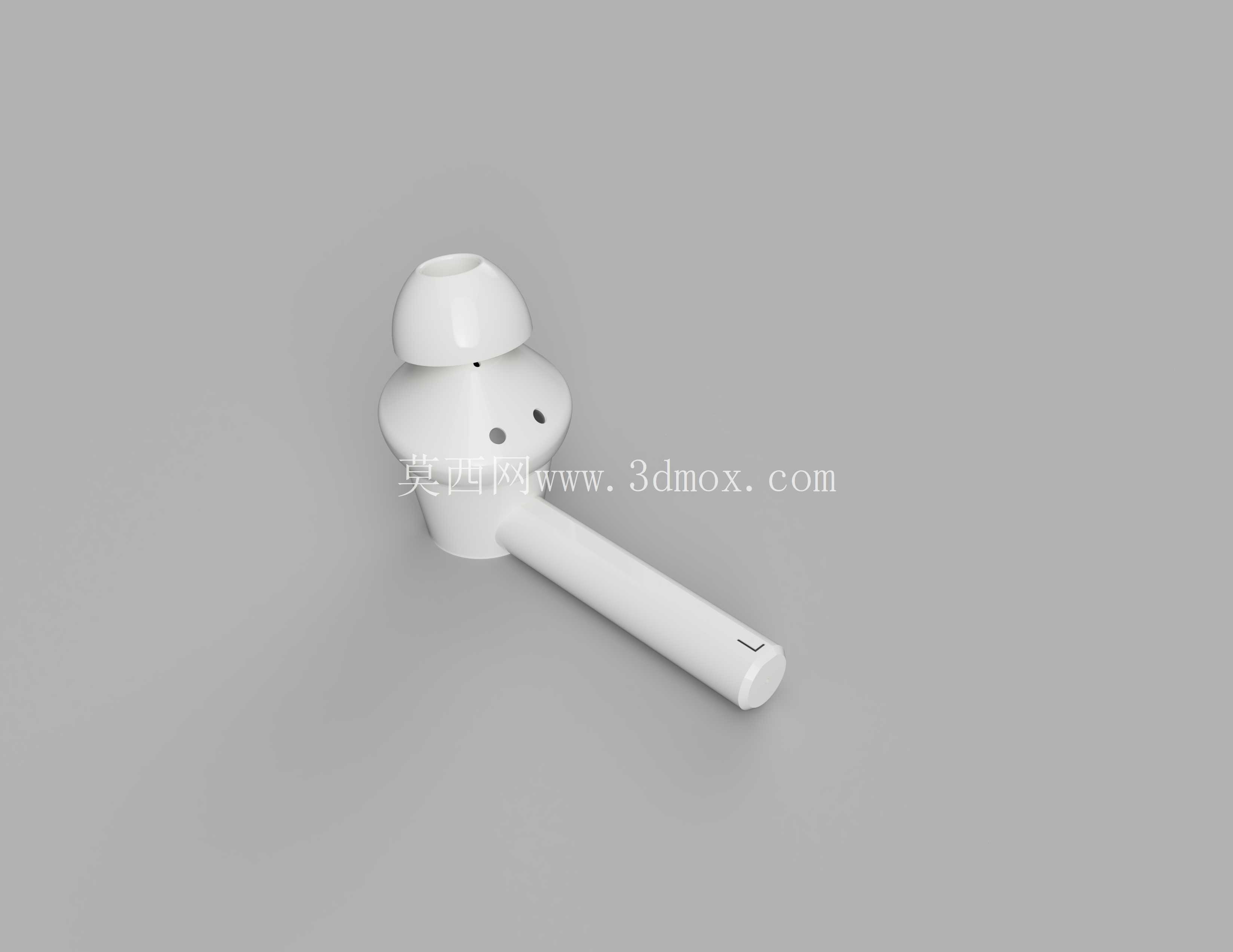

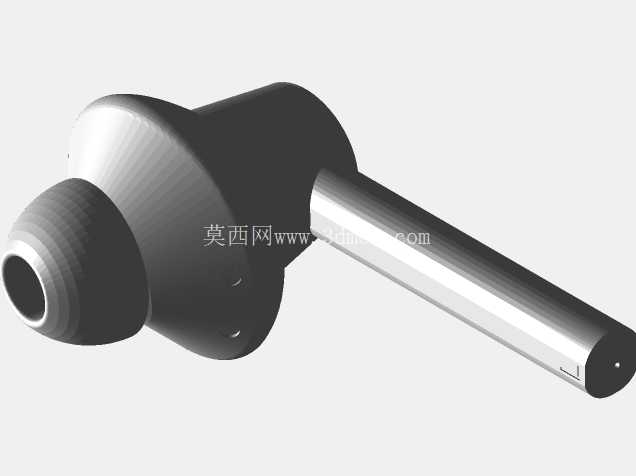

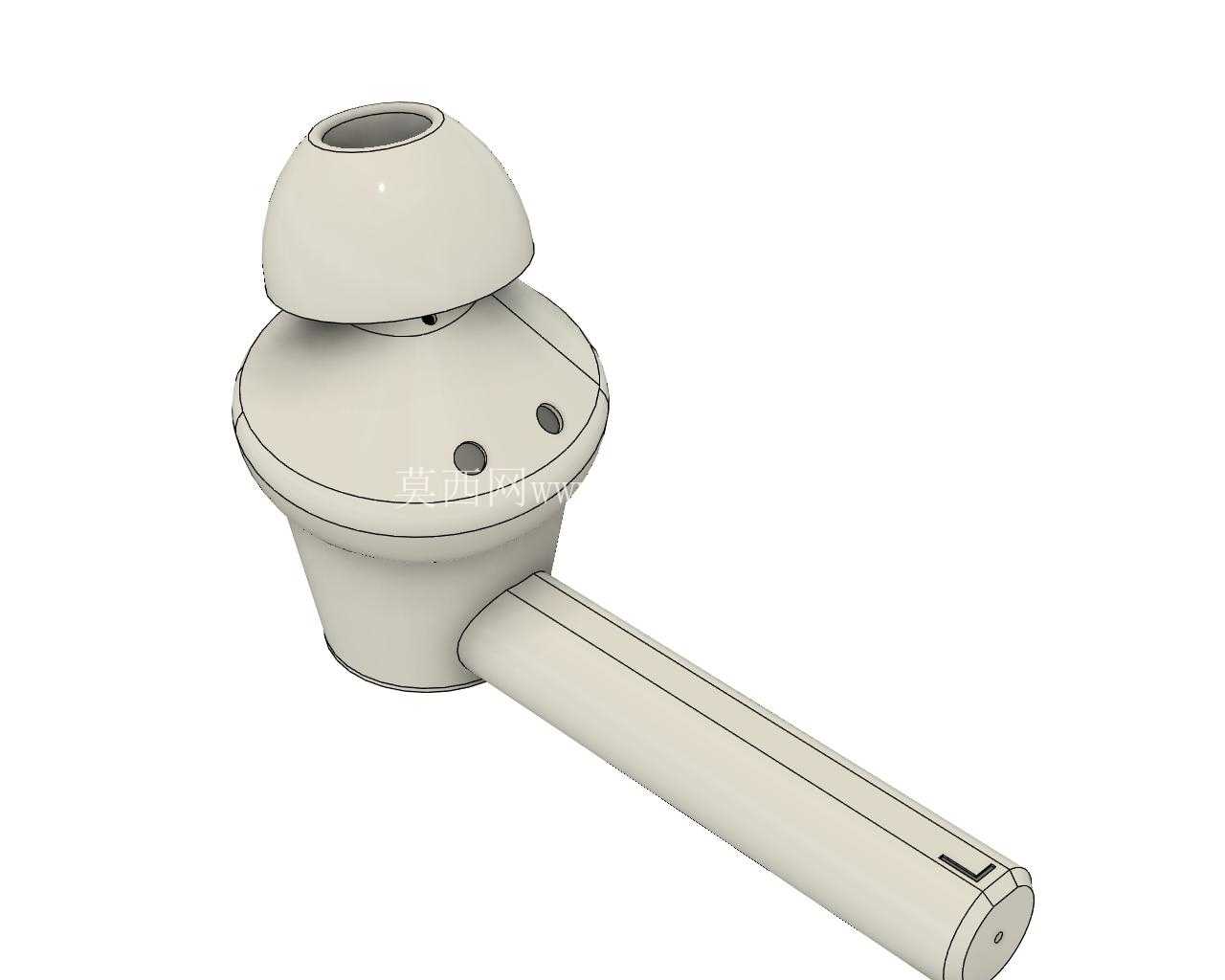

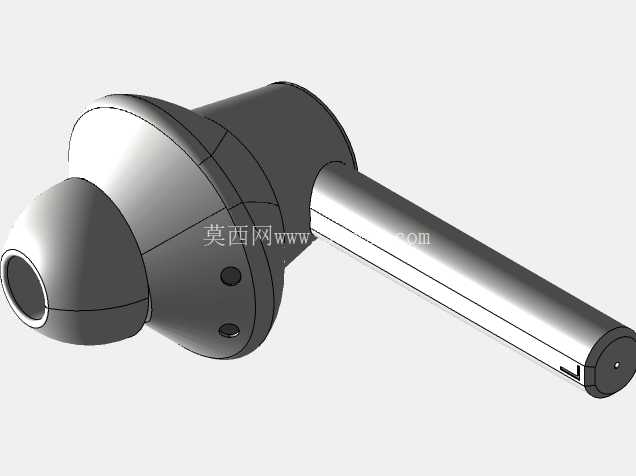

　　从功能特性拆分来看，耳塞整体分为出音嘴、腔体主体、尾杆三个核心部分，出音嘴部分做了阶梯式收窄设计，最前端的直径控制在5.2mm左右，刚好能卡入耳道外端，不会过度深入造成不适感，出音嘴根部做了1.2mm宽的环形限位槽，是用来固定硅胶耳套的，建模时这个槽的深度要控制在0.8mm，太浅耳套容易脱落，太深会导致耳套安装后出现凸起硌耳的问题。腔体主体是贴合耳甲腔的核心部分，曲面采用多段G2连续过渡，最宽处直径15.8mm，厚度控制在8.3mm，这个尺寸是经过大量人耳数据拟合的，既可以容纳内部的10mm动圈单元、触控传感器与蓝牙天线，又不会因为腔体过大导致佩戴时顶到耳轮脚位置。尾杆部分是从腔体下侧延伸出的长杆结构，整体做了1.2度的微弧倾斜，长度18.7mm，直径5.6mm，这个倾斜角度刚好贴合脸颊侧面的轮廓，佩戴时不会出现尾杆外翘剐蹭口罩、眼镜腿的问题，尾杆末端是麦克风拾音孔的位置，建模时要预留0.9mm的通孔位置，同时保证尾杆内部的过线空间足够容纳FPC排线与充电触点的连接结构。

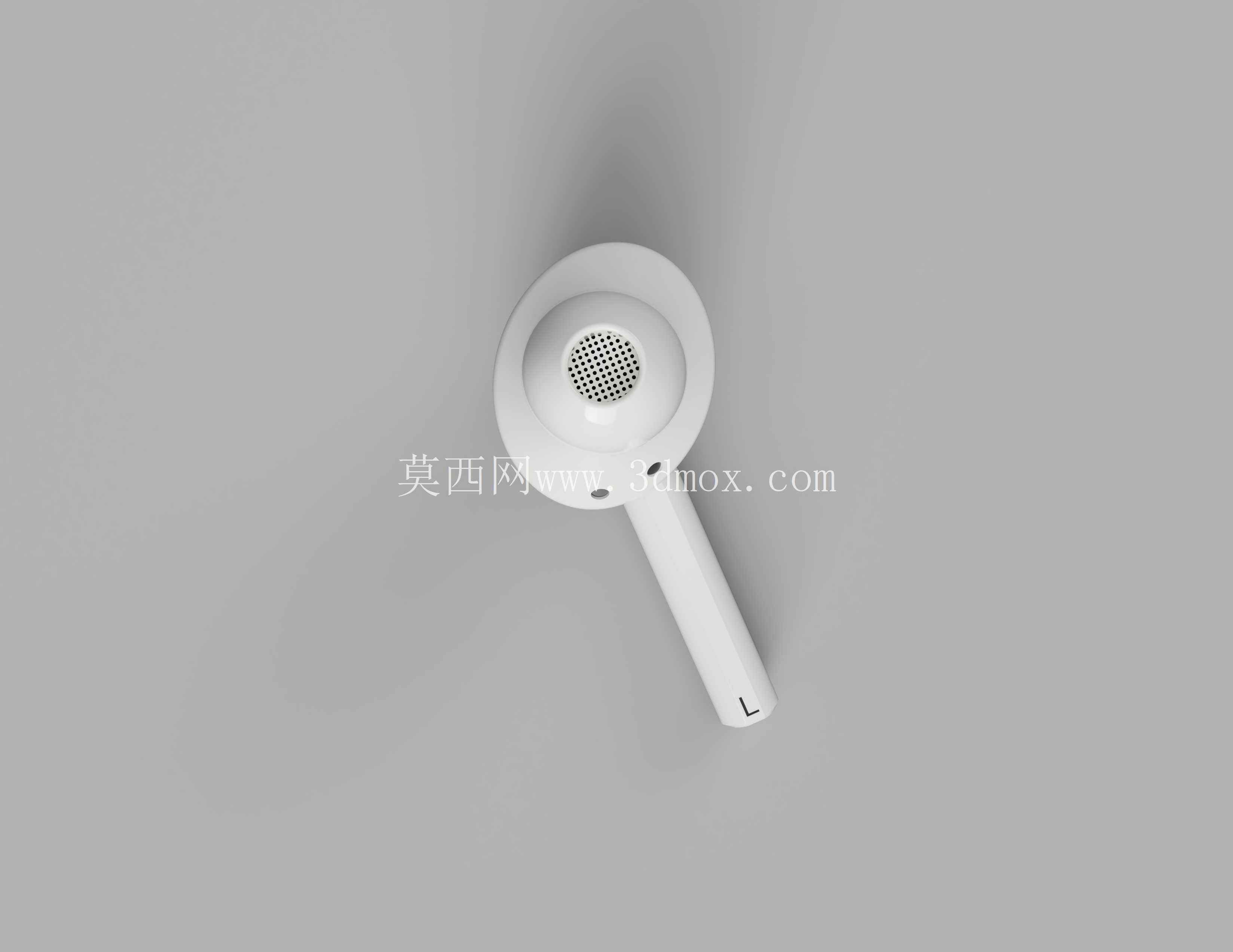

　　设计思路上，这款耳塞没有做多余的棱角装饰，所有外观面都采用大曲率顺滑过渡，一方面是为了减少佩戴时的异物感，另一方面也能降低注塑生产时的脱模难度，外观面的拔模斜度统一控制在1.5度，不会出现倒扣结构需要额外做滑块的情况，能有效降低模具成本。腔体与尾杆的衔接位置做了R2.3的圆角过渡，这个位置是日常使用中最容易积灰、磕碰的部位，大圆角既可以提升结构强度，也能避免清洁时出现卫生死角。出声孔的位置做了内凹0.3mm的防尘网安装位，直径4.8mm，刚好适配常规的耳机防尘网尺寸，安装后防尘网与出音嘴端面齐平，不会出现凸起刮蹭耳道的问题。

　　从安装边界来看，整只耳塞的最大外轮廓尺寸控制在32.4mm15.8mm16.2mm，这个尺寸可以适配多数常规TWS耳机充电仓的内部卡位，充电触点设置在尾杆末端的端面位置，两个触点间距3.2mm，建模时要保证触点周围的平面度公差在0.05mm以内，避免充电时出现接触不良的问题。腔体侧面的触控区域做了微凸0.2mm的感应区，没有做明显的刻线标识，既保证了外观的整体性，也能让用户通过触感快速找到触控位置，不会因为盲操作出现误触。另外在腔体与尾杆的内部衔接位置，建模时预留了0.7mm的壁厚加强筋，因为这个位置是整只耳塞结构强度最薄弱的地方，日常拿取、跌落时容易出现断裂，加强筋的设置可以在不增加整体重量的前提下提升结构抗冲击性能，整只耳塞的成品重量可以控制在4.7g左右，长时间佩戴也不会出现耳部坠重感。

　　建模过程中要注意，所有外观曲面的斑马纹检测要保证无扭曲、无断点，合模线设置在腔体侧面的最大轮廓位置，尽量隐藏在视觉不易察觉的区域，避免影响外观质感。出音嘴的轴线与尾杆轴线的夹角控制在112度，这个角度是经过佩戴测试验证的，既能保证耳塞塞入耳道时的角度自然，也能让尾杆自然贴合脸颊，不会出现佩戴后耳塞松动滑落的问题。
