船舶用三叶螺旋桨推进结构设计

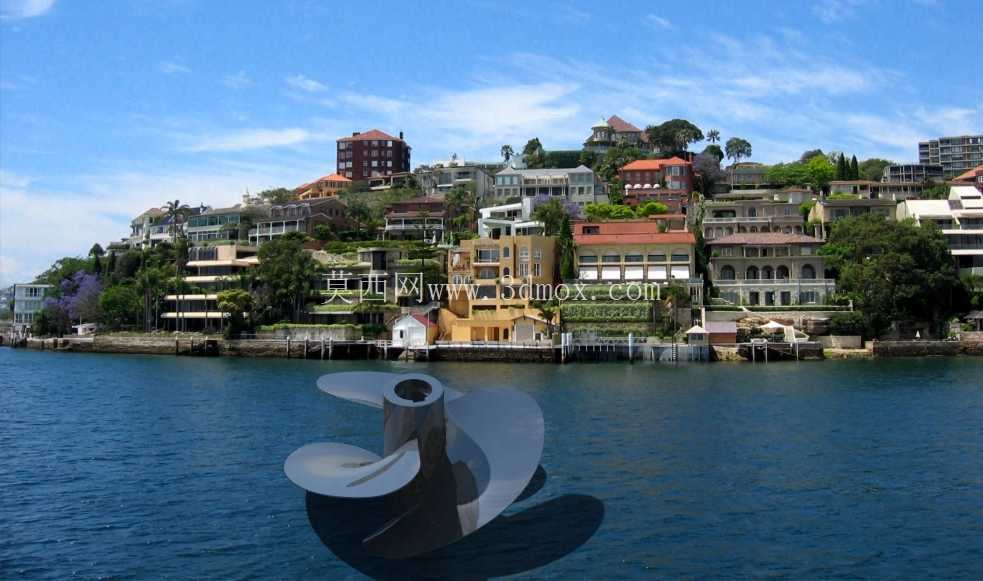

　　在船舶动力推进系统的设计环节中，螺旋桨作为核心能量转换部件，直接决定了整船的航行效率、振动水平与燃油消耗表现，本次呈现的三叶螺旋桨结构，主要适配中小型内河作业船、近岸观光艇以及小型港作拖轮的推进需求，这类船舶通常航行于水流条件相对复杂的内河水域或者遮蔽航区，对螺旋桨的低速推力输出、抗空泡性能以及杂物缠绕规避能力有明确的工程要求。从实际使用场景来看，这类三叶螺旋桨通常安装于船舶尾部的艉轴输出端，工作时完全浸没于水面以下，将主机传递过来的旋转扭矩转化为推动船体前进或者后退的轴向推力，相比同直径的四叶螺旋桨，三叶结构的桨叶有效过流面积更大，在相同主机转速下能够获得更高的推进效率，同时桨叶之间的间隙更宽，在内河航行时遇到水面漂浮的杂草、小型漂浮垃圾时不容易出现缠绕卡滞的问题，日常维护清理的难度更低，非常适合航行环境复杂的内河航运场景。

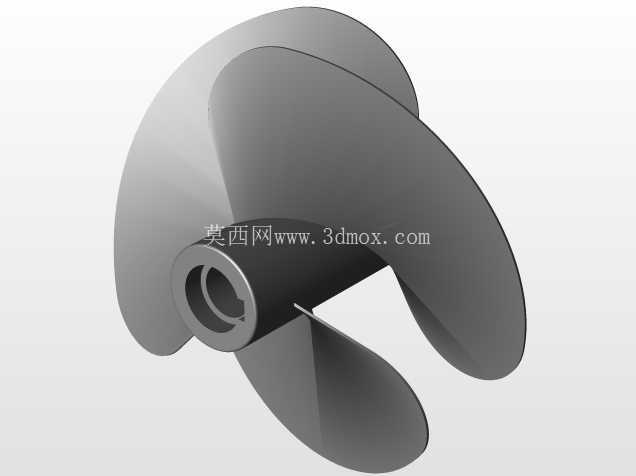

　　从设计思路层面拆解，这款螺旋桨的桨叶采用了侧斜式翼型设计，每个桨叶的导边从叶根到叶梢存在连续的侧斜角度，这种设计能够让桨叶在旋转过程中依次进入伴流不均匀的船尾流场，有效降低桨叶切割水流时产生的脉动压力，减少螺旋桨运转时传递到船体的振动与噪声，提升船舶乘坐的舒适性，同时也能降低艉轴密封结构因为长期振动出现渗漏的概率。桨毂部分采用了锥孔配合的连接结构，锥度匹配常规船用艉轴的标准锥度范围，安装时通过键槽传递扭矩，端面采用锁紧螺母进行轴向固定，能够保证在大扭矩输出、正倒车频繁切换的工况下不会出现松动移位的问题，桨毂的外形做了流线型整流处理，能够减少桨毂位置的水流紊流损失，提升整体的水动力效率。

　　从外形尺寸与安装边界来看，这款螺旋桨的直径适配吃水深度在0.8米到1.5米之间的小型船舶，安装时需要保证桨叶叶梢与船体外板、舵叶之间的间隙不小于螺旋桨直径的10%，避免运转过程中桨叶剐蹭船体结构或者舵系部件，同时要保证螺旋桨浸没深度满足最低航行要求，避免在风浪工况下出现吸气现象，导致推力下降、桨叶空蚀加剧的问题。在实际工程应用中，这类三叶螺旋桨的盘面比经过优化，在保证足够推力输出的前提下，尽可能降低了桨叶的旋转阻力，匹配功率在20马力到80马力之间的船用柴油主机，能够让船舶在满载工况下获得足够的航速，同时在倒车工况下，桨叶的叶型设计也能保证足够的反向推力输出，提升船舶靠离码头时的操纵灵活性。

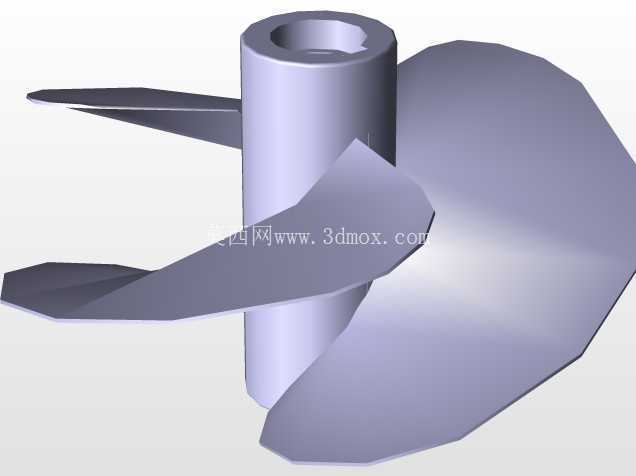

　　从结构细节来看，桨叶的叶根位置做了加厚过渡处理，与桨毂的连接区域采用大圆角过渡，能够有效降低应力集中系数，在螺旋桨碰到水下硬质障碍物比如石块、木桩的时候，不容易出现叶根断裂的问题，提升了结构的抗冲击能力，桨叶的表面光滑度要求达到相应的水动力表面标准，减少表面粗糙度带来的摩擦阻力损失，长期使用过程中如果出现表面剥蚀或者磕碰变形，需要及时进行打磨修复或者做动平衡校正，避免螺旋桨运转时出现不平衡振动，损坏艉轴轴承或者主机的连接结构。在三维建模过程中，每个桨叶的翼型截面从叶根到叶梢按照不同的螺距角进行过渡，保证整个桨叶的螺距分布符合水动力设计要求，建模时需要严格控制每个桨叶的型面精度，保证三个桨叶的重量、型线偏差控制在允许范围内，避免后续做动平衡时去除过多的材料，影响螺旋桨的结构强度，同时桨毂内部的键槽尺寸、锥孔的锥度公差需要严格匹配对应的艉轴标准，保证安装时的配合精度，避免出现装配间隙过大导致的运转冲击问题。
