内河扫雷舰艇三维结构设计模型

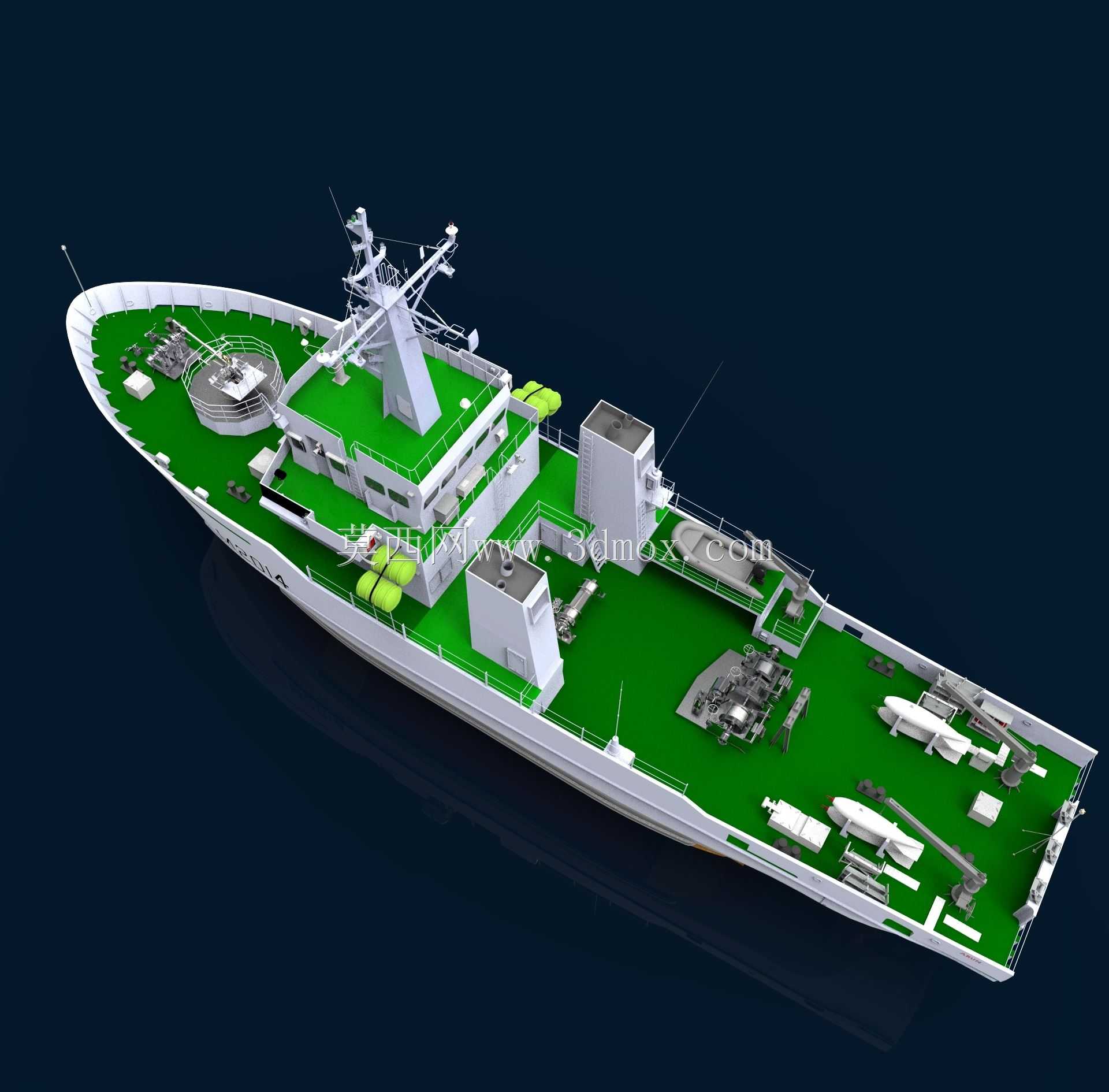

　　该模型还原的是内河作业的扫雷类军用舰艇，这类船舶主要服役于内河、近岸浅水流域，承担航道排雷、巡逻警戒、近海辅助作业等任务，区别于远海大型舰艇，其吃水深度控制在浅水适配区间，能够进入水深较浅的内河支流、河口区域作业，填补大型作战舰艇无法覆盖的浅水水域任务空白。从整体结构来看，该舰采用长艏楼结合开放式后甲板的布局，上层建筑集中布置在舰体前部区域，整合了驾驶舱、人员住舱、设备舱等功能空间，舰桥位置设置了多面观察窗，满足航行时360度视野需求，桅杆集成了导航、通讯相关设备的安装位，结构紧凑不占用过多甲板空间。

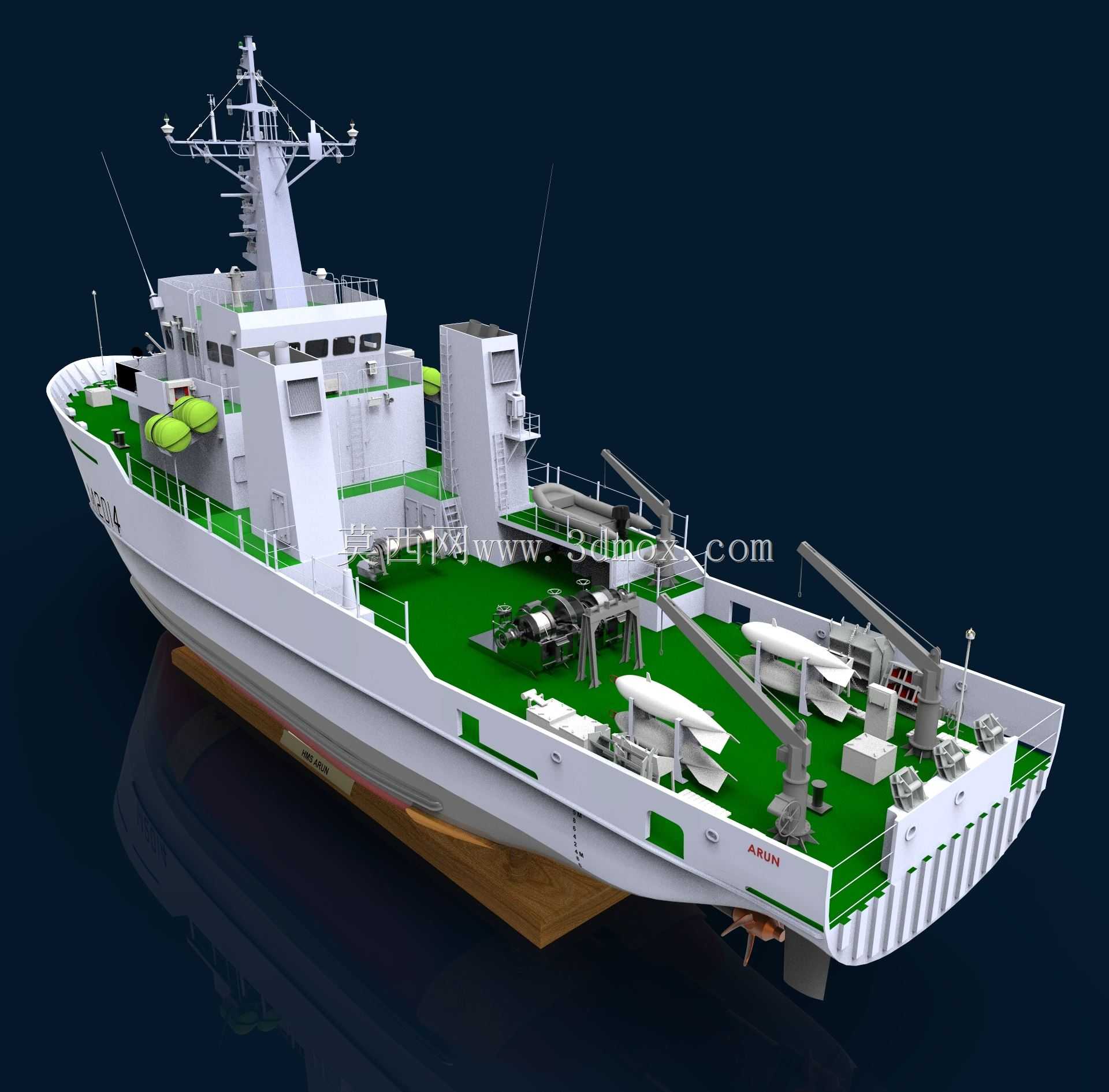

　　后甲板为核心作业区域，预留了扫雷具、作业吊机、工作艇的安装与操作空间，甲板表面做防滑纹理设计，周边设置安全护栏，作业区域的载荷经过结构强化，能够承载扫雷作业设备的重量以及作业时的动载荷冲击。舰体主色调采用海军常用的浅灰白涂装，甲板作业面为辨识度高的绿色，既满足近海、内河环境下的低可视度需求，也能让作业人员清晰区分甲板功能区域。舰体两侧设置了防撞护舷结构，停靠码头或者与其他船舶并靠时能够缓冲碰撞力，避免舰体外板受损。动力系统布置在舰体下部舱室，采用双推进器配置，配合舵系结构能够实现小半径转向，适配内河航道狭窄、转向频繁的航行需求，推进器的安装位置做了防护设计，避免浅水区域航行时被水下杂物、河床礁石磕碰损坏。

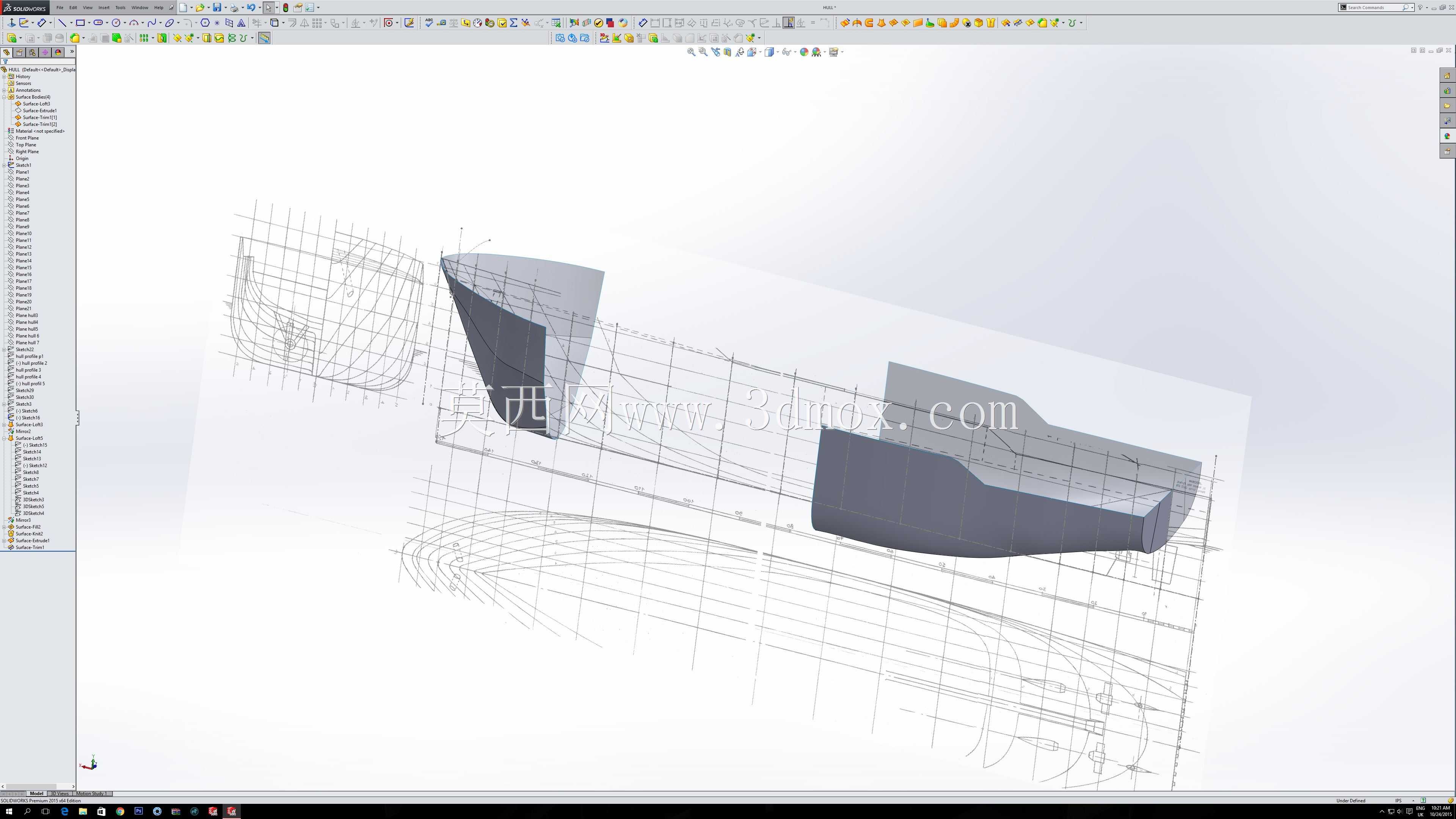

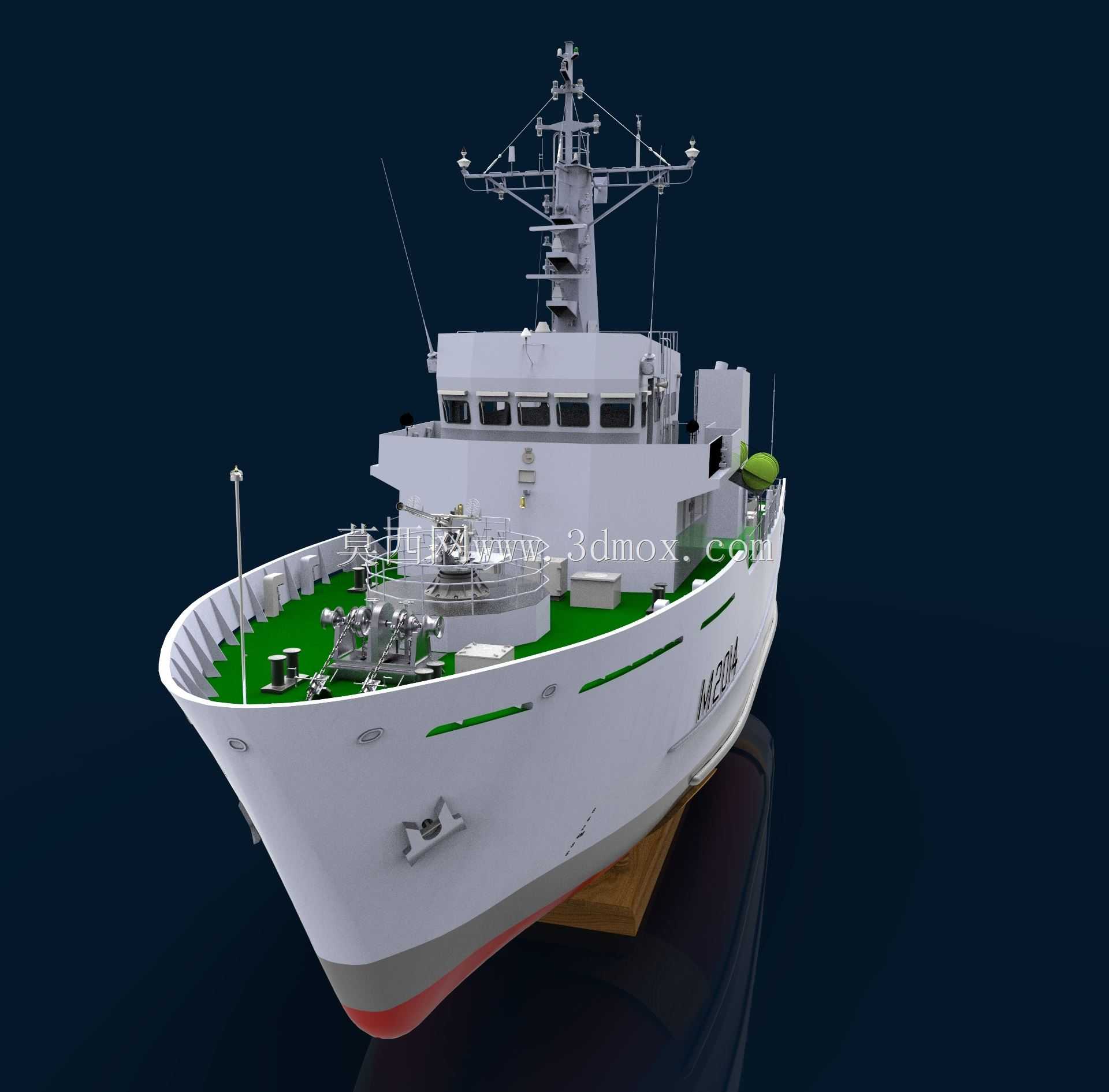

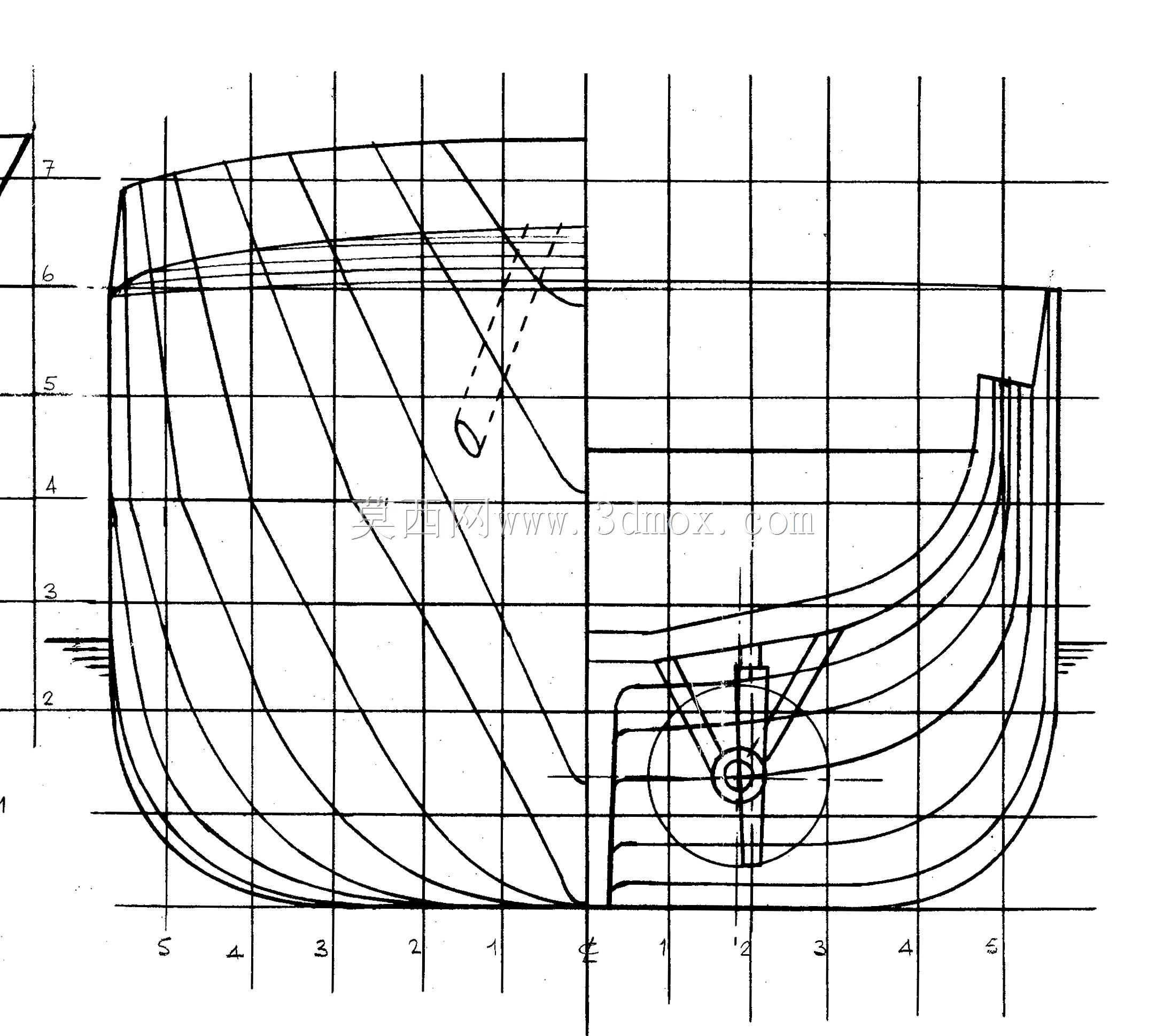

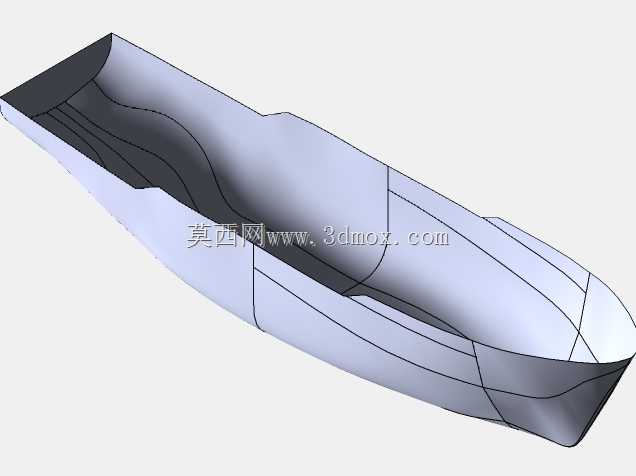

　　从建模细节来看，该模型完整还原了舰体的外板线型，从艏部的破浪结构到艉部的跳板结构都做了准确复刻，艏部的外飘线型能够减少航行时的上浪情况，提升内河航行时的甲板干燥度；艉部设置的滚装跳板结构，能够快速收放作业小艇或者扫雷拖具，不需要额外配置大型吊装设备就能完成作业装备的收放作业。上层建筑的细节包含了舱门、舷窗、通风口、救生设备挂载位等结构，救生筏固定在舰桥两侧的专用支架上，能够在紧急情况下快速释放。后甲板的吊机结构做了运动机构还原，能够模拟吊臂回转、起吊作业的姿态，甲板上布置的作业小艇、系缆桩、导缆孔、消防设备等细节都按照实船布置位置还原，没有出现结构错位或者遗漏。在结构设计逻辑上，这类内河扫雷舰的舱室划分遵循功能集中原则，前部上层建筑内部分为三层，底层为动力舱、储物舱，中层为人员住舱、厨房、卫生舱室，顶层为驾驶舱、指挥室，各舱室之间的通道设置满足人员快速通行需求，同时兼顾水密分隔要求，在舰体局部破损的情况下能够保证相邻舱室不进水，维持基本浮力。后甲板下方为设备舱，用来存放扫雷作业的相关耗材、工具，同时设置压载水舱，通过调整压载水量来调整舰体吃水和稳性，在吊装重型作业设备或者航行遇到风浪时，能够保证舰体的横摇角度在安全范围内。

　　安装边界方面，该舰的靠泊适配码头为内河小型码头，码头系缆桩高度与舰上导缆孔高度匹配，不需要额外调整系缆角度；舰上的作业设备接口采用标准军用船舶接口，能够快速适配不同型号的扫雷具、探测设备，不需要对舰体结构做二次改造就能完成设备换装。日常维护方面，舰体的外板设置了多个检修口，动力舱、设备舱都预留了足够的检修空间，日常检修时不需要大面积拆解舰体结构就能完成设备维护、故障排查。该模型的结构还原度能够满足船舶结构教学、内河军用舰艇方案演示、作业流程模拟等场景的使用需求，建模时严格按照实船的比例缩放，各部件的相对位置、尺寸比例都符合工程实际，没有出现夸张的艺术化修改，结构之间的连接逻辑符合船舶建造的工艺要求，比如上层建筑与主甲板的连接采用焊接结构的细节表现，外板的拼接缝、加强筋的布置都符合小型军用舰艇的建造规范。
