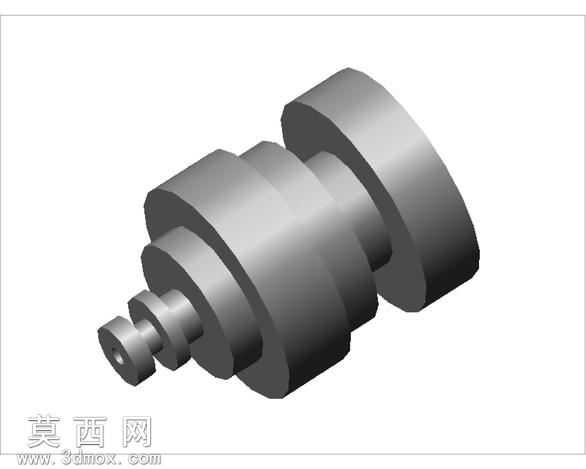

电机配套阶梯式传动转轴三维结构

本模型为电机配套使用的阶梯式传动转轴，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械轴类零件的设计规范，以回转体特征为核心基础，通过同轴心的多段圆柱拉伸、切除特征完成主体轮廓构建，保证各轴段的同轴度公差符合传动部件的装配要求。模型各轴段的直径、长度参数均按照电机输出轴的实际适配比例设置，从轴端的最小直径安装段到末端的大直径定位段，轴径逐级递增形成清晰的阶梯结构，每段轴肩位置都做了符合装配要求的过渡处理，可实现对应轴承、传动轮、定位套等配件的轴向定位，避免装配时出现轴向窜动的问题。轴端位置设计有中心定位孔特征，可适配电机端盖的顶尖定位结构，保障轴件运转时的回转精度，各轴段的表面均做了模拟精加工的材质处理，呈现出金属轴类零件的哑光金属质感，没有多余的装饰性特征，完全贴合工业零部件的实际外观表现。设计过程中优先考虑轴件的传动受力特性，大直径轴段对应扭矩传递的核心位置，通过增大轴径提升结构强度，小直径轴段用于外接传动配件，兼顾轻量化与安装便利性，各轴段的衔接处做了微小的圆角过渡处理，减少应力集中问题，提升轴件的长期运转使用寿命。模型整体结构完整无缺失特征，所有回转面均保持同轴心约束，可直接用于虚拟装配验证、电机传动结构演示、机械原理教学等场景，能够清晰展示阶梯轴在电机动力输出结构中的装配逻辑与功能作用，还原了真实电机轴的结构特点与设计逻辑，没有冗余的几何特征，每一处结构都对应实际的装配或功能需求。
