风力涡轮机sleevem核心转轴组件结构设计

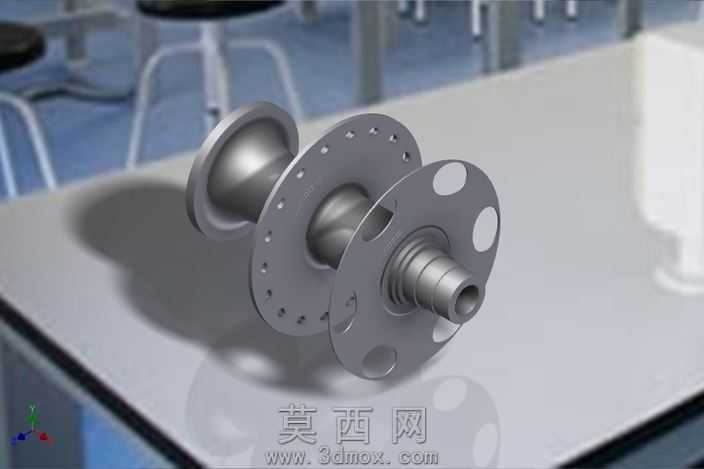

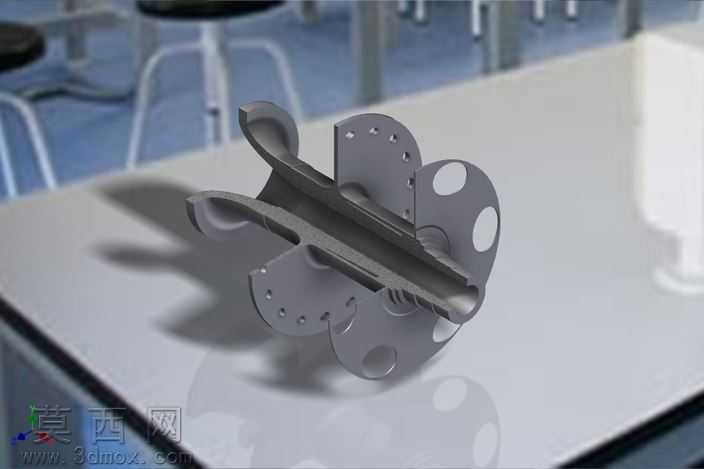

本作品为风力涡轮机配套的sleevem核心转轴组件三维建模成果，建模阶段依托NX平台完成全参数化结构搭建，首先针对风电设备运行时的载荷传递需求，梳理转轴的轴向受力路径：从输入端的锥面衔接段开始，依次设计轴肩定位结构、带多孔位的安装法兰盘、中部承托轴颈以及输出端的外螺纹衔接段，每一处结构尺寸都经过同轴度约束校验，确保各段回转中心完全重合，避免高速运转时出现动平衡偏差。建模过程中对法兰盘的孔位做了阵列特征参数化设置，两类不同孔径的安装孔沿法兰圆周方向等距排布，同时在法兰盘盘面开设三处异形减重孔，在保证结构刚性的前提下降低组件整体自重，适配风电设备轻量化的设计需求。材质渲染阶段选用哑光金属材质模拟高强度合金结构钢的表面质感，调整材质的粗糙度参数还原机加工后的金属哑光效果，对轴段的过渡圆角、法兰盘的边缘倒角做了精细化的圆角特征处理，避免应力集中问题，同时在渲染场景中添加柔和的环境漫反射光，突出金属零件的轮廓层次与结构细节，清晰展现各部分的装配衔接关系。设计思路上，该转轴组件作为风力涡轮机动力传递的核心部件，重点考量了运行过程中的扭矩承载能力与装配适配性：输入端的喇叭状锥面结构用于对接风轮轮毂，锥面设计可以提升装配时的同轴定位精度，同时增大接触面积分散轴向载荷；中部的双法兰结构分别用于衔接机壳端盖与内部轴承座，孔位的等距排布可以保证螺栓锁紧时受力均匀，避免局部应力过大导致法兰变形；输出端的外螺纹段用于锁紧端部定位件，轴颈处预留的卡槽结构用于安装密封件，阻隔外界沙尘水汽进入设备内部。整个建模过程严格遵循机械设计的公差配合要求，各衔接轴段的直径尺寸按照过渡配合、过盈配合的不同装配需求设置对应参数，所有特征均保留可编辑的参数化历史记录，方便后续根据不同功率的风力涡轮机型号调整尺寸参数，完成同系列产品的快速变型设计，模型的结构细节完整还原了实际加工生产所需的工艺特征，不存在冗余的几何结构，可直接用于后续的工程图导出、装配干涉校验以及有限元仿真分析环节。
