带立柱滚轮式长条形移动托盘架

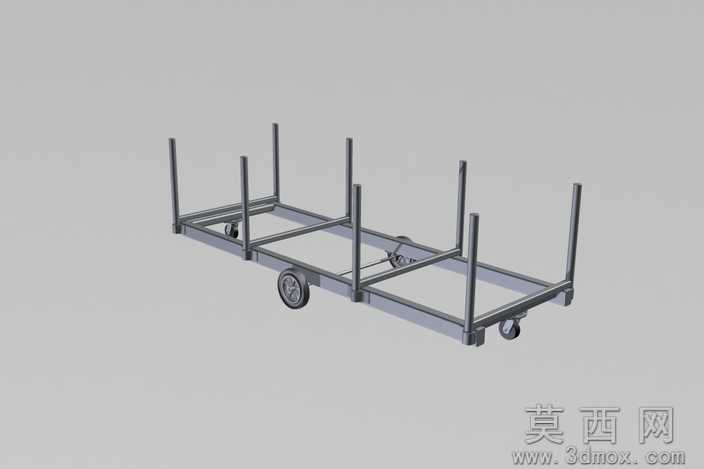

该作品为长条形移动托盘架三维模型，建模阶段采用参数化特征建模思路，首先以矩形金属型材搭建主体承载框架，通过拉伸、切除特征完成型材的拼接与接口处理，保证框架各边尺寸匹配长条形物料的承载需求，框架横向设置多道加强横梁，通过布尔运算确保横梁与纵梁的连接面完全贴合，避免结构出现应力集中的薄弱区域。框架上方均匀设置多根垂直限位立柱，立柱与框架采用嵌入式连接结构，建模时通过同轴心配合保证立柱垂直度，立柱高度根据常规长物料的堆叠限位需求设定，可有效防止运输过程中物料侧滑掉落。行走机构部分，模型在框架底部配置了定向轮与万向轮组合，其中中部位置设置大直径定向轮承担主要承载，端部设置小直径万向轮实现灵活转向，建模时还原了滚轮的轮毂、轮面、轮轴与安装支架的完整结构，通过装配配合保证滚轮可绕轴自由转动，轮体与框架底部的安装座采用刚性连接设计，匹配实际使用中的承重需求。材质渲染阶段，框架与立柱统一赋予哑光金属钢材材质，调整材质粗糙度模拟工业型材的磨砂表面质感，滚轮部分采用橡胶轮面搭配金属轮毂的分材质设置，橡胶部分调整为深灰色高粗糙度材质还原橡胶轮胎的视觉效果，金属轮毂赋予亮面金属材质区分结构层次，整体渲染采用均匀的工业展示光照，清晰呈现模型的结构轮廓与各部件的连接关系。设计思路上，该托盘架针对长条形物料的厂内周转需求开发，区别于常规平板托盘，增设的垂直立柱无需额外捆绑即可实现物料的侧向限位，滚轮配置无需额外叉车配合即可人工推动移位，整体结构简洁无冗余部件，在保证承载强度的前提下控制整体自重，框架的镂空结构既减少材料用量，也便于日常清理与维护，适配车间内短距离物料转运、工序间物料临时存放等多种使用场景。
