壁板安装V形导向盖轮组件结构

项目分类:通用机械零部件 发布时间:2024-12-26 ID:871052
  • 壁板安装V形导向盖轮组件结构
  • 壁板安装V形导向盖轮组件结构
  • 壁板安装V形导向盖轮组件结构
  • 壁板安装V形导向盖轮组件结构
  • 壁板安装V形导向盖轮组件结构
  • 壁板安装V形导向盖轮组件结构
  • 壁板安装V形导向盖轮组件结构
  • 壁板安装V形导向盖轮组件结构
  • 壁板安装V形导向盖轮组件结构

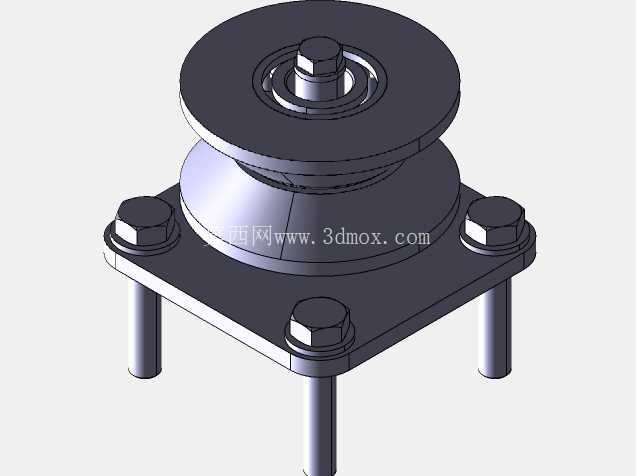

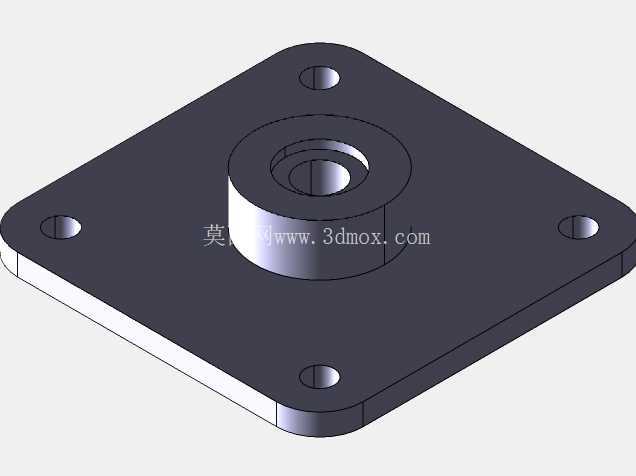

  这类壁板安装的V形盖轮组件,多应用在需要线性导向、轻载传动的设备走线、物料滑移、线缆排布场景中,比如生产线侧边的线缆导向托架、小型输送线的侧边定位轮组、机柜内部的走线导向结构,也可用于小型工装夹具的滑动导向部位,承担径向承载、导向限位、减少滑动摩擦的作用。整套组件采用分层装配结构,底部为方形安装法兰座,四个角预留沉头安装孔,可直接通过螺栓固定在设备壁板、机架立面或者安装基板上,安装座中心设置定位凸台,与中心轴的轴肩形成配合,保证轴系的垂直度,避免轮组转动时出现偏摆。

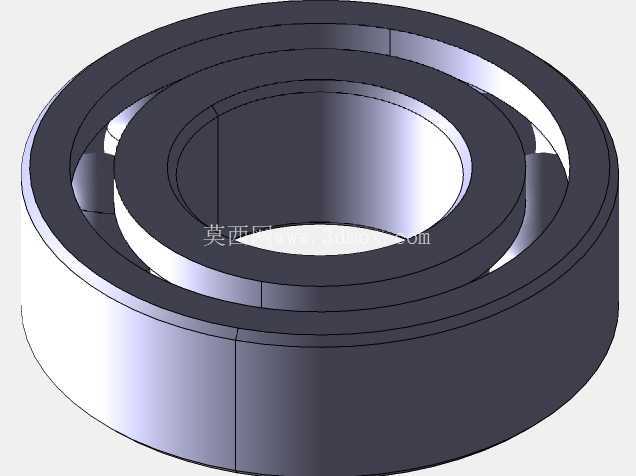

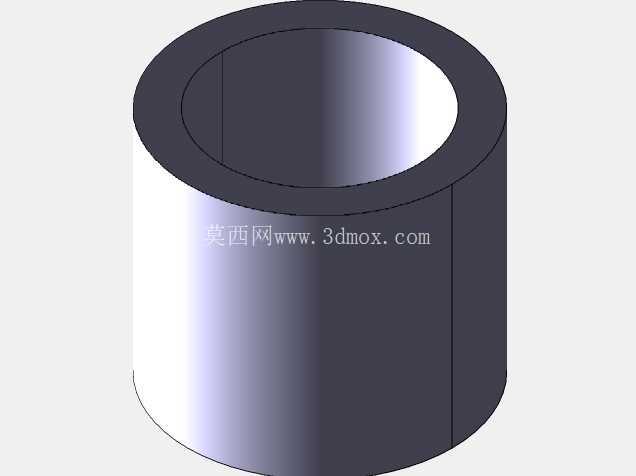

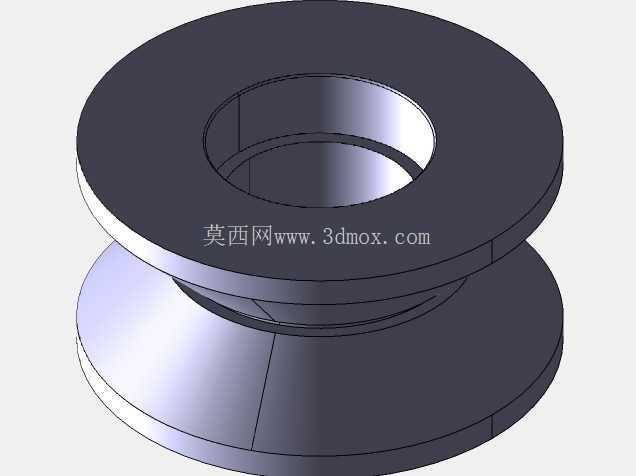

  中心轴作为整套轮组的承载核心,采用阶梯轴设计,下端与安装座凸台过盈配合或者螺纹锁紧,中段依次套装隔套、深沟球轴承、V形主轮,上端通过锁紧螺母与上端轴承配合,形成双支点支撑结构,相比单轴承支撑的轮组,这种结构能承受更大的径向载荷,同时在轮组受到侧向力时不会出现轴系变形,转动顺滑无卡滞。V形主轮的轮面采用90度V型槽设计,槽面做了圆角过渡,既可以适配圆钢导轨、钢丝走线的导向需求,也能对扁平线缆、薄型带料起到居中导向的作用,避免物料在移动过程中从轮面滑脱,主轮的轮毂部分做了减重凹槽设计,在保证结构强度的前提下降低整体重量,减少转动惯量,让轮组在轻载高速移动场景下也能快速响应,不会出现拖滞感。上下两套轴承分别布置在主轮的轮毂两端,轴承内圈与中心轴配合,外圈与主轮轮毂内孔配合,轴承外侧设置防尘盖,既可以阻挡车间内的粉尘、切削液碎屑进入轴承滚道,也能防止轴承润滑脂溢出,延长轮组的维护周期。轮组的紧固件全部采用内六角圆柱头螺栓,除了固定安装座的四颗螺栓外,上端轴承压盖也通过三颗对称布置的螺栓锁紧在主轮上端面,保证轴承外圈不会在转动过程中出现轴向窜动,压盖与中心轴上端的锁紧螺母之间预留微小间隙,避免压盖与螺母发生摩擦干涉。

  在实际选型应用时,需要注意安装座的安装孔距与设备壁板的预留孔位匹配,中心轴的伸出高度要满足导向物料的运动空间需求,V形槽的宽度要适配所导向的导轨或者物料的直径,避免出现槽宽过大导致导向精度不足,或者槽宽过小卡滞物料的问题。设计这类轮组时,首先要根据应用场景的额定载荷计算轴承的额定动载荷,保证轴承的使用寿命满足设备的大修周期,其次要校核中心轴的挠度,在最大径向载荷下轴的变形量不能超过轴承允许的偏角范围,否则会加剧轴承的磨损,另外安装座的厚度要根据壁板的材质做适配,如果是薄板安装,需要在壁板背面增加加强垫板,避免螺栓锁紧时安装座变形导致轴系倾斜。

  轮组的所有金属件都做了发黑防锈处理,适合在普通车间环境下使用,如果应用在潮湿或者有腐蚀的场景,可以更换为不锈钢材质的紧固件与轴系零件,主轮也可以更换为尼龙或者POM材质,降低运行时的噪音,同时避免刮伤所导向的线缆或者工件表面。整套组件的装配顺序遵循从下到上的原则,先将中心轴固定在安装座上,依次套装下隔套、下轴承、主轮、上轴承、上隔套,最后锁紧上端螺母与压盖,装配完成后需要手动转动主轮,检查是否有卡滞、异响的情况,确认转动顺滑后再整体安装到设备壁板上,安装时要保证中心轴与导向方向的垂直度,误差控制在0.1mm以内,否则会导致轮组单边磨损,缩短使用寿命。
