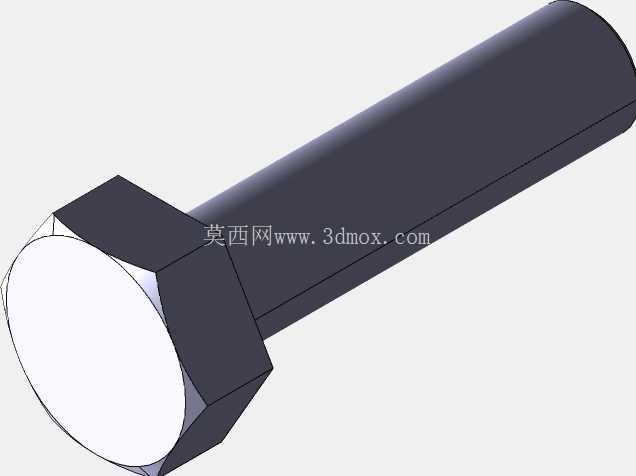

公制外六角六角头紧固螺栓结构设计

　　在各类机械装配、钢结构搭建、电气设备固定、工装夹具组装的场景里，这类公制外六角螺栓是最基础也最核心的可拆卸紧固元件，从重型工程机械的机架拼接，到小型电子设备的壳体锁附，再到生产线工装的定位固定，都能见到这类标准紧固件的应用，它承担着被连接件之间的夹紧载荷传递，保证连接副在振动、变载荷、温度波动的工况下不会出现松脱、滑移甚至断裂失效。

　　从实际使用的角度出发，这款螺栓的设计完全贴合公制螺纹的通用装配标准，头部采用标准外六角结构，适配常规开口扳手、套筒、梅花扳手的拧紧作业，在装配空间受限的场景下，也能通过不同工具实现可靠的扭矩施加，不需要定制特殊工装就能完成装拆，大幅降低现场装配和后期维护的成本。螺杆部分采用全牙或者部分牙的结构设计（对应不同夹紧厚度的使用需求），螺纹牙型经过标准参数优化，牙侧角偏差控制在通用标准范围内，和对应规格的公制螺母、螺纹孔配合时，能保证足够的啮合长度，让螺纹副的载荷均匀分布在每一圈啮合牙上，避免出现首牙应力集中导致的螺纹滑牙、断裂问题。

　　设计这类螺栓三维模型的时候，首先要明确的是安装边界的约束：六角头的对边尺寸、对角尺寸、头部厚度都严格遵循公制螺栓的标准公差范围，避免出现扳手卡滞、头部沉孔无法容纳的问题；螺杆的公称直径、螺距、螺纹长度、光杆部分的直径公差都要匹配对应规格的精度要求，光杆部分和被连接件的安装孔之间预留合理的装配间隙，既不会因为间隙过大导致连接定位偏移，也不会因为间隙过小造成穿装困难。螺纹收尾部分的退刀结构也做了符合加工工艺的设计，不会出现不完整牙型延伸到光杆部分导致的应力集中，同时螺杆末端的倒角设计，能让螺栓顺利穿入安装孔，也能在和螺母配合时起到导向作用，避免螺纹首牙磕碰损坏。

　　在不同的应用场景下，这类螺栓的选型逻辑也和模型的结构参数直接相关：如果是用于有振动的运动部件连接，需要保证螺栓的夹紧长度足够，模型里的螺杆长度参数要覆盖被连接件总厚度、垫圈厚度、螺母啮合厚度，还要预留2-3牙的伸出量，保证螺纹啮合充分；如果是用于有密封要求的法兰连接，螺栓的光杆部分不能超出法兰密封面的范围，避免干涉密封垫片的压合。做三维建模的时候，还要考虑后续工程图导出、装配仿真的需求，螺栓的各个特征都做了参数化关联，修改公称直径、螺杆长度、螺纹长度的时候，头部尺寸、倒角参数、退刀槽尺寸都能同步更新，不需要逐个特征调整，能大幅提升标准件库的搭建效率，在做整机装配的时候，直接调用这类参数化模型，就能快速完成不同位置的紧固件排布，还能通过干涉检查功能验证螺栓和周边零件的间隙是否合理，避免实际装配时出现螺栓过长顶到周边零件、或者头部和相邻结构干涉无法拧紧的问题。

　　很多刚入行的结构设计人员在选用这类螺栓的时候，容易忽略头部的回转空间问题，这款模型在设计时就把六角头的外接圆尺寸做了准确建模，在装配环境里可以直接模拟扳手的操作空间，验证拧紧作业时扳手会不会和周边的凸台、管线、其他零件发生干涉，提前调整螺栓的排布位置或者更换更合适的规格，减少后期生产装配时的整改成本。另外螺纹部分的建模采用了简化和精确结合的方式，在做整体装配展示的时候可以用装饰螺纹线降低模型负载，做螺纹副受力仿真的时候可以切换成精确的实体螺纹模型，满足不同设计阶段的使用需求，不管是做方案评审的装配演示，还是做有限元分析的前处理模型，都能直接调用不需要二次修改。
