对夹式方形管道固定支撑管支架

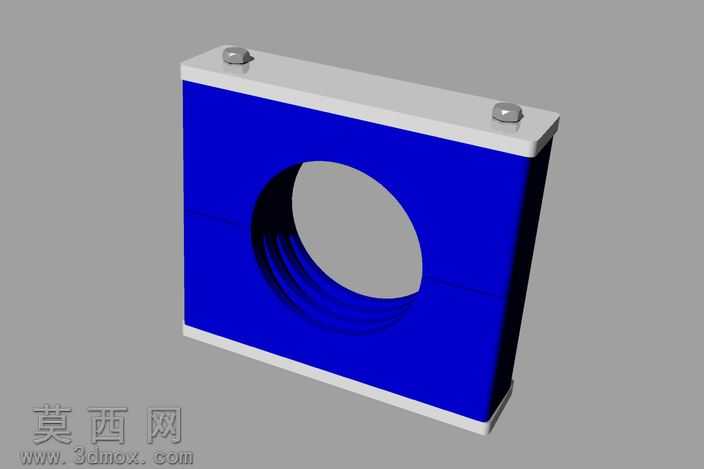

本管支架采用三维参数化建模方式完成整体结构设计，建模过程中首先完成主体基体的轮廓绘制，通过拉伸命令生成上下两个对称的夹装基体，两个基体采用对合式结构，拆分面恰好穿过中部圆形穿管孔的中心轴线，保证夹装时可以完整包覆管道外壁。中部穿管孔内壁设计有多道环形内凹槽结构，既可以提升与管道外壁的接触摩擦力，避免管道发生轴向窜动，也可以适配带有外凸环筋的管材，提升安装适配性。上下两个夹装基体的顶面与底面均设计有平整的封边结构，封边宽度略大于主体壁厚，既可以提升整体结构的抗形变能力，也让支架整体外观更加规整。顶部封边上对称布置两个内六角紧固螺栓安装位，建模时精准还原了螺栓头部的六角轮廓与装配沉台结构，通过拧紧两个螺栓即可带动上下夹体收拢，实现对穿入管道的抱紧固定，安装操作便捷，夹持力均匀。材质设计上，主体夹装部分采用工程塑料材质，渲染时赋予高饱和度的蓝色哑光塑料质感，还原工程塑料的表面色泽与轻微反光特性；上下封边与紧固螺栓采用金属材质，封边部分做银灰色哑光金属质感处理，螺栓部分做亮面金属质感处理，通过材质差异清晰区分不同功能部件，提升模型的辨识度。结构设计上充分考虑了管路安装的实际使用需求，整体外形为方正的块体结构，安装时可以直接贴合安装基面，不需要额外的适配结构，中部大直径穿管孔可以适配对应外径的硬质管路，对夹式的结构不需要从管道端部穿套，可以在管路的任意位置完成固定安装，大幅提升现场安装的灵活性。建模过程中对所有装配接触面做了公差适配处理，保证上下夹体合模后贴合紧密，不会出现错位缝隙，螺栓孔位完全同轴，避免装配时出现干涉问题。渲染阶段采用柔和的漫反射光照环境，突出不同材质的质感差异，清晰展现支架的结构细节与外观特征，整体模型结构完整，细节还原度高，可用于管路排布设计演示、五金配件选型参考等场景。
