充电式无线电动螺丝刀内部结构三维设计

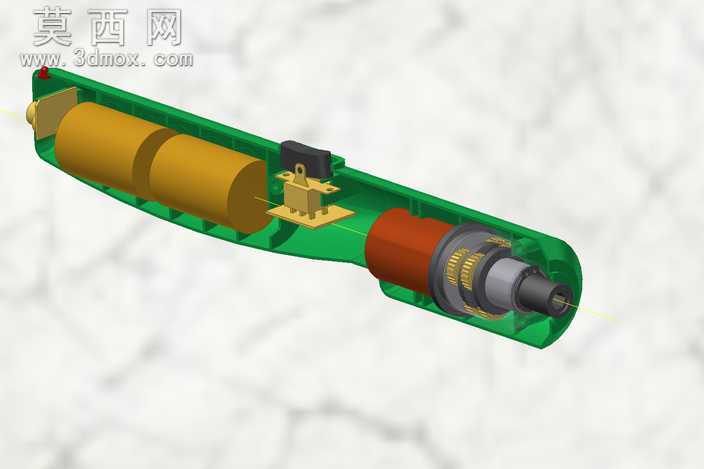

本作品为充电式无线电动螺丝刀的完整三维结构设计，建模过程中严格遵循手持电动工具的人机工程设计规范，对产品内部所有零部件进行1:1等比例还原，完整呈现了无线电动工具从动力输入到扭矩输出的全链路结构布局。建模阶段首先完成外壳主体的曲面构建，采用符合手持握持弧度的流线型壳体设计，外壳分为上下扣合的两个半壳，预留了按键安装位、电池仓定位槽、传动组件安装腔等结构特征，壳体边缘做了圆角过渡处理，既保证装配时的贴合精度，也兼顾使用时的握持舒适度。动力部分还原了两节串联的充电电池结构，电池仓设置有定位挡筋与导电接触片安装位，导电接触片采用铜质材质模拟，还原了金属导电件的折弯结构与接线端子形态，同时预留了充电接口的安装位置，满足无线工具的续航供电结构需求。传动部分完整还原了多级行星减速齿轮组结构，从电机输出端的小齿轮开始，逐级搭建行星轮、内齿圈、行星架的配合结构，每一级齿轮的齿形参数、模数、传动比都经过合理匹配，保证扭矩输出符合电动螺丝刀的拧紧作业需求，齿轮组的装配间隙、同轴度定位都做了精准约束，还原真实产品的传动配合逻辑。输出端还原了批头夹持结构，包含锁止钢珠、复位弹簧、批头套等零部件，清晰展示了批头插入后的锁止与释放结构原理。整机内部还还原了控制开关、电路板等电子元器件的布局，开关按键与外壳的按键位精准对齐，电路板上的电子元件做了简化但符合真实布局的建模处理。渲染阶段采用半剖视角展示内部结构，外壳采用绿色半透明塑料材质，既可以清晰看到内部所有零部件的布局，也保留了外壳的整体形态；电池采用金黄色哑光材质模拟充电电芯的外观，电机部分采用红棕色与银灰色金属材质区分定子、转子与外壳结构，齿轮组采用黄铜色金属材质还原金属传动件的质感，输出轴采用亮银色金属材质模拟淬火处理的金属工件，不同材质的区分让内部结构层次清晰，直观展示各部件的装配关系与功能分区。设计过程中充分考虑了手持无线工具的空间利用率，在有限的壳体空间内合理排布电池、电机、传动组件与控制元件，保证整机重心靠近握持位置，降低长时间使用的手部疲劳，同时各零部件之间预留了合理的装配间隙与走线空间，符合电动工具的实际生产装配逻辑，完整呈现了无线电动螺丝刀从外观到内部核心结构的完整设计方案。
