双法兰连接式油路转接阀体结构设计

　　在液压系统、润滑管路以及小型流体输送回路的搭建过程中，经常会遇到不同通径管路、不同安装角度接口的转接需求，这类转接部件如果直接采用标准管件拼接，往往会占用过多安装空间，同时多段拼接带来的密封点增多问题，也会提升后期运维过程中的泄漏风险。本次设计的双法兰连接式油路转接阀体，正是针对这类紧凑安装场景下的流体转接需求开发，核心作用是实现两个呈空间垂直角度布置的管路接口之间的连通，同时通过一体化铸造成型的结构减少密封节点，提升管路运行的可靠性。

　　从实际应用场景来看，这类转接阀体常出现在小型液压站的阀组集成安装、机床润滑系统的油路排布、内燃机油路附件连接等位置，尤其是在安装空间局促、管路走向需要做90度转向同时需要兼顾法兰连接强度的场景下，一体化的转接阀体相比“弯头+法兰”的拼接方案，轴向安装尺寸可以缩短30%以上，同时避免了拼接处的同轴度误差累积，降低管路装配时的应力集中问题。

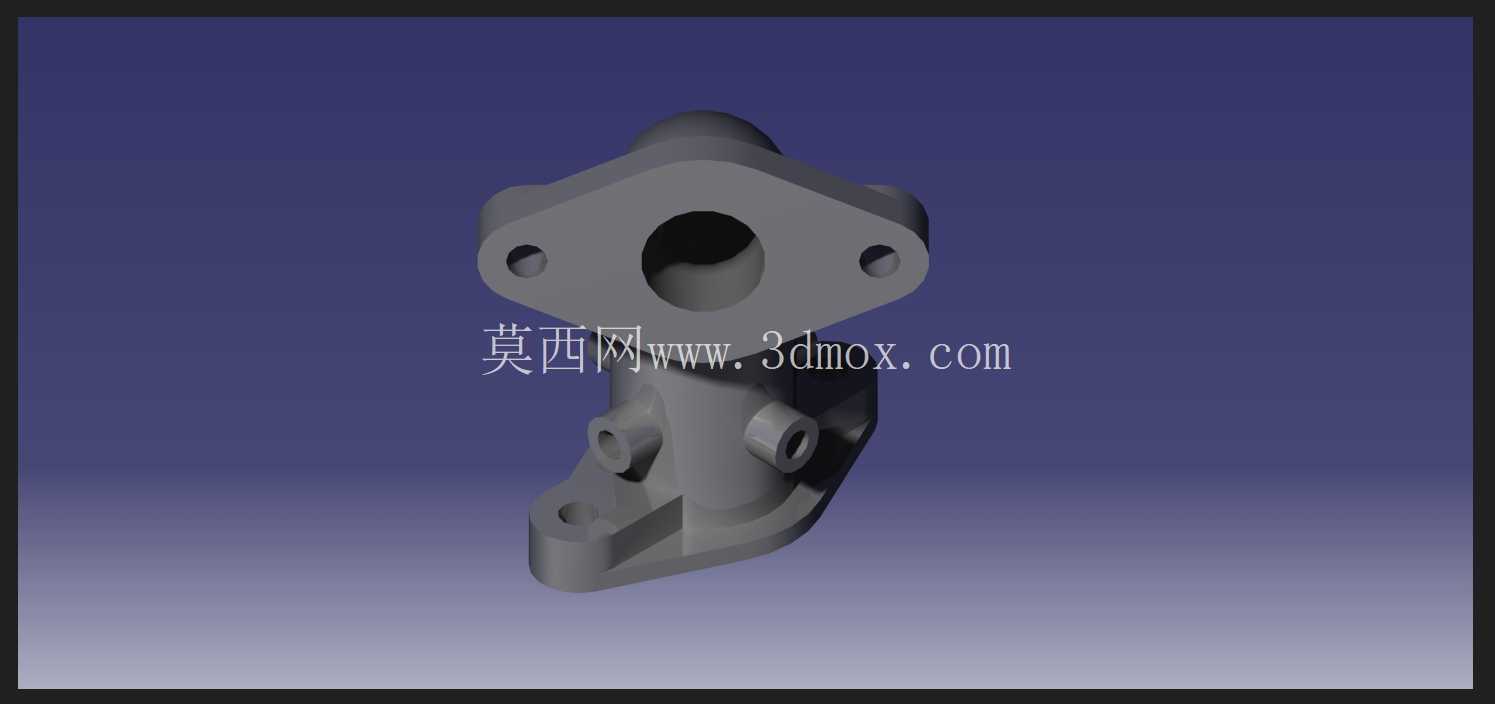

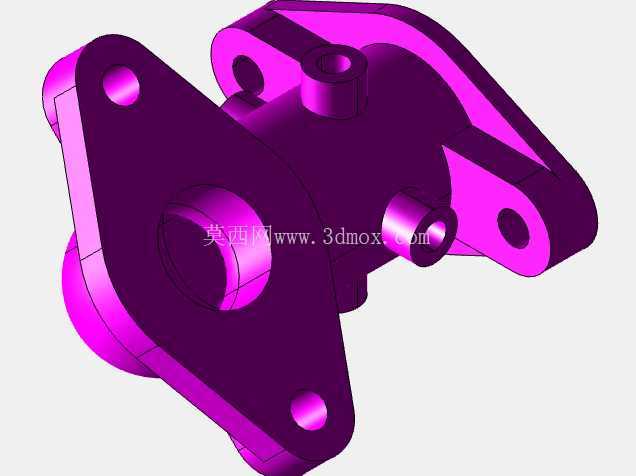

　　设计过程中首先确定的是两端法兰的安装边界：上端法兰为菱形安装面，设置两个对称的螺栓过孔，中心为主流通孔，孔径匹配常用的10mm通径液压管路，法兰端面预留了密封槽安装位置，可以适配O型圈端面密封，满足16MPa以下的工作压力密封需求；下端的安装基座同样为带固定孔的法兰结构，除了承担管路连通的作用外，还可以通过基座上的两个安装孔将整个阀体固定在设备基板或者阀块表面，避免管路振动带来的接口松动。阀体侧面额外设置了两个小通径的侧向接口，这两个接口可以作为测压口、排气口或者旁通油路的连接点，不需要额外在管路上加装三通接头，进一步压缩了管路排布的空间占用。

　　结构建模阶段重点考虑了铸造工艺的可行性：阀体所有的外轮廓转角处都做了R2-R3的圆角过渡，避免铸造过程中出现应力集中或者充型不满的缺陷；内部流道做了平滑的圆弧过渡，没有直角拐点，可以减少流体在转向过程中的压力损失，同时避免流道死角处的杂质沉积，对于润滑油路这类对介质清洁度有一定要求的场景，平滑流道也能减少长期运行后的油泥堆积风险。安装尺寸的校核上，上端法兰的两个螺栓孔中心距设置为32mm，适配常用的M6螺栓安装，下端基座的安装孔中心距根据实际安装场景调整为40mm，保证安装时螺栓有足够的操作空间，不会和阀体本身的结构产生干涉；整个阀体的总高度控制在65mm，最大外轮廓宽度不超过48mm，在满足通流能力的前提下尽可能压缩了整体体积，适配紧凑安装空间的需求。

　　从功能特性来看，一体化的结构设计让整个阀体的刚性远好于拼接式管路组件，在设备存在持续振动的工况下，不会出现拼接接头松动泄漏的问题；多接口的集成设计减少了管路系统的零件数量，装配时只需要完成两端法兰和两个侧口的连接即可，相比传统的多管件拼接方案，装配工时可以缩短40%左右，同时后期排查泄漏点的工作量也大幅降低。设计过程中也充分考虑了不同工况的适配性：如果用于水压或者低压气动回路，可以直接采用铝合金压铸成型降低成本；如果用于中高压液压回路，可以采用球墨铸铁或者钢件铸造后做流道抛光处理，满足不同压力等级的使用需求。

　　在安装边界的校核上，需要注意阀体安装后上端法兰的连接管路最小弯曲半径要大于管路通径的3倍，避免管路安装后和阀体侧面的接口产生干涉；侧口的螺纹采用标准的G1/8管螺纹，适配常规的测压接头或者微型针阀，不需要额外做螺纹转换。整个阀体的重量控制在120g左右（铝合金材质状态下），即使是在移动设备或者对重量敏感的安装场景下，也不会带来过多的重量负载。
